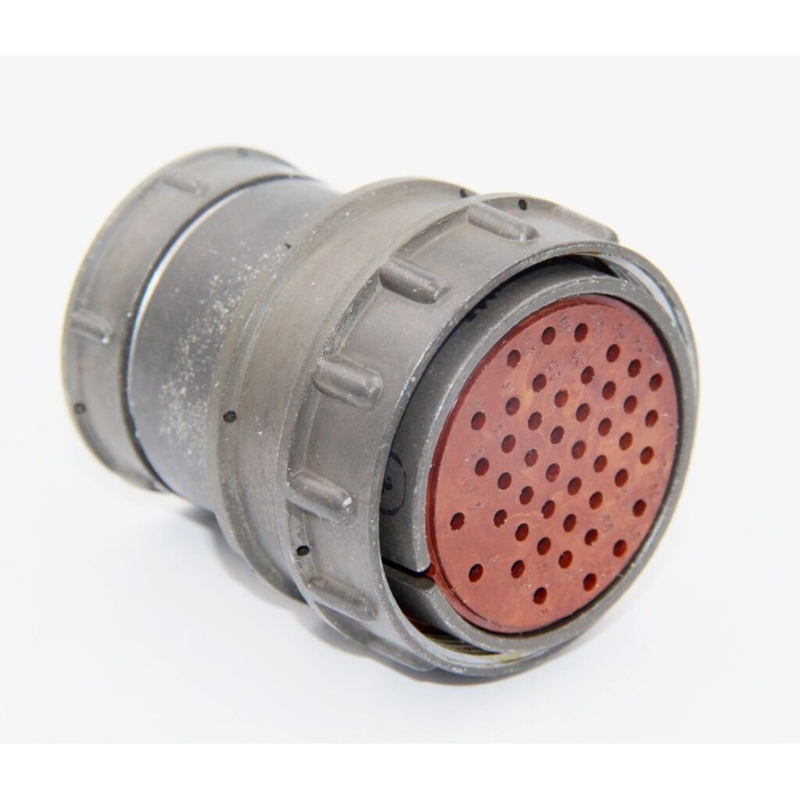

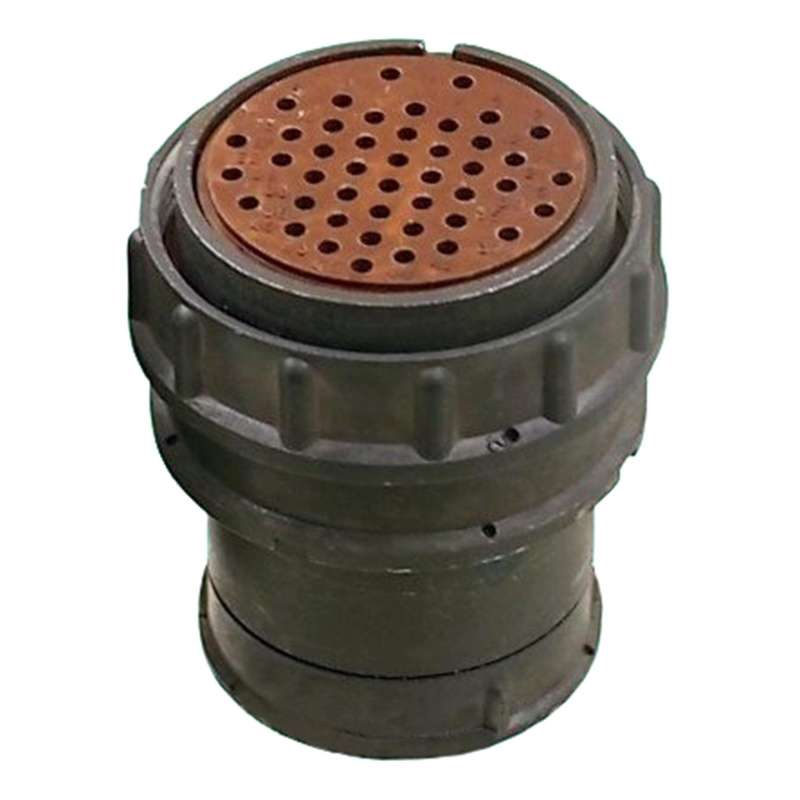

2РМД42КПЭ45Г5В1Л

Цена:

1300 ₽

Технические характеристики

2РМД42КПЭ45Г5В1Л

Разъем 2РМД42КПЭ45Г5В1Л — это цилиндрический низкочастотный негерметичный соединитель, предназначенный для внутреннего объемного монтажа. Он используется для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала.

Основные характеристики:

Тип соединителя : Негерметичный.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса : 42.
Вид корпуса : Кабельный.
Вид патрубка : Прямой.
Вид гайки патрубка : Для экранированного кабеля.
Количество контактов : 45.
Часть соединителя : розетка (Г).
Обозначение сочетания контактов : 5.
Покрытие контактов : Серебро (В).
Теплостойкость : 1 (до 100°С).
Левая розетка : Только для проходных вилок, но в данном случае не указано.

Применение:

Разъемы 2РМД42КПЭ45Г5В1Л используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они могут работать с экранированными или неэкранированными кабелями, при этом меняется вид концевой гайки патрубка. Подсоединение проводов к хвостовикам контактов осуществляется методом пайки.

Технические параметры:

Максимальная токовая нагрузка на одиночный контакт : Не более 5 А.
Сопротивление контактов : Не более 0,0025 Ом для контактов диаметром 1,5 мм.
Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

Описание и технические характеристики соединителя 2РМД42КПЭ45Г5В1Л

Соединитель 2РМД42КПЭ45Г5В1Л представляет собой цилиндрический низкочастотный электрический разъем, предназначенный для соединения длинных электрических цепей. Он используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Структура условного обозначения:

2РМД : Тип соединителя.
42 : Типоразмер.
К : Вид корпуса — кабельный.
П : Вид патрубка — прямой.
Э : Вид гайки патрубка — для экранированного кабеля.
45 : Количество контактов.
Г : Часть соединителя — розетка.
5 : Обозначение сочетания контактов — все контакты ? 1,5 мм.
В : Покрытие контактов — серебро.
1 : Максимально допустимая температура окружающей среды — 100°С.
Л : Левая розетка (только для проходных вилок).

Технические характеристики:

Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 490 м/с? (50 g).
Одиночные удары : Ускорение 5000 м/с? (500 g).
Многократные удары : Ускорение 1000 м/с? (100 g).
Линейные нагрузки : Ускорение 2000 м/с? (200 g).
Максимальное рабочее напряжение : Не более 560/700 В.
Максимальная токовая нагрузка на контакт : 5 А.
Сопротивление электрического контакта : Не более 2,5 мОм для контактов ? 1,5 мм.
Сопротивление изоляции : Не менее 5000 МОм.
Температура окружающей среды : От -60 до +100 °С.
Смена температур : От -60 до +150 °С.
Атмосферное рабочее пониженное давление : 133,32·10??? Па (10??? мм рт. ст.).
Минимальная наработка : 1000 часов при 500 сочленениях-расчленениях.
Минимальный срок сохраняемости : 15 лет.

Этот разъем используется для ручного соединения цепей с нагрузкой до 260 А и 700 В, в том числе в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Описание

Назначение

Соединитель 2РМД42КПЭ45Г5В1Л — цилиндрический низкочастотный негерметичный разъем, предназначенный для внутреннего объемного монтажа. Он применяется для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала.

Изделие относится к категории 2РМД и имеет артикул 2054. Производитель в предоставленных данных не указан.

Конструктивные особенности и обозначение

Маркировка 2РМД42КПЭ45Г5В1Л содержит основные конструктивные признаки соединителя. Условный размер корпуса — 42. Вид корпуса — кабельный, вид патрубка — прямой. Вид гайки патрубка — для экранированного кабеля. Часть соединителя — розетка, обозначенная буквой Г. Количество контактов — 45. Обозначение сочетания контактов — 5. Покрытие контактов — серебро, обозначенное буквой В. Теплостойкость — 1, что соответствует работе до 100 °С.

Тип соединителя: негерметичный.
Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса: 42.
Вид корпуса: кабельный.
Вид патрубка: прямой.
Вид гайки патрубка: для экранированного кабеля.
Количество контактов: 45.
Часть соединителя: розетка (Г).
Обозначение сочетания контактов: 5.
Покрытие контактов: серебро (В).
Теплостойкость: 1 (до 100 °С).

Технические характеристики

Электрические параметры соединителя определяются его конструкцией и областью применения. Максимальная токовая нагрузка на одиночный контакт — не более 5 А. Сопротивление контактов — не более 0,0025 Ом для контактов диаметром 1,5 мм. Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Разъем рассчитан на эксплуатацию в составе радиоэлектронной аппаратуры. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 указывает на пригодность для работы в условиях умеренного и холодного климата в соответствии с указанным стандартом.

Электрические параметры

Максимальная токовая нагрузка на одиночный контакт: не более 5 А.
Сопротивление контактов: не более 0,0025 Ом для контактов диаметром 1,5 мм.
Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
Рабочее напряжение: 560 или 700 В в зависимости от типономинала.
Частота: до 3 МГц.

Применение и монтаж

Разъемы 2РМД42КПЭ45Г5В1Л используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они могут применяться для коммутации цепей как с экранированными, так и с неэкранированными кабелями. При смене типа кабеля меняется вид концевой гайки патрубка, что позволяет адаптировать соединитель под конкретную схему монтажа.

Подсоединение проводов к хвостовикам контактов осуществляется методом пайки. Это требует аккуратности и соблюдения технологических режимов, чтобы не повредить изоляцию и не нарушить заданные электрические параметры. Негерметичное исполнение означает, что соединитель предназначен для внутреннего объемного монтажа и не рассчитан на работу в условиях прямого воздействия влаги или агрессивной среды без дополнительной защиты.

Дополнительные сведения

Артикул изделия — 2054. Категория — 2РМД. Краткое описание из каталога отсутствует. Сведения о производителе, комплектации, сертификатах и гарантии в предоставленных данных не указаны, поэтому они не приводятся в настоящем описании.

При подборе соединителя следует учитывать количество контактов, тип корпуса, вид патрубка и климатическое исполнение. Для данного исполнения характерны кабельный корпус, прямой патрубок и гайка под экранированный кабель. Совместимость с конкретными ответными частями должна проверяться по эксплуатационной документации.
