Назначение

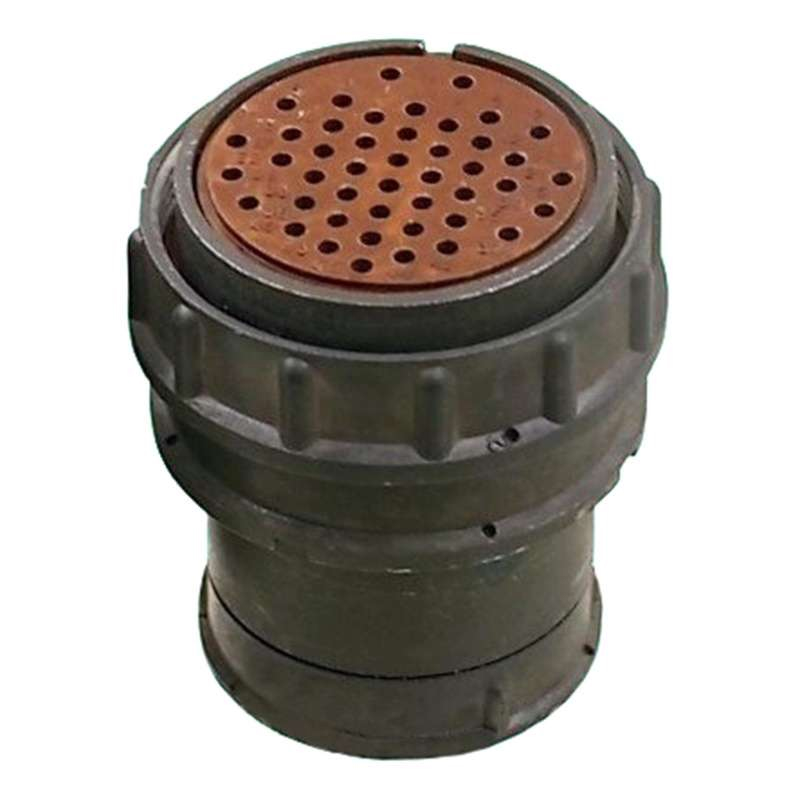

2РМД42КПЭ0Г2В1В «5» — цилиндрический низкочастотный электрический разъём (соединитель) отечественного производства. Он предназначен для соединения и разъединения цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМД, то есть к негерметичным разъёмам с резьбовым соединением и одношпоночной поляризацией корпусов.

По данным каталога, тип изделия — розетка. Условный размер корпуса — 42. Артикул товара — 2052. Категория — 2РМД. Производитель в предоставленных сведениях не указан.

Подтверждённые особенности

Электрические параметры

• Максимальное рабочее напряжение: 560–700 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: до 2300 В в зависимости от режима.
• Рабочая частота цепей: до 3 МГц.

Конструкция и маркировка

• Серия 2РМД: негерметичные разъёмы с резьбовым соединением и одношпоночной поляризацией корпусов.
• Условный размер корпуса: 42.
• Тип: розетка.
• Кабельное исполнение: К.
• Прямой патрубок: П.
• Экранированное исполнение: Э.
• Нулевое обозначение: 0.
• Особая конфигурация контактов: Г2.
• Покрытие серебром: В1В.

Условия эксплуатации и ресурс

• Диапазон рабочих температур: от -60 до +100 °С.
• Наработка: не менее 5000 часов.
• Срок хранения: до 25 лет.
• Исполнение: всеклиматическое или тропикоустойчивое, согласно имеющемуся описанию.
• Приемка: «5».

Применение

Разъём применяется в приборных и кабельных системах электроники, авиации и военной технике для подключения электрических цепей. Он может использоваться там, где требуется соединение и разъединение цепей постоянного и переменного тока с частотой до 3 МГц. Благодаря указанным характеристикам изделие подходит для работы в составе кабельных сборок и приборных комплексов, рассчитанных на эксплуатацию в широком диапазоне температур.

Всеклиматическое или тропикоустойчивое исполнение, указанное в описании, обеспечивает возможность применения в различных условиях. При этом конкретные условия монтажа и эксплуатации должны соответствовать подтверждённым параметрам: напряжению, температуре, ресурсу и сроку хранения.

Дополнительные сведения

Название товара — 2РМД42КПЭ0Г2В1В «5». Артикул — 2052. Категория — 2РМД. Краткое описание из каталога не указано. Производитель в предоставленных данных не указан.
