Назначение и область применения

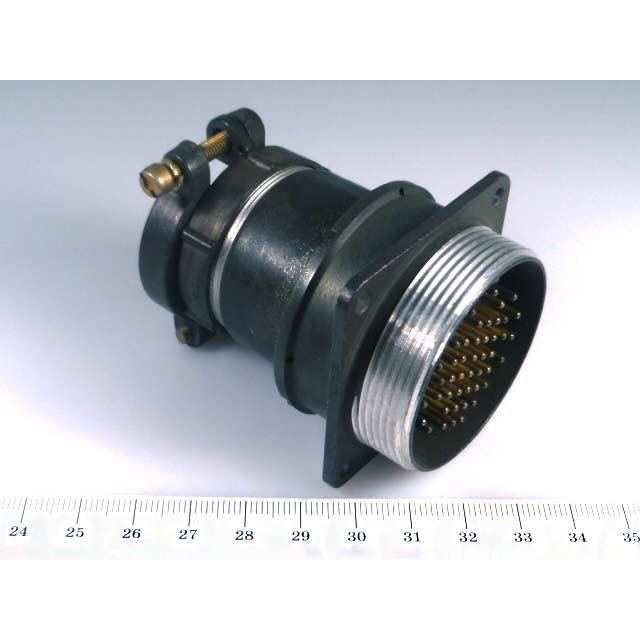

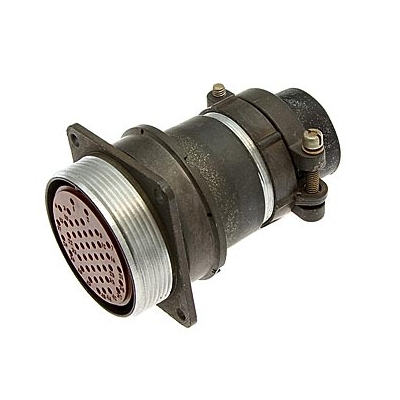

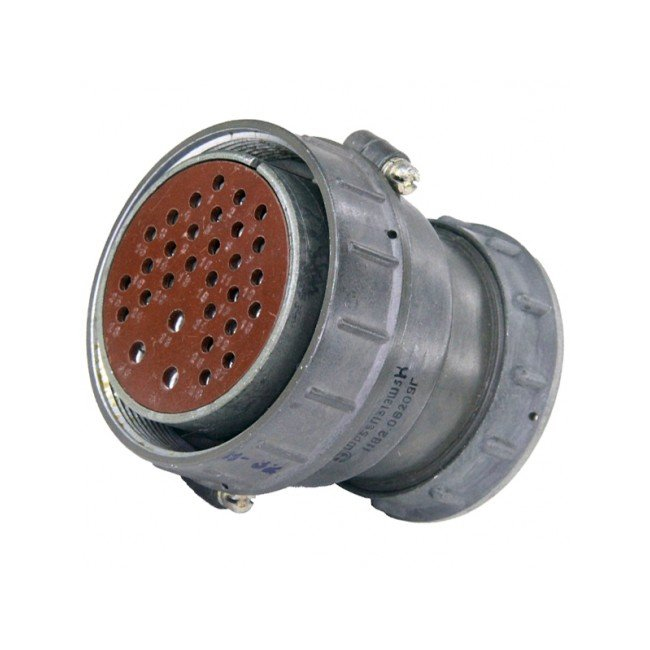

2РМД42БПН4ШВ1 «5» — низкочастотный цилиндрический электрический разъём (соединитель) серии 2РМД. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Соединитель применяется для коммутации электрических цепей в составе приборов, блоков и кабельных сборок, где требуется цилиндрическое резьбовое соединение с блочным (приборным) корпусом и внутренним монтажом.

Артикул изделия — 2033. Категория — 2РМД. Приёмка — «5».

Конструктивные особенности

Соединитель имеет условный размер корпуса 42. Тип корпуса — блочный (приборный), обозначен буквой Б. Патрубок прямой (ПН), монтаж внутренний. Соединение корпусов резьбовое, поляризация одношпоночная. Изделие негерметичное.

Климатическое исполнение — УХЛ2.1 или В2.1 (всеклиматическое). Теплостойкость достигает +100 °С. Эти особенности определяют возможность эксплуатации в составе оборудования, рассчитанного на соответствующие климатические и температурные условия.

Электрические характеристики

Основные электрические параметры соединителя подтверждены для цепей постоянного и переменного тока частотой до 3 МГц.

• Токовая нагрузка на один контакт — до 5 А.
• Максимальная суммарная токовая нагрузка — до 187 А.
• Максимальное рабочее напряжение — 560 или 700 В.
• Сопротивление контактов — не более 2,5 мОм.
• Ёмкость между контактами — до 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность — до 2300 В в нормальных условиях.

Механическая стойкость и условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию до 5000 Гц с ускорением 490–1000 м/с². Механические удары — до 5000 м/с². Линейное ускорение — 2000 м/с². Рабочий диапазон давлений — от 133,32 × 10−12 Па до 506 кПа.

Наработка — не менее 1000 часов. Количество сочленений-расчленений — до 500. Изделие негерметичное, с резьбовым соединением и одношпоночной поляризацией корпусов.

Приёмка и применение

Приёмка «5» соответствует ТУ ГЕ0.364.126ТУ. В карточке товара указана характеристика: Приемка: «5». Это означает, что изделие принято по установленным техническим условиям.

Соединитель 2РМД42БПН4ШВ1 «5» применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Он подходит для приборного и блочного монтажа, где требуется внутренний монтаж, прямой патрубок, резьбовое соединение и одношпоночная поляризация. Благодаря климатическому исполнению УХЛ2.1 или В2.1 и теплостойкости до +100 °С изделие может использоваться в составе оборудования, работающего в соответствующих условиях.

Краткое резюме

2РМД42БПН4ШВ1 «5» — низкочастотный цилиндрический соединитель серии 2РМД с условным размером корпуса 42, блочным (приборным) типом корпуса, прямым патрубком и внутренним монтажом. Он рассчитан на ток до 5 А на контакт, суммарную нагрузку до 187 А, рабочее напряжение 560 или 700 В, сопротивление контактов не более 2,5 мОм, ёмкость между контактами до 6 пФ, сопротивление изоляции не менее 5000 МОм и электрическую прочность до 2300 В. Приёмка «5» соответствует ТУ ГЕ0.364.126ТУ.
