2РМД42БПН45Ш5В1: блочный цилиндрический разъём для промышленной электроники

2РМД42БПН45Ш5В1 — низкочастотный цилиндрический электрический соединитель серии 2РМД, рассчитанный на надёжное подключение электрических цепей в аппаратуре промышленного, измерительного, транспортного и специального назначения. Исполнение применяется для внутреннего объёмного монтажа и обеспечивает резьбовую фиксацию сочленённой пары, что помогает сохранять устойчивость соединения при вибрациях и механических воздействиях.

Конструктивные особенности

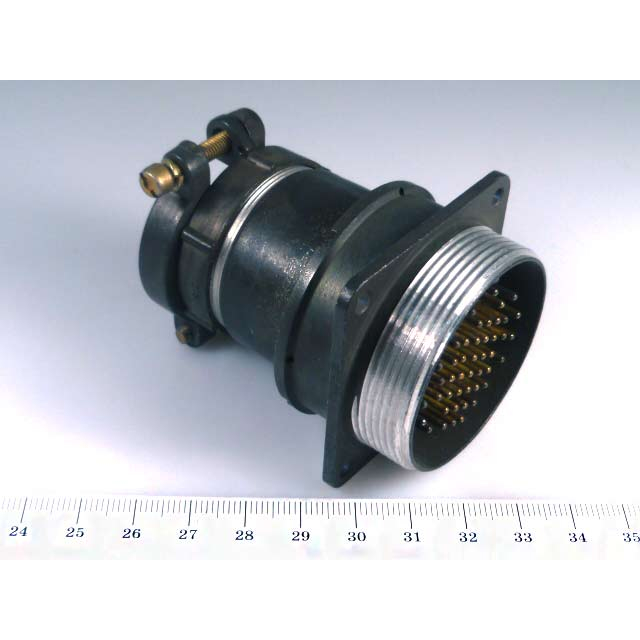

Разъём 2РМД42БПН45Ш5В1 выполнен как блочная приборная вилка с прямым патрубком и гайкой для неэкранированного кабеля. Корпус имеет условный размер 42, а контактная группа включает 45 контактов. Такое количество выводов позволяет компактно объединять сигнальные, управляющие и питающие цепи в одном интерфейсе.

Ключевые особенности конструкции:

• цилиндрический корпус, рассчитанный на монтаж в панели или корпусе оборудования;

• блочное исполнение для стационарной установки на приборе;

• 45 контактов в контактной группе;

• прямой патрубок для организации кабельного ввода;

• объёмный монтаж контактов пайкой;

• резьбовое соединение с ответной частью;

• серебряное покрытие контактов, отражённое в обозначении исполнения.

Основные технические параметры

Для исполнения 2РМД42 с 45 контактами указываются следующие рабочие характеристики:

Параметры позволяют использовать соединитель в цепях постоянного и переменного тока, включая оборудование с повышенными требованиями к механической надёжности. Фактические допустимые режимы следует выбирать по документации на конкретную партию и условиям эксплуатации изделия.

Где применяется 2РМД42БПН45Ш5В1

Соединители данного типа используются там, где необходимо многоконтактное разъёмное соединение с устойчивой фиксацией. Типичные направления применения:

• промышленная автоматика и системы управления;

• измерительные комплексы и приборостроение;

• источники питания и распределительные устройства;

• телекоммуникационная и связная аппаратура;

• транспортная, авиационная и специальная техника;

• стендовое оборудование и испытательные установки.

Резьбовая фиксация особенно полезна для оборудования, работающего в условиях вибрации: она снижает риск самопроизвольного рассоединения и помогает сохранить стабильность электрического контакта.

Что учитывать при монтаже

Перед установкой 2РМД42БПН45Ш5В1 важно сверить распиновку, расположение ключа, диаметр проводников, способ пайки и соответствие ответной части. Следует исключить перекос при сочленении, не допускать загрязнения контактной группы и обеспечивать разгрузку кабеля от растягивающих усилий.

Поскольку соединитель относится к негерметичному исполнению, при эксплуатации в условиях высокой запылённости, конденсации влаги или прямого воздействия внешней среды требуется предусмотреть защиту корпуса оборудования. Климатическое исполнение серии указывается как УХЛ2.1 по ГОСТ 15150-69, то есть соединитель ориентирован прежде всего на внутренний монтаж в подходящих условиях эксплуатации.

2РМД42БПН45Ш5В1 подходит для задач, где важны высокая плотность контактов, прочное механическое соединение и удобство обслуживания многопроводных электрических цепей.
