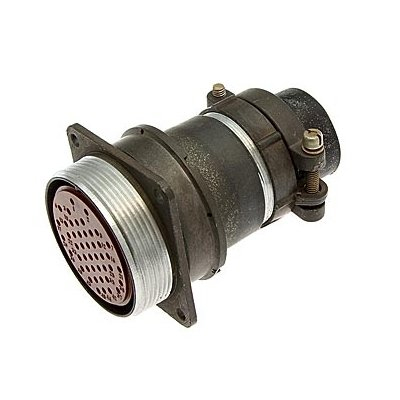

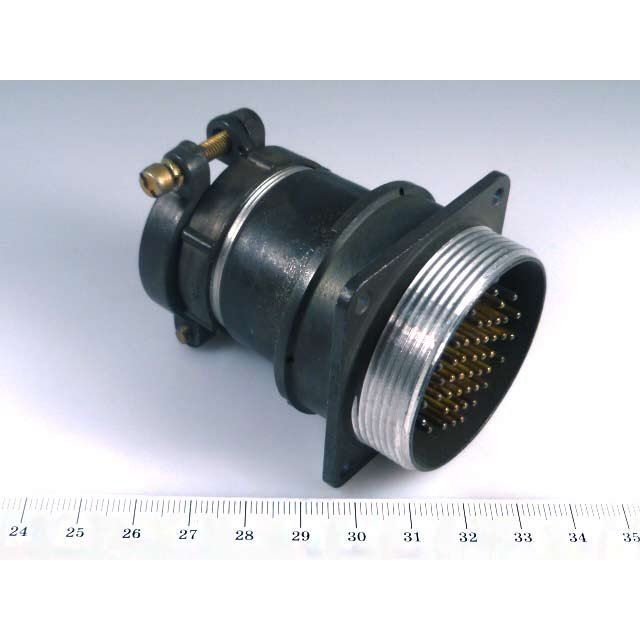

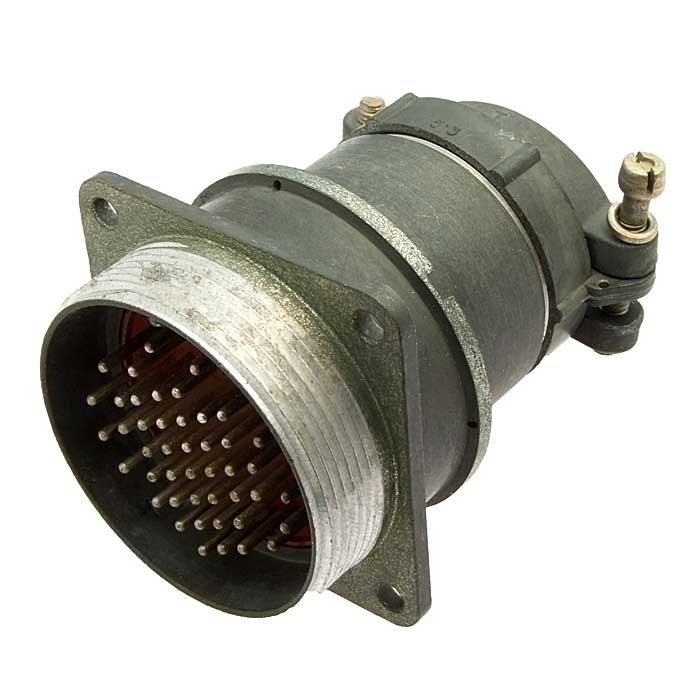

2РМД42БПН45Г5В1 «ОС»

Цена:

1250 ₽

Технические характеристики

2РМД42БПН45Г5В1

Соединитель 2РМД42БПН45Г5В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Основные характеристики

Тип соединителя : 2РМД
Условный размер корпуса : 42
Вид корпуса : Б - блочный (приборный)
Вид патрубка : П - прямой
Вид гайки патрубка : Н - для неэкранированного кабеля
Количество контактов : 45
Часть соединителя : Г розетка
Сочетание контактов : 5 (все контакты ? 1,5 мм)
Покрытие контактов : В - серебро
Теплостойкость : 100 °С.

Применение

Эти соединители широко используются в различных электро-, радио- и контрольно-измерительных приборах, а также в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они подходят для внутреннего монтажа в климатическом исполнении УХЛ по ГОСТ 15150-69.

Технические параметры

Максимальная рабочая частота : до 3 МГц
Максимальное рабочее напряжение : до 700 В
Рабочая температура окружающей среды : от -60 до +100 °С
Минимальная наработка : не менее 1000 часов
Максимальное количество сочленений-расчленений : 500 раз.

Описание

Назначение

Соединитель 2РМД42БПН45Г5В1 «ОС» представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он относится к типу 2РМД и применяется для коммутации электрических цепей внутри электро-, радио- и контрольно-измерительных приборов, а также в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Конструктивно соединители типа 2РМД состоят из двух частей — вилки и розетки, которые могут быть блочными (приборными) или кабельными. В данном исполнении поставляется розетка.

Подтверждённые особенности

Расшифровка обозначения

Тип соединителя: 2РМД.
Условный размер корпуса: 42.
Вид корпуса: Б — блочный (приборный).
Вид патрубка: П — прямой.
Вид гайки патрубка: Н — для неэкранированного кабеля.
Количество контактов: 45.
Часть соединителя: Г — розетка.
Сочетание контактов: 5, все контакты имеют диаметр 1,5 мм.
Покрытие контактов: В — серебро.
Приёмка: «ОС».

Технические параметры

Максимальная рабочая частота: до 3 МГц.
Максимальное рабочее напряжение: до 700 В.
Рабочая температура окружающей среды: от минус 60 до плюс 100 °С.
Теплостойкость: 100 °С.
Минимальная наработка: не менее 1000 часов.
Максимальное количество сочленений-расчленений: 500 раз.

Применение и условия эксплуатации

Соединитель предназначен для внутреннего монтажа в климатическом исполнении УХЛ по ГОСТ 15150-69. Он может использоваться в электрических цепях постоянного и переменного тока с указанными ограничениями по частоте и напряжению. Область применения включает электро-, радио- и контрольно-измерительные приборы, а также узлы и блоки радиоэлектронной аппаратуры общего и специального назначения.

Исполнение является негерметичным, поэтому при монтаже следует учитывать условия окружающей среды и требования к защите от влаги и пыли. Для соединения ответных частей необходимо соблюдать допустимое количество сочленений-расчленений, которое составляет не более 500 раз. Температурный диапазон работы — от минус 60 до плюс 100 °С, что определяет возможность применения в соответствующих климатических зонах при соблюдении условий эксплуатации.

Артикул товара — 2028. Название и обозначение соединителя: 2РМД42БПН45Г5В1 «ОС». Приёмка «ОС» подтверждает поставку в указанном исполнении.
