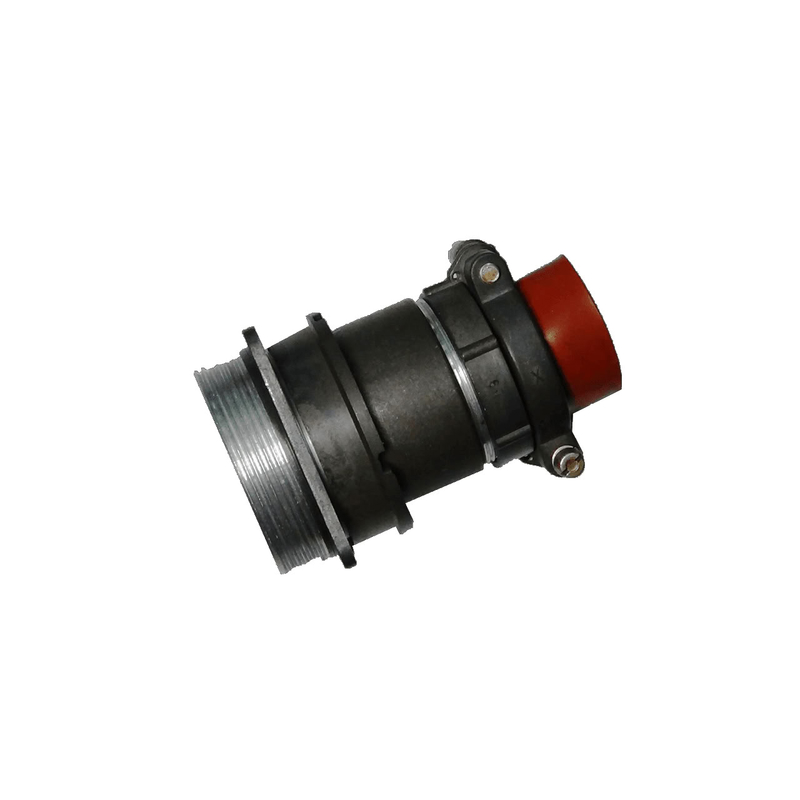

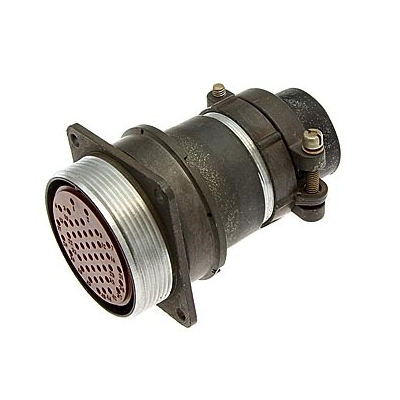

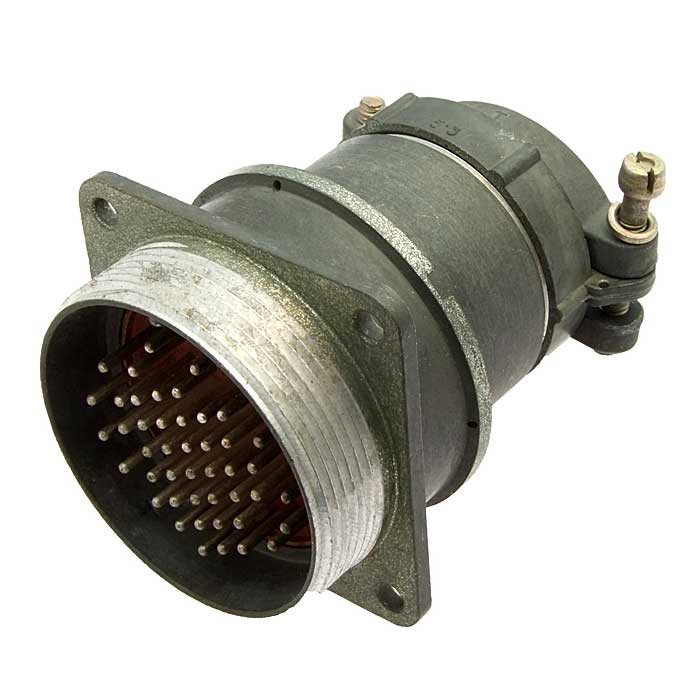

Назначение соединителя 2РМД42БПН45Г5В1

Соединитель 2РМД42БПН45Г5В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 700 В. Он широко используется в электро-, радио- и контрольно-измерительных приборах. Данный соединитель относится к серии 2РМД, изделия которой могут быть как блочными, так и кабельными. Основное назначение — обеспечение электрического соединения и коммутации цепей в составе узлов и блоков радиоэлектронной аппаратуры общего и специального назначения.

Технические характеристики

Ниже приведены подтверждённые параметры модели 2РМД42БПН45Г5В1.

• Тип соединителя: 2РМД (разъемы могут быть блочными и кабельными).
• Условный размер корпуса: 42.
• Вид корпуса: Б — приборный.
• Количество контактов: 45.
• Вид патрубка: П — прямой.
• Вид гайки патрубка: Н — для неэкранированного кабеля.
• Покрытие контактов: серебро (обозначение В).
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество соединений-разъединений: 500 раз.
• Гарантийный срок хранения: 15 лет.

Конструкция и особенности

Соединитель состоит из двух частей — вилки и розетки. Розетка 2РМД42БПН45Г5В1 имеет резьбовое соединение, что обеспечивает надёжную фиксацию сочленённых частей. Контакты в данном исполнении покрыты серебром; в зависимости от исполнения покрытие может быть золотым или серебряным. Конструкция относится к негерметичным разъёмам, то есть не предназначена для работы в условиях полной герметизации. Патрубок прямой, гайка патрубка предназначена для неэкранированного кабеля. Это позволяет монтировать соединитель с неэкранированными кабелями, а также, согласно общему описанию серии, с экранированными кабелями при соответствующей комплектации.

Применение и условия эксплуатации

Соединители 2РМД предназначены для монтажа с экранированными или неэкранированными кабелями, что позволяет использовать их в различных условиях. Они находят применение в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Модель 2РМД42БПН45Г5В1 с 45 контактами и приборным корпусом может применяться в электро-, радио- и контрольно-измерительных приборах. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Ресурсные показатели: минимальная наработка не менее 1000 часов и до 500 циклов соединения-разъединения. Гарантийный срок хранения — 15 лет.

Дополнительная информация

Для более детальной информации о характеристиках и возможностях соединителей 2РМД можно обратиться к технической документации или производителям. Артикул товара — 2029. Категория — 2РМД. Производитель в предоставленных данных не указан.
