Назначение и общее описание

2РМД42БПН30Ш2В1 — низкочастотный цилиндрический негерметичный электрический соединитель серии 2РМ. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Артикул товара — 2027, категория — 2РМД.

Соединитель применяется для коммутации цепей в составе бортовой, корабельной и другой аппаратуры. В каталоге указано использование в авиации, АТИ, корабельном оборудовании, гиромоторах, датчиках давления и иной технике, работающей в жестких условиях. Для наглядности приведен пример установки подобного оборудования на вертолете, где такие соединители обеспечивают связь компонентов.

Конструктивные и электрические особенности

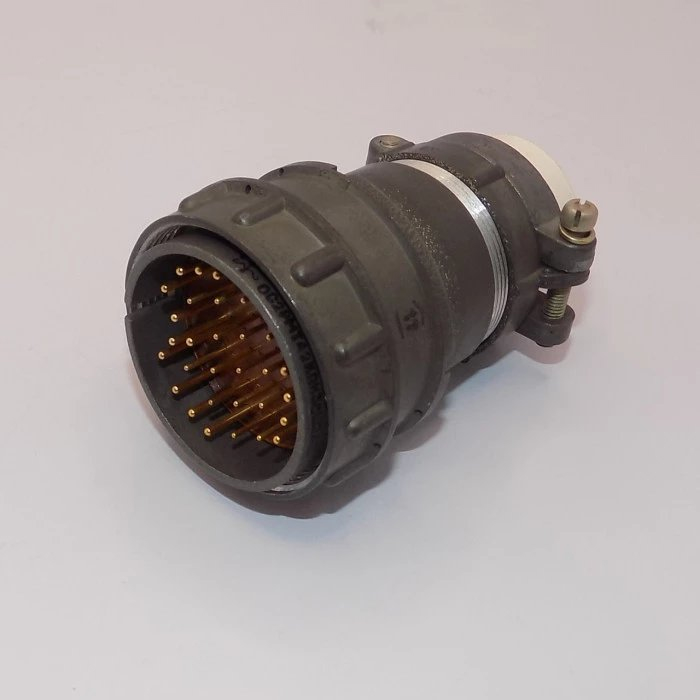

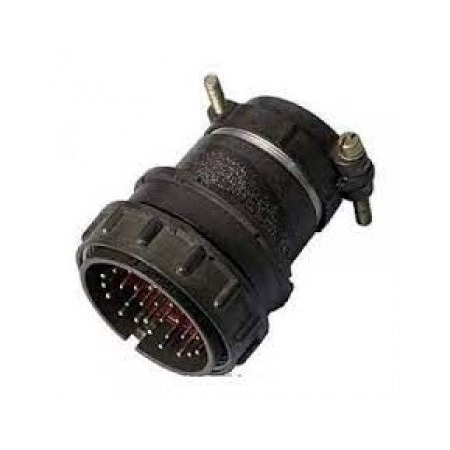

Модель представляет собой блочную вилку с прямым патрубком для неэкранированного кабеля (БПН). Контакты имеют серебряное покрытие (Ш), общее количество контактов — 30. Исполнение — негерметичное, цилиндрическое, низкочастотное.

Основные подтвержденные параметры

• Количество контактов: 30.
• Ток на контакт: до 9 А для диаметра 1,5 мм.
• Сопротивление контакта: не более 2,5 мОм.
• Рабочее напряжение: до 700 В.
• Частота: до 3 МГц.
• Покрытие контактов: серебряное (Ш).
• Тип присоединения: блочная вилка с прямым патрубком для неэкранированного кабеля (БПН).
• Максимальное число сочленений-расчленений: 500.

Индекс 2В1 в обозначении соответствует теплостойкости до +100°C. Совокупность этих параметров определяет назначение соединителя для низкочастотных цепей с указанными токовыми и частотными нагрузками.

Условия эксплуатации

Климатическое исполнение — УХЛ2.1, то есть для умеренного и холодного климата. Рабочая температура составляет от -60 до +100°C. Соединитель рассчитан на механические воздействия: вибрацию до 5000 Гц с ускорением 490 м/с² и удар до 5000 м/с².

• Климатическое исполнение: УХЛ2.1.
• Рабочая температура: от -60 до +100°C.
• Вибрация: до 5000 Гц при ускорении 490 м/с².
• Удар: до 5000 м/с².
• Максимальное сочленений-расчленений: 500.

Применение и особенности выбора

Соединитель 2РМД42БПН30Ш2В1 применяется в авиационной, корабельной и специальной аппаратуре, включая гиромоторы и датчики давления. Он подходит для цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. При выборе следует учитывать количество контактов — 30, допустимый ток на контакт — до 9 А для диаметра 1,5 мм, сопротивление контакта — не более 2,5 мОм, а также климатическое исполнение УХЛ2.1 и температурный диапазон от -60 до +100°C.

Модель имеет блочную вилку с прямым патрубком под неэкранированный кабель и серебряное покрытие контактов. Ресурс сочленений-расчленений достигает 500 циклов. Эти характеристики подтверждаются приведенными данными и определяют применение изделия в условиях вибрационных и ударных нагрузок, характерных для авиации, АТИ, корабельного оборудования и другой техники, где требуется надежное соединение в жестких условиях.
