Назначение

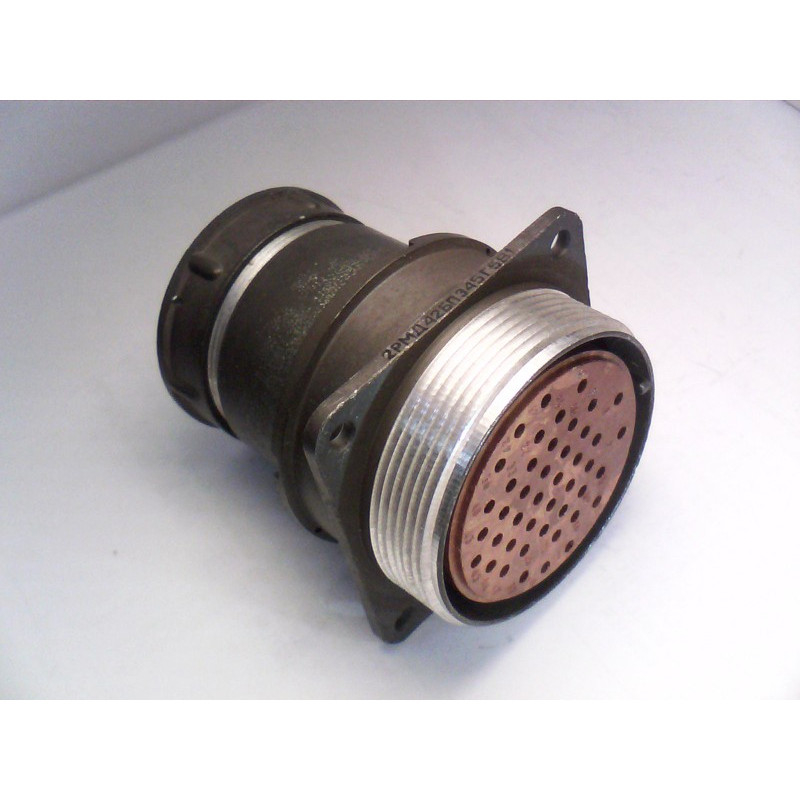

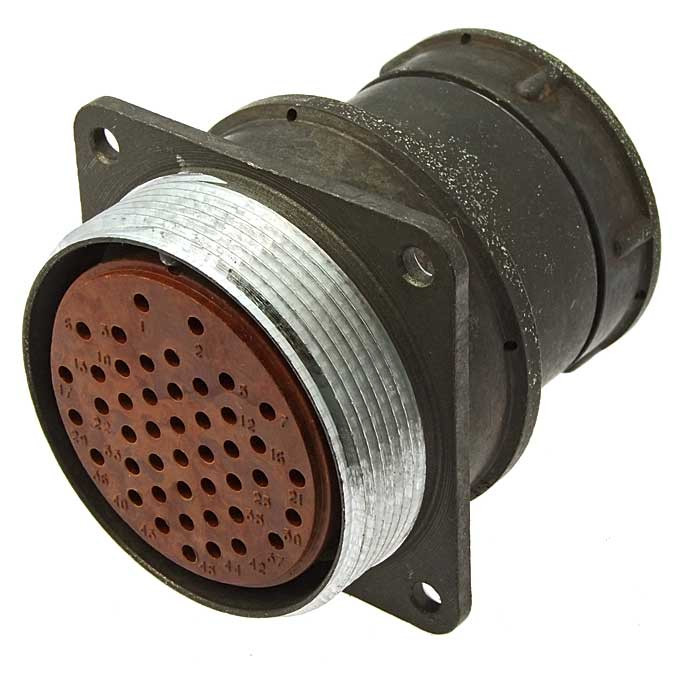

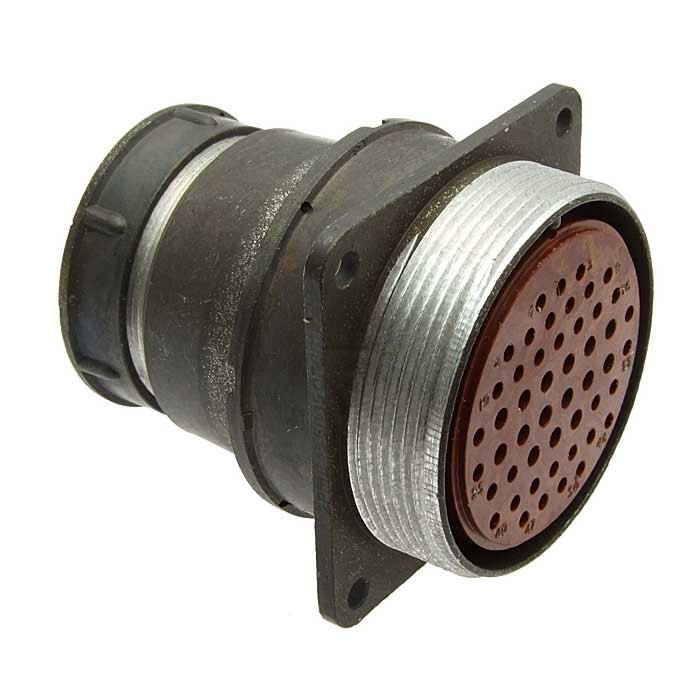

Соединитель 2РМД42БПЭ45Г5В1 представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока. Он применяется в составе узлов и блоков радиоэлектронной аппаратуры общего и специального назначения. Модель относится к категории 2РМД, артикул 2037.

По конструкции это розетка с блочным (приборным) корпусом. Диаметр корпуса составляет 42 мм. Патрубок прямой, гайка патрубка предназначена для экранированного кабеля. Соединитель имеет 45 контактов с серебряным покрытием. Такое исполнение ориентировано на монтаж в приборах и блоках, где требуется компактное соединение с фиксацией кабеля и возможностью экранирования.

Подтверждённые особенности

• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Корпус: блочный (приборный).
• Диаметр корпуса: 42 мм.
• Количество контактов: 45.
• Покрытие контактов: серебро.
• Часть соединителя: розетка.
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Теплостойкость: 100 °C.
• Рабочая частота: до 3 МГц.
• Рабочее напряжение: до 700 В в зависимости от типономинала.

Расшифровка обозначения 2РМД42БПЭ45Г5В1

1. 2РМД — тип соединителя.
2. 42 — условный размер корпуса.
3. Б — блочный (приборный) корпус.
4. П — прямой патрубок.
5. Э — гайка для экранированного кабеля.
6. 45 — количество контактов.
7. Г — розетка; вилка обозначается буквой Ш.
8. 5 — обозначение сочетания контактов.
9. В — покрытие контактов (серебро).
10. 1 — теплостойкость 100 °C.

Применение

Соединители 2РМД, включая модель 2РМД42БПЭ45Г5В1, применяются в электро-, радио- и контрольно-измерительных приборах. Они могут использоваться в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Благодаря блочному корпусу и прямому патрубку с гайкой для экранированного кабеля такой разъём подходит для приборного монтажа, где необходимо подключение экранированного кабеля и организация соединения с большим числом контактов.

Модель рассчитана на эксплуатацию в условиях, соответствующих климатическому исполнению УХЛ2.1 по ГОСТ 15150-69. Теплостойкость до 100 °C позволяет применять соединитель в аппаратуре, работающей при повышенных температурах в пределах указанного значения. Рабочие параметры по частоте и напряжению зависят от типономинала: частота — до 3 МГц, напряжение — до 700 В.

Гарантия и надёжность

В предоставленных данных указано, что производитель предоставляет гарантию на соединители сроком до 15 лет со дня изготовления. Гарантийная наработка составляет до 1000 часов в различных режимах эксплуатации. Эти сведения относятся к серии 2РМД и подтверждают ориентированность изделия на длительную работу в составе электрических систем.

Таким образом, 2РМД42БПЭ45Г5В1 — это розетка с 45 серебряными контактами, блочным корпусом диаметром 42 мм, прямым патрубком и гайкой для экранированного кабеля. Она предназначена для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре и измерительных приборах. При подборе необходимо учитывать типономинал, поскольку предельные значения напряжения и частоты могут зависеть от конкретного исполнения.
