Назначение

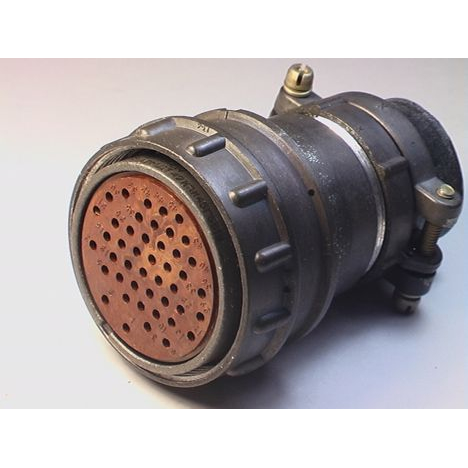

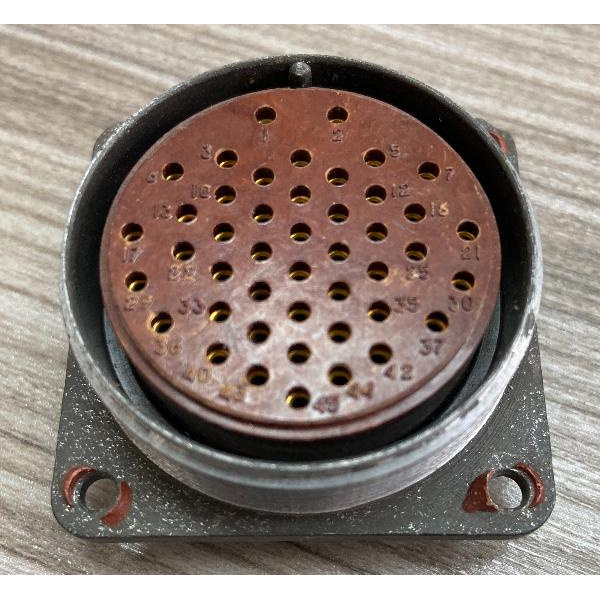

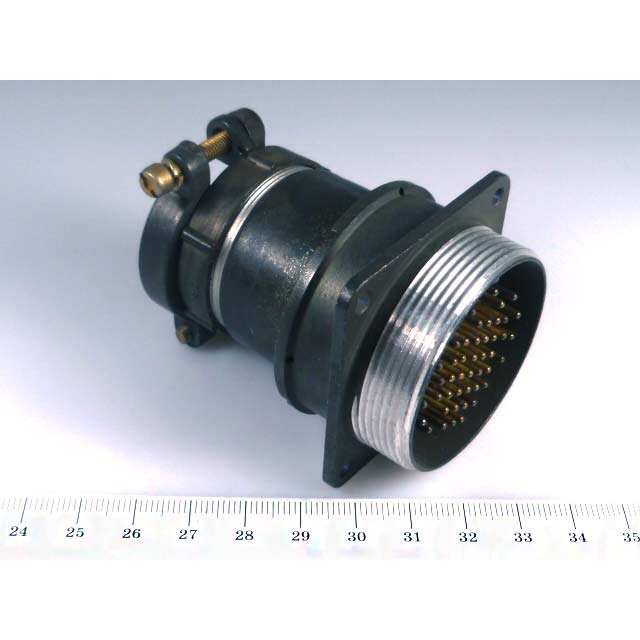

Соединитель 2РМД42Б4ШВ1 серии 2РМД представляет собой цилиндрический низкочастотный разъём, предназначенный для надёжного соединения электрических цепей в различных условиях эксплуатации. Изделие применяется для коммутации цепей постоянного и переменного тока в приборах и оборудовании, где предъявляются повышенные требования к надёжности соединения.

Артикул изделия — 2026, категория — 2РМД. Краткое описание и сведения о производителе в каталоге не указаны.

Конструктивные особенности

Разъём выполняется в негерметичном исполнении, при этом относится к тропико- и всеклиматическим изделиям. Ниже перечислены основные конструктивные признаки:

• условный размер корпуса — 42;
• исполнение корпуса — блочное или кабельное;
• тип соединения частей — резьбовой;
• экранированное исполнение;
• внутренний объёмный монтаж, выполняемый пайкой;
• покрытие контактов — серебро или золото.

Технические характеристики

• максимальное рабочее напряжение — 700 В;
• частота — до 3 МГц;
• сопротивление изоляции — не менее 5000 МОм;
• минимальная наработка — 1000 часов;
• число циклов соединений — 500;
• срок хранения — 15 лет.

Устойчивость к внешним воздействиям

Соединитель выдерживает синусоидальную вибрацию с частотой до 5000 Гц и ускорением 490 метров на секунду в квадрате, что соответствует 50 g. Механические удары одиночного действия достигают 5000 метров на секунду в квадрате (500 g), удары многократного действия — 1000 метров на секунду в квадрате (100 g).

Рабочая температура эксплуатации — от минус 60 до плюс 100 градусов Цельсия. Допустимая влажность — до 98 процентов при плюс 40 градусах Цельсия. Атмосферное давление — вплоть до 133,32 умноженного на 10 в минус двенадцатой степени Паскаля.

Применение

Такие разъёмы используются в электрических цепях постоянного и переменного тока для приборов и оборудования, где требуется высокая надёжность в суровых условиях, включая военную и промышленную технику. Блочное или кабельное исполнение корпуса позволяет применять изделие как при монтаже на аппаратуре, так и в составе кабельных сборок.

Приёмка «5»

Товар поставляется с приёмкой «5». Это подтверждённая характеристика изделия в рамках имеющихся данных каталога и отражает уровень приёмочного контроля, установленный для данной позиции.
