Назначение

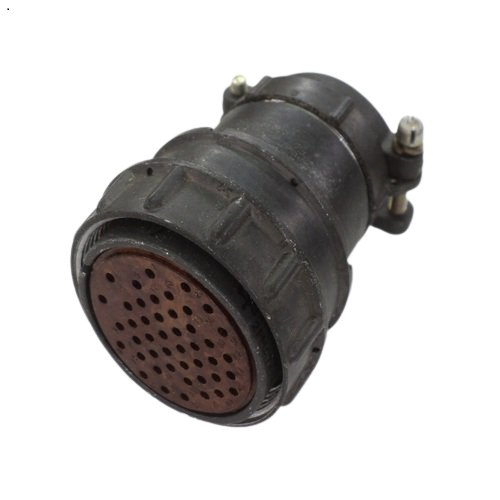

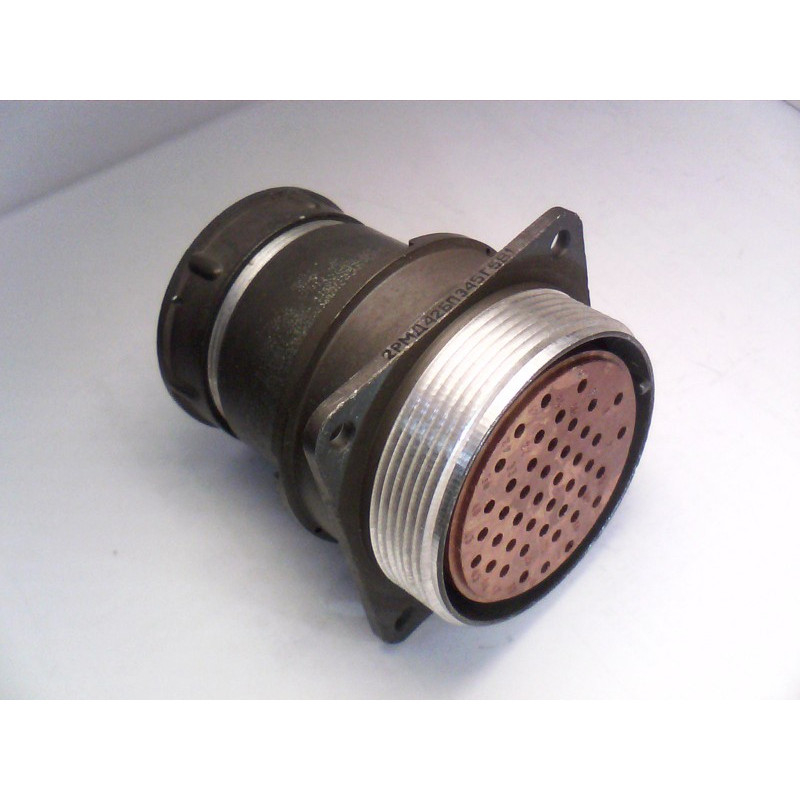

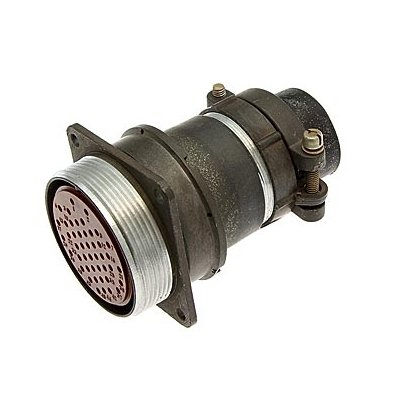

2РМД42Б4ГВ1 «5» — всеклиматический негерметичный электрический разъём цилиндрического типа. Он предназначен для соединения в цепях постоянного и переменного тока с частотой до 3 мегагерц. Изделие относится к категории 2РМД и имеет артикул 2025. Конструктивно разъём выполнен в блочном (приборном) корпусе диаметром 42 миллиметра и содержит 45 контактов. Часть соединителя — розетка, обозначенная буквой Г. Покрытие контактов — серебро, обозначенное буквой В. Сочетание контактов — №5.

Подтверждённые особенности

Электрические параметры

Токовая нагрузка на один контакт достигает 5 ампер. Суммарная токовая нагрузка — до 187 ампер. Рабочее напряжение — до 700 вольт. Разъём рассчитан на эксплуатацию в цепях постоянного и переменного тока частотой до 3 мегагерц. Указанные параметры подтверждаются описанием товара и могут использоваться при подборе соединителя для конкретной схемы.

Механические и климатические параметры

Габаритные размеры составляют 49 на 49 на 25 миллиметров. Масса — не более 76 граммов. Теплостойкость — до плюс 100 градусов Цельсия. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, смена — до плюс 180 градусов Цельсия. Допустимая влажность — до 98 процентов. Атмосферное давление — от 10 в минус двенадцатой степени миллиметров ртутного столба до 5 килограмм-сил на квадратный сантиметр.

Разъём выдерживает вибрацию в диапазоне от 1 до 5000 герц с ускорением до 490 метров на секунду в квадрате, акустический шум до 170 децибел, удары до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. Поляризация корпусов — одношпоночная. Усилие расчленения — до 35 килограмм-сил.

Применение

Благодаря совокупности характеристик 2РМД42Б4ГВ1 «5» широко применяется в авиации, технике и корабельном оборудовании. В частности, его используют в составе гиромоторов и датчиков давления. Разъём подходит для соединения электрических цепей в условиях вибрации, ударов, повышенной влажности и перепадов атмосферного давления. Всеклиматическое исполнение и негерметичная конструкция определяют области, где требуется цилиндрическое соединение с большим числом контактов.

Приёмка и обозначение

В характеристиках товара указана приёмка «5». Это значение относится к подтверждённым данным товара. Обозначение 2РМД42Б4ГВ1 «5» включает тип разъёма, диаметр корпуса 42 миллиметра, часть соединителя в виде розетки, серебряное покрытие контактов и сочетание контактов №5. Артикул товара — 2025.

Ключевые особенности

• Всеклиматический негерметичный цилиндрический разъём.
• Блочный (приборный) корпус диаметром 42 миллиметра.
• 45 контактов, часть соединителя — розетка (Г).
• Покрытие контактов — серебро (В), сочетание контактов — №5.
• Ток на контакт до 5 ампер, суммарный ток до 187 ампер.
• Рабочее напряжение до 700 вольт.
• Температурный диапазон от минус 60 до плюс 100 градусов Цельсия.
• Приёмка «5».
