Назначение и область применения

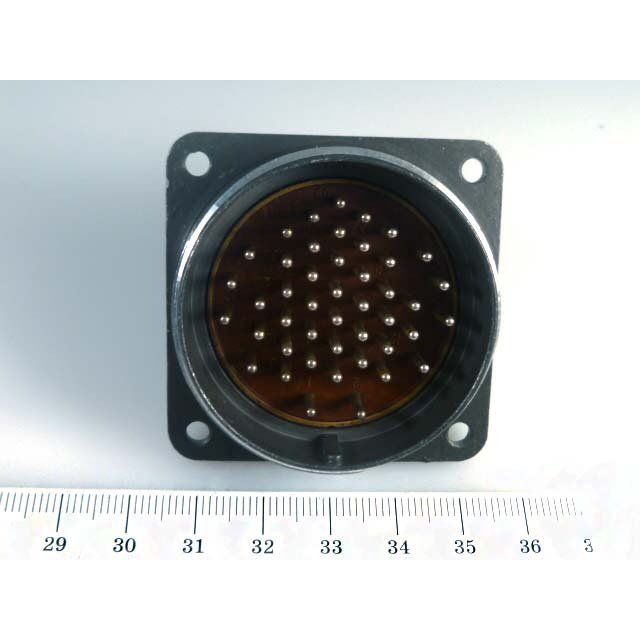

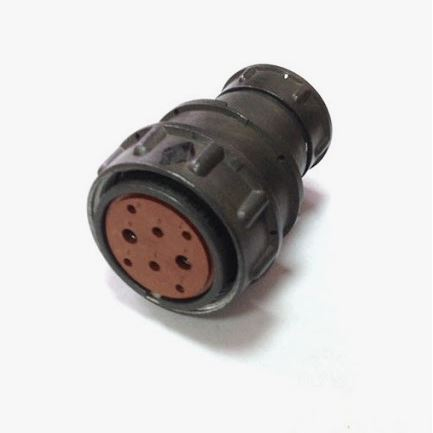

Разъем 2РМД42Б45Ш5В1 — это электрический низкочастотный цилиндрический негерметичный соединитель. Он предназначен для соединения и разъединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к серии 2РМД и имеет блочный корпус. Такой соединитель применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Разъем широко используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Он обеспечивает электрическое соединение цепей и может применяться там, где требуется цилиндрический негерметичный соединитель с резьбовым сочленением.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМД42Б45Ш5В1 содержит основные сведения о конструкции и параметрах изделия. Ниже приведена расшифровка позиций обозначения.

• 2РМД — низкочастотный цилиндрический негерметичный соединитель.
• 42 — условный размер корпуса 42 мм.
• Б — вид корпуса блочный (приборный).
• 45 — количество контактов 45.
• Ш — часть соединителя вилка.
• 5 — обозначение сочетания контактов, диаметр контактов 1,5 мм.
• В — покрытие контактов серебро.

Контакты разъема извлекаемые. Сочленение резьбовое. Метод монтажа обжимка. Климатическое исполнение В. Завершающий символ 1 в предоставленном описании отдельно не расшифрован.

Основные технические характеристики

• Максимальное рабочее напряжение: до 560 В.
• Ток на одиночный контакт: 4 Ампера.
• Суммарный ток: до 190 Ампер.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество сочленений и расчленений: до 500.
• Интервал рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Максимально допустимая температура окружающей среды: 100 градусов Цельсия.
• Срок сохраняемости: до 25 лет.
• Минимальная наработка: 5000 часов.

Указанные значения определяют область применения соединителя. Сопротивление изоляции не менее 1000 МОм характеризует электрическую изоляцию цепей. Суммарный ток до 190 Ампер и ток на одиночный контакт 4 Ампера задают допустимую токовую нагрузку.

Условия эксплуатации и надежность

Разъем рассчитан на работу в интервале температур от минус 60 до плюс 100 градусов Цельсия. Максимально допустимая температура окружающей среды составляет 100 градусов Цельсия. Климатическое исполнение В. Срок сохраняемости достигает 25 лет, а минимальная наработка — 5000 часов. Количество сочленений и расчленений — до 500 циклов.

Соединитель является негерметичным. Он относится к низкочастотным цилиндрическим соединителям серии 2РМД. Конструкция включает блочный корпус и извлекаемые контакты.

Применение и особенности монтажа

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре. Он используется в узлах и блоках общего и специального назначения. Монтаж выполняется методом обжимки. Контакты извлекаемые. Сочленение резьбовое обеспечивает механическое соединение частей разъема.

Вилка 2РМД42Б45Ш5В1 имеет 45 контактов с диаметром 1,5 мм и серебряным покрытием. Корпус блочный, приборный, условный размер 42 мм. Разъем относится к серии 2РМД.

Артикул: 2024. Категория: 2РМД. Производитель в предоставленных данных не указан.
