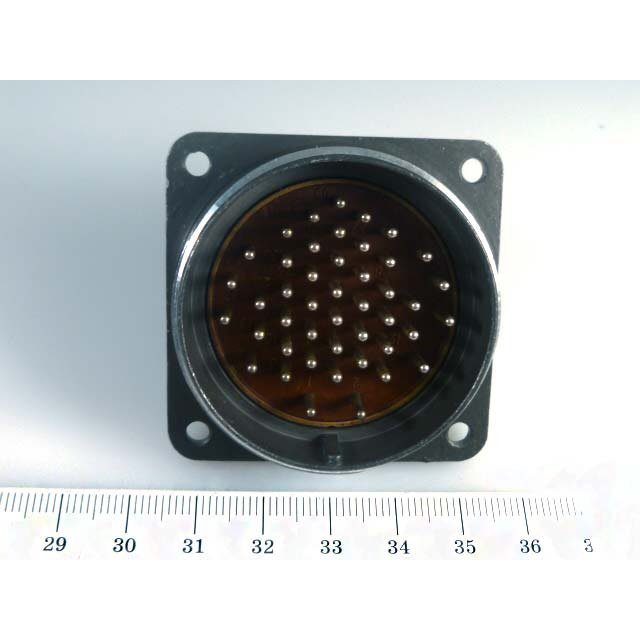

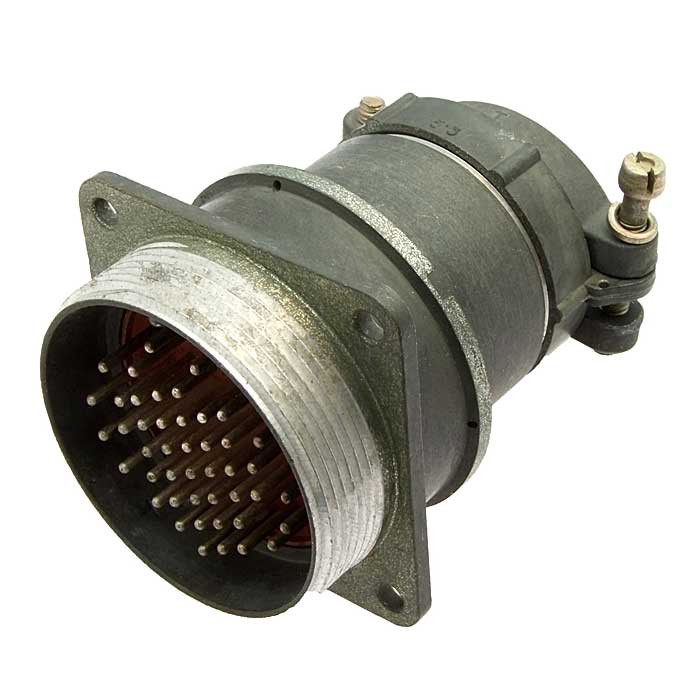

2РМД42Б45Ш5В1

Цена:

300 ₽

Технические характеристики

2РМД42Б45Ш5В1 5

Соединитель 2РМД42Б45Ш5В1 представляет собой цилиндрический низкочастотный негерметичный разъем , предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он может функционировать при напряжении до 700 В, а его конструкция позволяет использовать его в различных узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Основные характеристики

Конструкция : Соединитель состоит из двух частей — вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.
Количество контактов : 45.
Рабочее напряжение : 560 В (максимальное — 700 В).
Ток на одиночный контакт : 4 А, суммарный ток — до 190 А.
Способ монтажа : Объемный с пайкой, резьбовое сочленение.
Покрытие контактов : Серебро или золото.
Температурный диапазон : Рабочая температура составляет от -60 °C до +100 °C.

Применение

Соединитель 2РМД42Б45Ш5В1 используется в различных областях, включая радиоэлектронную и радиотехническую аппаратуру. Он подходит для соединения длинных электрических цепей и обеспечивает надежное соединение благодаря своей конструкции и материалам.

Дополнительные особенности

Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69, что делает его пригодным для использования в различных климатических условиях.
Сопротивление изоляции : Не менее 1000 МОм.
Гарантийный срок хранения : 15 лет, с минимальной наработкой не менее 1000 часов.

Таким образом, соединитель 2РМД42Б45Ш5В1 является надежным компонентом для создания устойчивых электрических соединений в различных технических системах.

Описание

2РМД42Б45Ш5В1

2РМД42Б45Ш5В1: особенности и применение промышленного разъёма

Разъём 2РМД42Б45Ш5В1 относится к серии герметичных цилиндрических электрических соединителей, рассчитанных на надёжную работу в промышленном оборудовании, системах автоматизации, приборостроении и специальной технике. Такая конструкция помогает организовать компактное и устойчивое к внешним воздействиям подключение многожильных кабелей.

Маркировка 2РМД42Б45Ш5В1 позволяет определить исполнение изделия и его конструктивные параметры. Подобные разъёмы применяют там, где важны стабильность электрического контакта, механическая прочность соединения и защита внутренних элементов от пыли, влаги, вибрации и перепадов температуры.

Конструкция 2РМД42Б45Ш5В1

Цилиндрический корпус разъёма обеспечивает удобное размещение контактной группы и способствует точной фиксации при соединении ответных частей. В зависимости от исполнения изделие включает:

корпус с защитным покрытием;
контактный изолятор с заданной схемой расположения контактов;
штыревую контактную часть, обозначаемую буквой «Ш»;
элементы сочленения, исключающие случайное разъединение;
кабельный ввод для аккуратного подключения проводников;
уплотняющие детали для повышения защищённости соединения.

Исполнение с байонетным либо резьбовым принципом фиксации особенно востребовано в оборудовании, подверженном вибрациям. Правильно собранное соединение сохраняет устойчивость контактов при длительной эксплуатации и регулярных циклах подключения.

Где используется разъём

2РМД42Б45Ш5В1 может использоваться в различных отраслях, где требуется надёжная коммутация электрических цепей:

в системах управления производственным оборудованием;
в измерительных и контрольных приборах;
в источниках питания и распределительных устройствах;
в транспортной, энергетической и телекоммуникационной технике;
в испытательных комплексах и стендовом оборудовании;
в машиностроении, авиационной и другой специальной аппаратуре.

Благодаря унифицированной маркировке и типовой конструкции разъёмы серии 2РМД удобно учитывать при проектировании, ремонте и техническом обслуживании оборудования. Однако при подборе ответной части необходимо обязательно сверять тип соединителя, число и расположение контактов, вариант корпуса, способ монтажа и климатическое исполнение.

На что обратить внимание при подборе

Для корректного применения 2РМД42Б45Ш5В1 важно изучить техническую документацию конкретного исполнения. Основными параметрами обычно становятся номинальный ток и напряжение, количество контактов, сечение подключаемых проводников, рабочий температурный диапазон, степень герметизации и совместимость с ответной частью.

Также стоит учитывать условия эксплуатации. Для стационарных шкафов управления важны удобство монтажа и разводки кабеля, а для подвижной техники — устойчивость к вибрационным нагрузкам, загрязнениям и частым соединениям. Соблюдение требований к пайке или обжиму контактов, экранированию кабеля и затяжке элементов корпуса помогает сохранить электрическую надёжность всей системы.

Значение для промышленной электроники

Разъём 2РМД42Б45Ш5В1 является практичным решением для создания разъёмных соединений в ответственных электротехнических узлах. Его применение упрощает монтаж кабельных линий, делает обслуживание оборудования более удобным и помогает поддерживать стабильность электрических соединений в сложных производственных условиях.

При проектировании оборудования использование совместимых разъёмов серии 2РМД позволяет стандартизировать подключения, сократить время диагностики и обеспечить аккуратную организацию внутренних и внешних кабельных трасс.
