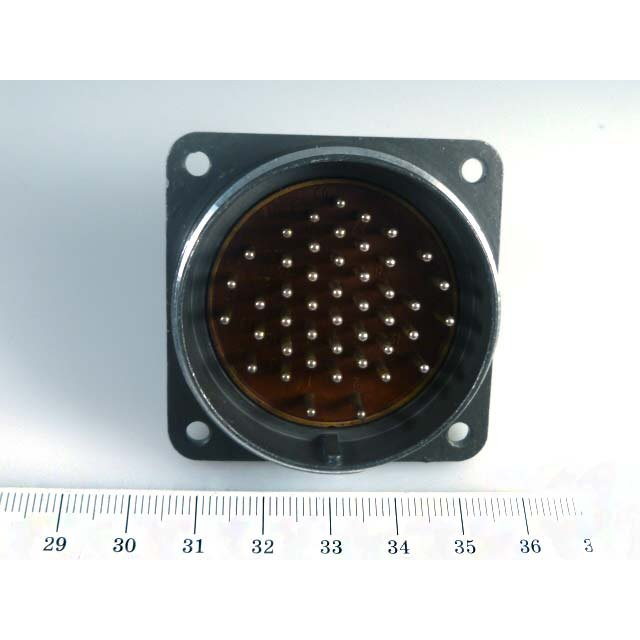

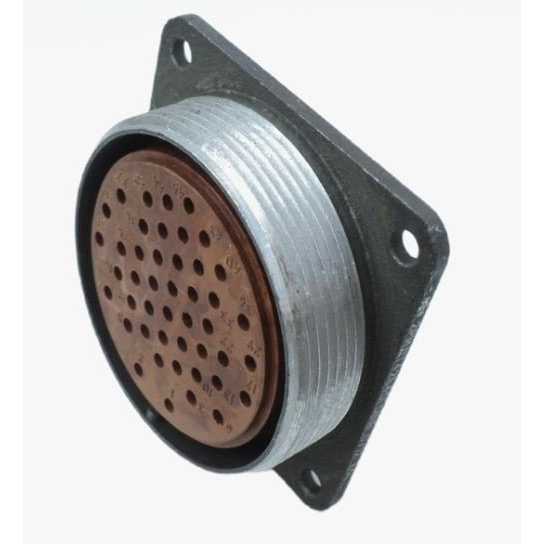

Соединители 2РМД42Б45Г5В1 представляют собой цилиндрические низкочастотные негерметичные электрические соединители, предназначенные для использования в радиоэлектронной и радиотехнической аппаратуре. Они применяются для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В.

Основные характеристики

• Тип соединителя : Низкочастотный цилиндрический негерметичный.

• Климатическое исполнение : В (по другим источникам УХЛ).

• Корпус : Блочный (приборный).

• Количество контактов : 45.

• Часть соединителя : розетка.

• Обозначение сочетания контактов : ?1,5 мм.

• Покрытие контактов : Серебро или золото (в данном случае серебро).

• Максимальная температура окружающей среды : До 100°С.

Применение

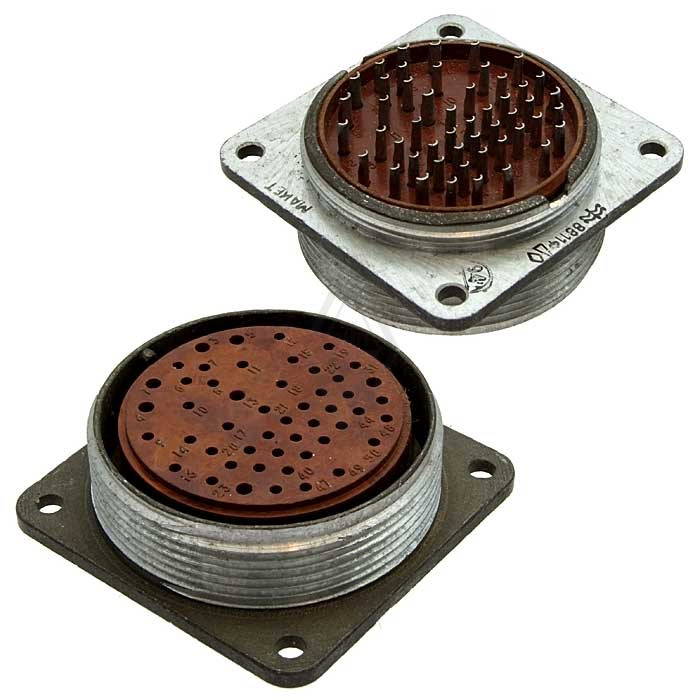

Эти соединители широко используются в различных электро-, радио-, контрольно-измерительных приборах. Они состоят из двух частей: розетки и вилки, которые могут быть как блочными (приборными), так и кабельными. Сочленение между ними осуществляется посредством резьбовой фиксации.

Технические параметры

Соединитель имеет резьбовое сочленение с одношпоночной поляризацией корпусов. Он может работать с экранированными или неэкранированными кабелями, что зависит от вида концевой гайки патрубка.

Для обеспечения надежности подключения эти разъемы прошли испытания на вибрацию и одиночные удары.
