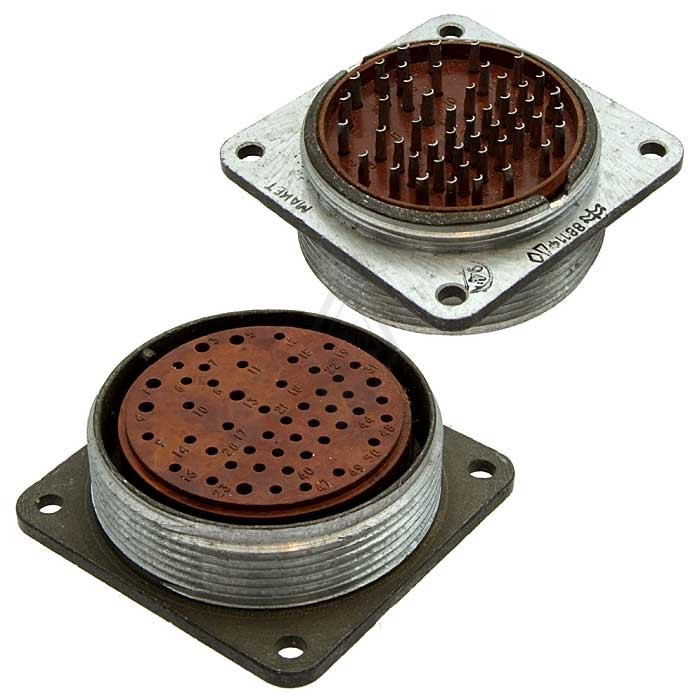

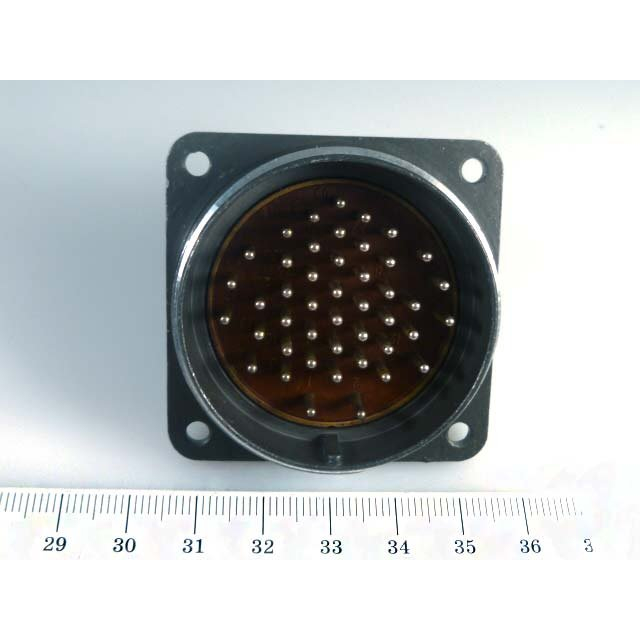

2РМД42Б45Г5В1 — приборная розетка для многоконтактных электрических соединений

2РМД42Б45Г5В1 — цилиндрический низкочастотный негерметичный соединитель серии 2РМД, выполненный в виде приборной (блочной) розетки. Разъём предназначен для внутреннего объёмного монтажа и применяется для надёжного разъёмного соединения цепей постоянного и переменного тока, включая цепи с частотой до 3 МГц.

Назначение и конструкция

Разъём 2РМД42Б45Г5В1 рассчитан на установку на корпус, панель или приборную часть оборудования. Буква «Б» в обозначении указывает на приборное исполнение корпуса, а «Г» — на розеточную часть соединителя. Конструкция предусматривает отсутствие патрубка и пайку проводников к контактам при объёмном монтаже.

Соединение с ответной частью выполняется посредством резьбовой фиксации. Такое решение снижает риск случайного разъединения при вибрациях, ударах и механических воздействиях, что важно для промышленной аппаратуры, систем управления, измерительной техники, транспортного и специального оборудования.

Расшифровка маркировки

Обозначение 2РМД42Б45Г5В1 содержит ключевые параметры исполнения:

Разъём имеет 45 контактов диаметром 1,5 мм. Серебряное покрытие контактных элементов способствует снижению переходного сопротивления и поддержанию стабильности электрического контакта при корректной эксплуатации.

Основные технические характеристики

Для типоисполнения 2РМД42Б45Г5В1 указываются следующие параметры:

Параметры необходимо уточнять по действующей технической документации на конкретную партию и условия применения, поскольку допустимая нагрузка зависит от схемы включения, распределения токов по контактам, температуры и качества монтажа.

Области применения

Разъём 2РМД42Б45Г5В1 целесообразно использовать там, где требуется подключить большое число цепей через единый компактный интерфейс. Наличие 45 контактов позволяет одновременно передавать питание, дискретные сигналы, сигналы управления и измерительные линии.

Типичные области использования:

• Приборные шкафы и панели управления

• Промышленные системы автоматизации

• Электротехнические и электронные комплексы

• Контрольно-измерительная аппаратура

• Блоки питания и распределительные устройства

• Транспортное, авиационное, специальное и испытательное оборудование

• Комплексы связи, телеметрии и управления

Резьбовое сочленение особенно полезно в оборудовании с вибрационными нагрузками, где требуется механически устойчивое подключение кабельной части к приборной панели.

Особенности монтажа

При установке 2РМД42Б45Г5В1 важно соблюдать требования к распайке, изоляции и маркировке цепей. Поскольку соединитель предназначен для объёмного монтажа, проводники припаиваются непосредственно к контактам, после чего необходимо исключить натяжение кабеля и передачу механической нагрузки на места пайки.

При проектировании соединения рекомендуется учитывать:

• Номинальный и фактический ток по каждому контакту

• Допустимый суммарный ток соединителя

• Сечение и термостойкость подключаемых проводов

• Распределение силовых и сигнальных цепей по контактным группам

• Необходимость экранирования чувствительных сигнальных линий

• Соответствие ответной вилки сочетанию контактов «5»

• Условия окружающей среды, включая влажность, температуру, вибрацию и загрязнение

Поскольку 2РМД42Б45Г5В1 относится к негерметичному исполнению, его рационально применять внутри корпуса оборудования или в зонах, защищённых от прямого воздействия влаги, пыли и агрессивных сред.

Итог

2РМД42Б45Г5В1 — это 45-контактная приборная розетка серии 2РМД с резьбовой фиксацией, серебряным покрытием контактов и возможностью работы при напряжении до 560 В. Разъём подходит для построения многоканальных соединений в промышленной и специализированной аппаратуре, где существенны компактность, механическая прочность соединения и стабильность электрических параметров.
