Назначение

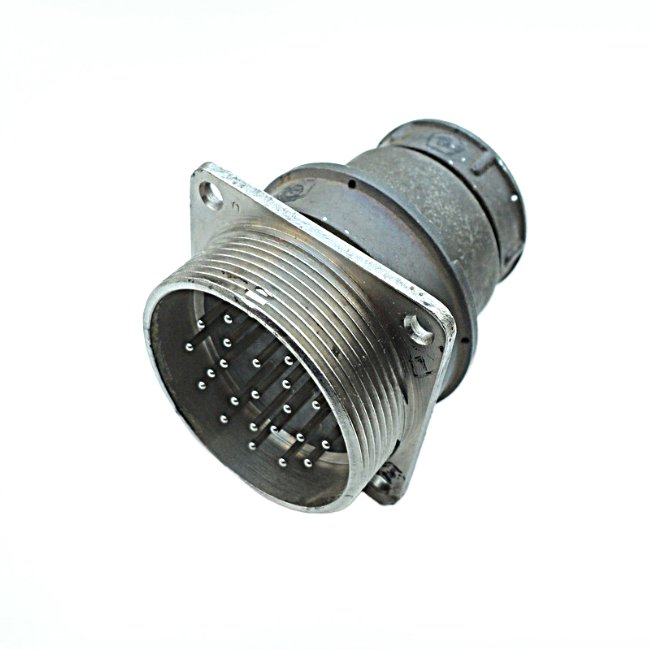

Разъем 2РМД39КУН22Ш5В1 относится к серии 2РМД. Серия 2РМД представляет собой цилиндрические коннекторы ручного соединения, предназначенные для внутреннего объемного монтажа. Такие разъемы служат для соединения электрических цепей с нагрузкой до 260 А и напряжением до 700 В. Они могут применяться как в цепях постоянного тока, так и в цепях переменного тока с частотой до 3 МГц.

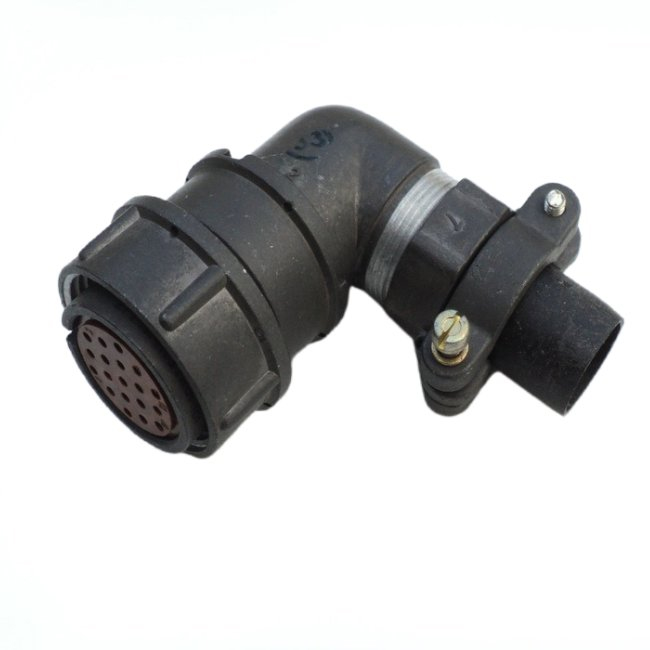

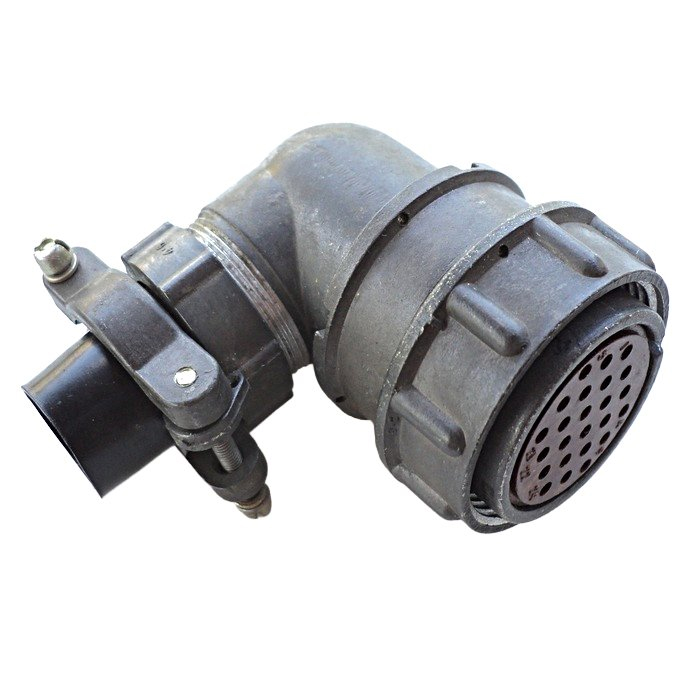

Модель 2РМД39КУН22Ш5В1 выполнена в виде вилки с кабельным корпусом. Основное назначение данного разъема — обеспечение надежного и прочного соединения кабелей в составе электрических систем. Конструкция рассчитана на ручное сочленение и внутренний объемный монтаж.

Подтвержденные особенности и технические характеристики

Для модели 2РМД39КУН22Ш5В1 указаны следующие подтвержденные параметры и конструктивные особенности.

• Тип соединителя: 2РМД.
• Диаметр корпуса: 39 мм.
• Вид корпуса: кабельный (К).
• Вид патрубка: угловой (У).
• Вид гайки патрубка: для неэкранированного кабеля (Н).
• Количество контактов: 22.
• Часть соединителя: вилка (Ш).
• Сочетание контактов: 5, все контакты диаметром 1,5 мм.
• Покрытие контактов: серебро (В).
• Теплостойкость: 100 °С.

Расшифровка обозначения

Обозначение 2РМД39КУН22Ш5В1 можно разобрать по составляющим, которые указаны в характеристиках. Серия 2РМД определяет тип соединителя. Число 39 соответствует диаметру корпуса 39 мм. Буква К обозначает кабельный вид корпуса, буква У — угловой патрубок, буква Н — гайку патрубка для неэкранированного кабеля. Число 22 указывает на количество контактов, буква Ш — на исполнение в виде вилки. Сочетание контактов 5 означает, что все контакты имеют диаметр 1,5 мм. Буква В обозначает серебряное покрытие контактов.

Применение

Разъем 2РМД39КУН22Ш5В1 применяется в различных электрических системах, где требуется надежное и прочное соединение кабелей. Благодаря допустимой нагрузке до 260 А и напряжению до 700 В он может использоваться в цепях, параметры которых не превышают указанные значения. Возможность работы в цепях постоянного и переменного тока с частотой до 3 МГц расширяет область применения.

Кабельный корпус и угловой патрубок делают разъем удобным для внутреннего объемного монтажа, когда требуется организовать подключение кабеля с изгибом. Исполнение с гайкой патрубка для неэкранированного кабеля указывает на то, что модель рассчитана на кабели без экранирующей оплетки. Вилка с 22 контактами подходит для многопроводных соединений, а серебряное покрытие контактов применяется для обеспечения стабильного электрического контакта.

Условия использования

• Разъем предназначен для внутреннего объемного монтажа.
• Соединение выполняется вручную.
• Допустимая нагрузка по току — до 260 А.
• Допустимое напряжение — до 700 В.
• Рабочая частота — до 3 МГц для переменного тока.
• Теплостойкость — 100 °С.

При подборе разъема следует учитывать диаметр корпуса 39 мм, количество контактов 22, диаметр контактов 1,5 мм и тип кабеля, для которого предназначена гайка патрубка. Эти параметры являются подтвержденными для модели 2РМД39КУН22Ш5В1.

Сведения о товаре

Артикул товара — 2014. Категория — 2РМД. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Для монтажа и эксплуатации необходимо руководствоваться официальной документацией на серию 2РМД и фактическими условиями электрической цепи.
