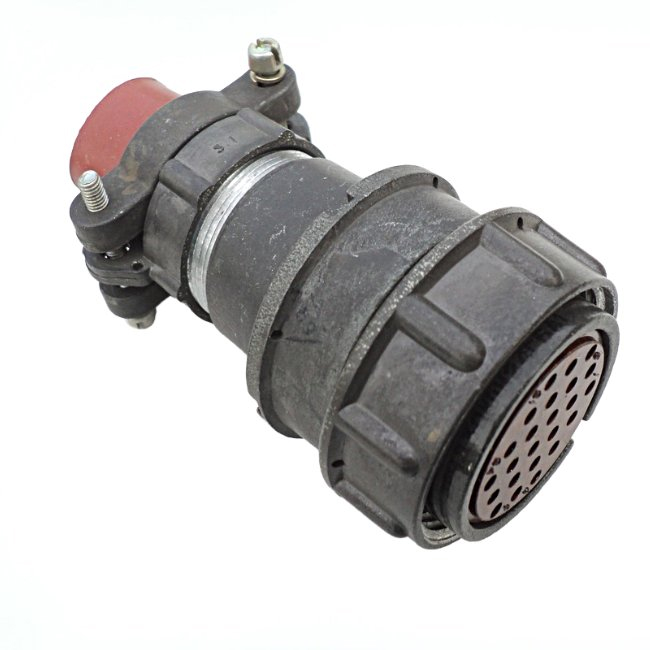

2РМД39КПН22Ш5В1

Цена:

700 ₽

Технические характеристики

Соединители 2рмд39кпн22ш5в1

Соединители 2РМД39КПН22Ш5В1 представляют собой кабельные вилки, предназначенные для использования в электрических цепях постоянного и переменного тока. Они подходят для внутреннего объемного монтажа и могут работать в широком диапазоне температур от -60°C до +100°C.

Основные характеристики

Тип соединителя : 2РМД.
Условный размер корпуса : 39.
Вид корпуса : Кабельный.
Вид патрубка : Прямой.
Вид гайки патрубка : Для неэкранированного кабеля.
Количество контактов : 22.
Часть соединителя : вилка (обозначается буквой "Ш").
Сочетание контактов : Все контакты диаметром 1,5 мм (обозначение "5").
Материал покрытия контактов : Серебро.
Теплостойкость : До +100°C.

Технические характеристики

Максимальная токовая нагрузка :
- На одиночный контакт: 8 А.
- Суммарная на соединитель: 146 А.
Максимальное рабочее напряжение : 560 В и 700 В.
Максимальное испытательное напряжение :
- В нормальных климатических условиях: 1850 В и 2300 В.
Сопротивление контактов : Не более 2,5 мОм.
Сопротивление изоляции : Не менее 5000 МОм.
Емкость между контактами : Не более 6 пФ.
Усилие расчленения соединителей : Не более 196,2 Н.

Условия эксплуатации

Температура окруж

2РМД39КПН22Ш5В1 — это кабельная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока, а также для внутреннего объемного монтажа. Она может работать с частотой до 3 МГц.

Технические характеристики

Тип соединителя : 2РМД.
Размер корпуса : 39.
Вид корпуса : Кабельный.
Вид патрубка : Прямой.
Вид гайки патрубка : Для неэкранированного кабеля.
Количество контактов : 22.
Часть соединителя : вилка.
Сочетание контактов : Все контакты диаметром 1,5 мм.
Покрытие контактов : Серебро.
Теплостойкость : +100° С

Электрические характеристики

Максимальная токовая нагрузка на одиночный контакт : 8 А.
Суммарная максимальная токовая нагрузка : 146 А.
Максимальное рабочее напряжение : 560 В и 700 В.
Максимальное испытательное напряжение : 1850 В и 2300 В в нормальных условиях

Механические и климатические характеристики

Сопротивление контактов : Не более 2,5 мОм.
Сопротивление изоляции : Не менее 5000 МОм.
Емкость между контактами : Не более 6 пФ.
Рабочая температура : От -60° С до +100° С.
Относительная влажность : До 98% при +25° С.
Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц

Применение

Эта вилка используется в различных электронных и электрических устройствах, где требуется надежное и прочное соединение. Она подходит для внутреннего монтажа и может выдерживать различные климатические условия, включая повышенную влажность и низкие температуры.

Описание

Назначение

Соединитель 2РМД39КПН22Ш5В1 представляет собой кабельную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока. Изделие применяется для внутреннего объемного монтажа и обеспечивает надежное и прочное соединение. Вилка может работать в цепях с частотой до 3 МГц. Основное назначение — коммутация электрических цепей в составе электронной и электрической аппаратуры.

Конструктивные особенности

Соединитель относится к типу 2РМД и имеет условный размер корпуса 39. Корпус кабельный, патрубок прямой, гайка патрубка предназначена для неэкранированного кабеля. Часть соединителя — вилка, что обозначается буквой «Ш». Количество контактов — 22. Все контакты имеют диаметр 1,5 мм, что соответствует обозначению «5». Материал покрытия контактов — серебро. Теплостойкость изделия достигает +100 °C. Конструкция рассчитана на подключение неэкранированного кабеля и внутренний объемный монтаж.

Электрические характеристики

Максимальная токовая нагрузка на одиночный контакт: 8 А.
Суммарная максимальная токовая нагрузка на соединитель: 146 А.
Максимальное рабочее напряжение: 560 В и 700 В.
Максимальное испытательное напряжение в нормальных климатических условиях: 1850 В и 2300 В.
Сопротивление контактов: не более 2,5 мОм.
Сопротивление изоляции: не менее 5000 МОм.
Емкость между контактами: не более 6 пФ.
Рабочая частота: до 3 МГц.

Механические и климатические характеристики

Усилие расчленения соединителей: не более 196,2 Н.
Рабочая температура: от -60 °C до +100 °C.
Относительная влажность: до 98 % при +25 °C.
Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц.

Применение

Вилка 2РМД39КПН22Ш5В1 используется в различных электронных и электрических устройствах, где требуется надежное и прочное соединение. Она подходит для внутреннего монтажа и может выдерживать различные климатические условия, включая повышенную влажность и вибрацию. Благодаря широкому диапазону рабочих температур и высоким электрическим характеристикам, соединитель применим в составе оборудования, работающего в жестких условиях эксплуатации. Также он может использоваться в цепях постоянного и переменного тока с частотой до 3 МГц.
