Назначение

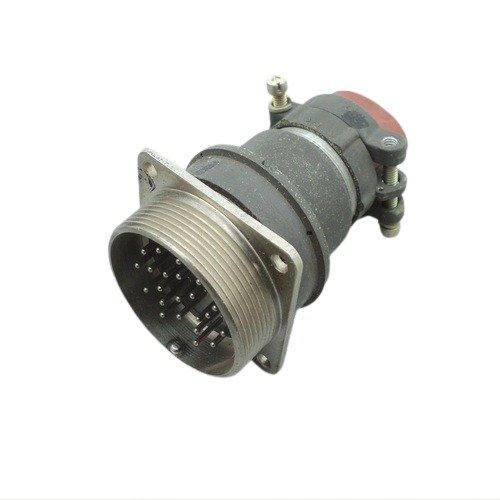

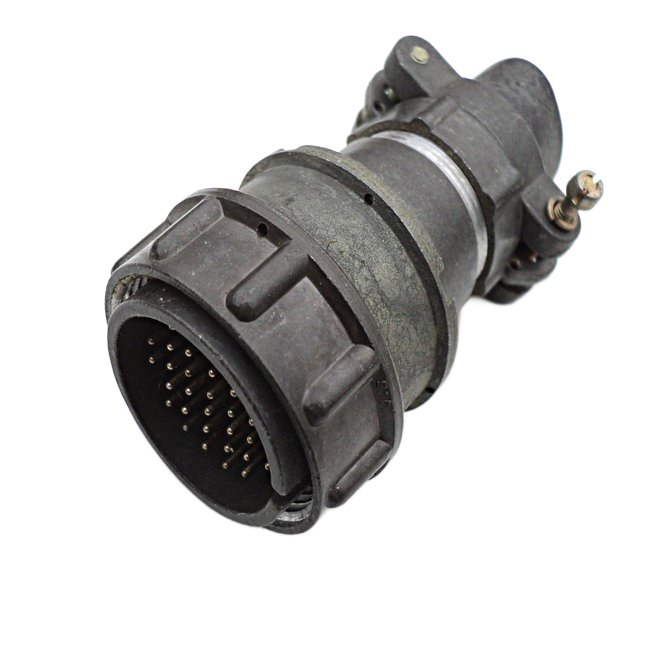

2РМД39КПН22ГВ1 «5» — это цилиндрический электрический разъём (вилка) серии 2РМД. Он предназначен для ручного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется во внутренней аппаратуре для надёжного подключения в радиоэлектронных и радиотехнических системах. Артикул товара — 2011, категория — 2РМД.

Разъём имеет негерметичное исполнение и резьбовое сочленение. Он подходит для внутреннего монтажа, в том числе объёмного или блочного. Конструкция рассчитана на эксплуатацию в составе ответственных электротехнических и радиотехнических устройств, где требуется стабильное электрическое соединение.

Подтверждённые особенности

Электрические параметры

• Количество контактов: 22 шт.
• Рабочее напряжение: до 700 В (амплитудное значение).
• Максимальная токовая нагрузка на контакт: до 8 А.
• Общая токовая нагрузка: до 146 А.
• Сопротивление контактов: не более 2,5 мОм для диаметра 1,5 мм.
• Материал контактов: золото или серебро, что обеспечивает высокую проводимость и защиту от коррозии.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность: 1850–2300 В в зависимости от напряжения.

Механические и климатические параметры

• Тип сочленения: резьбовое.
• Исполнение: негерметичное.
• Монтаж: внутренний, объёмный или блочный.
• Вибрация: до 5000 Гц при ускорении 490 м/с².
• Механические удары: до 5000 м/с².
• Диапазон рабочих температур: от -60 до +100 °С.
• Наработка: минимум 1000 часов.
• Число соединений-расчленений: 500.

Применение

Благодаря устойчивости к агрессивным условиям и высокой надёжности разъём 2РМД39КПН22ГВ1 «5» часто применяется в промышленной и военной технике. Его используют для подключения внутренней аппаратуры в радиоэлектронных и радиотехнических системах, где важны стабильность контакта, стойкость к вибрации и ударам, а также широкий температурный диапазон.

Модель подходит для цепей постоянного и переменного тока с частотой до 3 МГц. Резьбовое сочленение обеспечивает надёжную фиксацию, а негерметичное исполнение ориентировано на внутренний монтаж. Применение в объёмном или блочном монтаже позволяет использовать разъём в составе компактных и ответственных узлов.

Приемка

Приемка: «5». Это подтверждённая характеристика товара, указанная в данных о изделии. Она дополняет сведения о назначении и технических параметрах разъёма.
