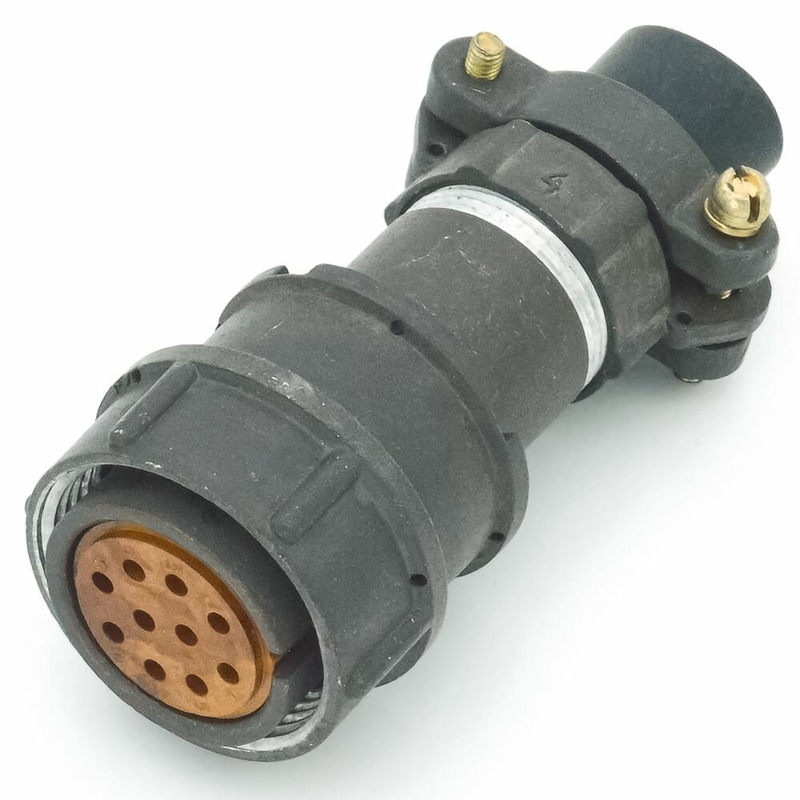

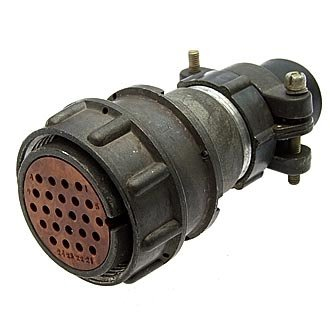

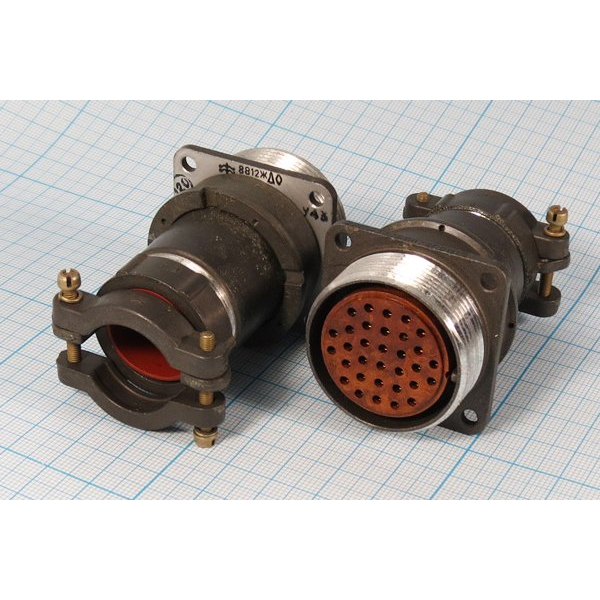

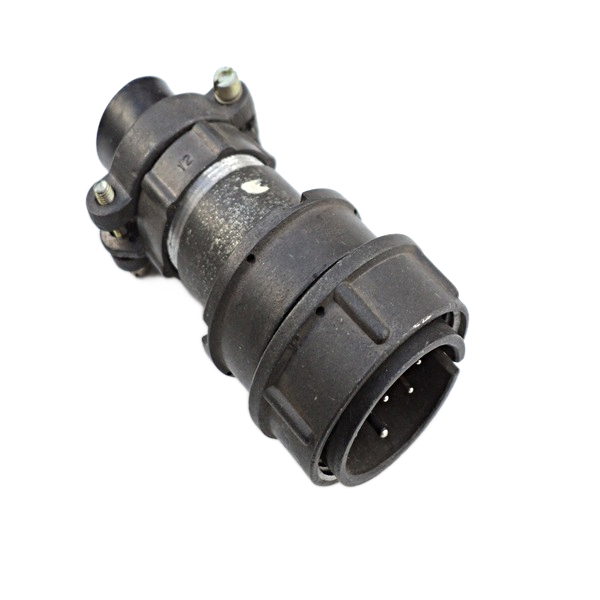

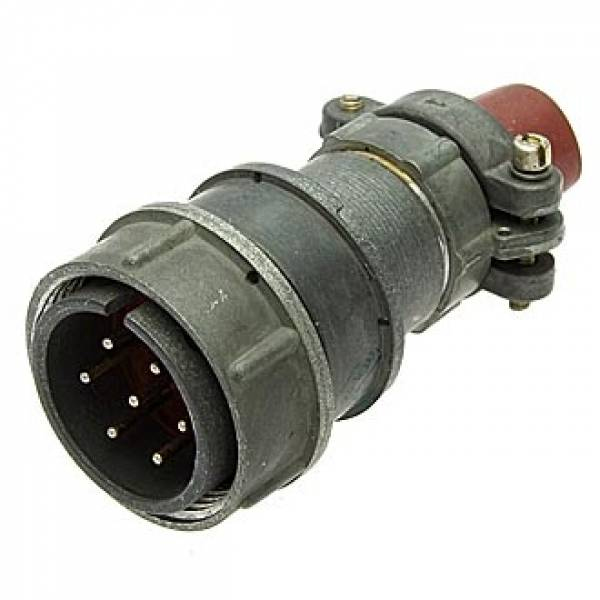

2РМД39КПН22Г5В1 «5» — это кабельная розетка из серии низкочастотных цилиндрических электрических соединителей 2РМД, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она имеет прямой патрубок для неэкранированного кабеля и используется для внутреннего объемного монтажа.

Обозначение

Расшифровка индекса: «К» — кабельный тип корпуса, «П» — прямой патрубок, «Н» — гайка для неэкранированного кабеля, «22» — 22 контакта диаметром 1,5 мм, «Г» — розетка, «5» — сочетание контактов, «В» — серебряное покрытие, «1» — теплостойкость до +100°C. Маркировка «5» часто указывает на выпуск завода «Элекон» (2015–2026 гг.). Сочленение резьбовое, поляризация одношпоночная.

Электрические характеристики

Максимальная токовая нагрузка — 8 А на контакт (суммарно до 146 А), рабочее напряжение до 700 В, испытательное — до 2300 В. Сопротивление контактов не более 2,5 мОм, изоляции — не менее 5000 МОм, ёмкость между контактами — до 6 пФ.

Условия эксплуатации

Рабочая температура от -60°C до +100°C, влажность до 98% при +25°C, вибрация 1–5000 Гц с ускорением 490 м/с², удар до 5000 м/с². Атмосферное давление от 133,32·10^{-12} Па до 506 кПа, акустический шум до 170 дБ. Наработка — 5000 ч, сочленений-расчленений — 500, срок хранения — 15 лет.
