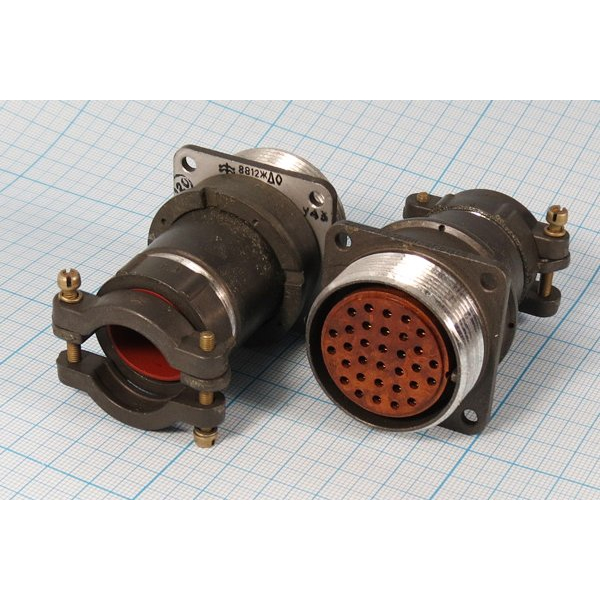

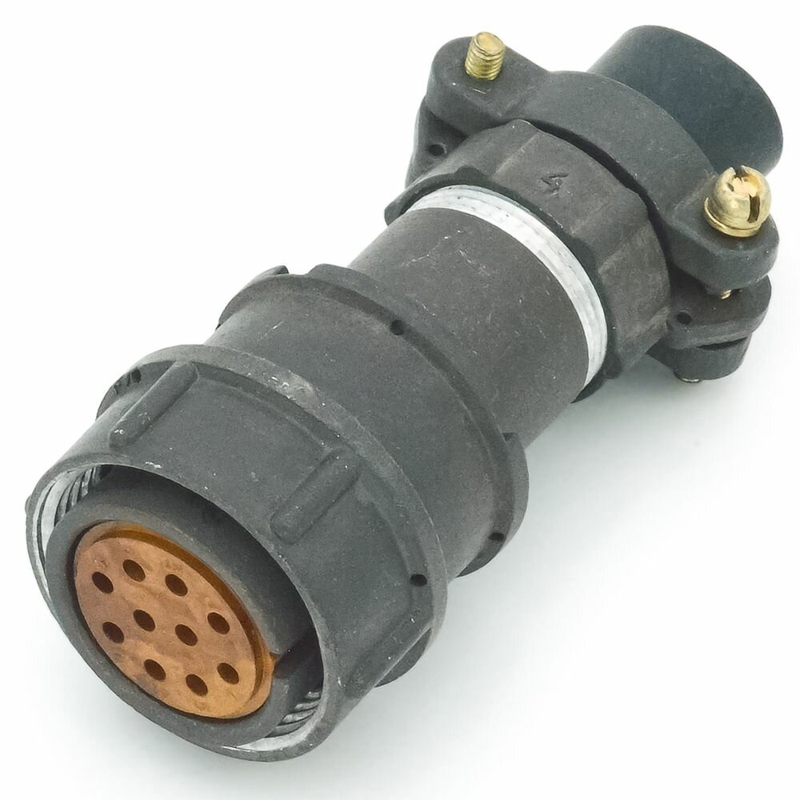

2РМД39КПН22Г5В1 «5» — это низкочастотный цилиндрический электрический разъём серии 2РМД, выполненный по конструкци ГОСТ/ТУ, предназначен для внутреннего объемного кабельного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Назначение и конструкция

Разъём применяется для соединения кабелей в стационарных и подвижных электрических устройствах, в том числе в условиях повышенных вибраций, перепадов температуры и давления.
Корпус — кабельный (буква «К»), с прямым патрубком («П») и гайкой для неэкранированного кабеля («Н»); исполнение «Г5» означает розетку с 22 контактами одинакового диаметра 1,5 мм.

Электрические параметры

• Максимальное рабочее напряжение — до 560–700 В постоянного или переменного тока.

• Максимальная токовая нагрузка на один контакт — до 8 А, суммарный ток пары соединителей — до порядка 100–150 А (в зависимости от типа вилка–розетка).

• Сопротивление контакта — не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм, ёмкость между соседними контактами — не более 6 пФ.

Контактная часть и материалы

Контакты имеют диаметр 1,5 мм и серебряное покрытие (буква «В»), что обеспечивает хорошую проводимость и коррозионную стойкость.
Маркировка «1» после «В» указывает на теплостойкость до +100 °C, что позволяет использовать разъём в условиях повышенной температуры.

Механические и климатические характеристики

• Сочленение — резьбовое, поляризация корпусов — одношпоночная.

• Рабочий диапазон температур — от −60 до +100 °C, при этом возможна смена температур до +180 °C.

• Относительная влажность при +25 °C — до 98%, допускаются пониженное и повышенное атмосферное давление.

Вибрация, удары и надёжность

Разъём выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 490 м/с², а также многократные механические удары ускорением до 1000 м/с² и одиночные удары до 5000 м/с².
Число сочленений/расчленений рассчитано не менее 500 циклов, минимальный срок сохраняемости — 15 лет, минимальная наработка — порядка 1000–5000 часов в зависимости от источника.

Таким образом, 2РМД39КПН22Г5В1 «5» — это надёжный, вибро‑ и термостойкий кабельный разъём для линий постоянного и переменного тока с относительно высокими токами и напряжениями, применяемый в промышленной и военной аппаратуре.
