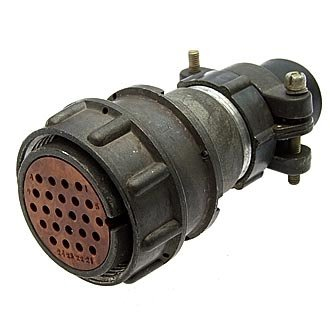

2РМД39КПН22Г5В1 «5» — это всеклиматическая кабельная розетка цилиндрического низкочастотного разъёма серии 2РМД, предназначенная для работы в электрических цепях постоянного и переменного тока.

Основные характеристики

Она имеет 22 контакта диаметром 1,5 мм с серебряным покрытием (обозначение «В»), максимальную токовую нагрузку на контакт до 8 А и рабочее напряжение до 700 В. Сопротивление контактов — не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — до 6 пФ. Электрическая прочность изоляции достигает 2300 В при 700 В рабочего напряжения.

Условия эксплуатации

Разъём рассчитан на температуру от -60°C до +100°C, повышенную влажность до 98% при +40°C, синусоидальную вибрацию (1–5000 Гц, до 490 м/с²) и механические удары (до 5000 м/с² одиночного действия). Поддерживает атмосферное давление от 133,32·10^{-12} Па до 506 кПа, акустический шум до 170 дБ.

Конструкция и надёжность

Сочленение резьбовое с одношпоночной поляризацией, усилие расчленения — до 196,2 Н, число циклов сочленений-расчленений — 500, наработка — минимум 5000 часов, срок сохраняемости — 15 лет. Масса патрубка — не более 51 г, длина — 67,5 мм; подходит для неэкранированного кабеля. Маркировка «5» указывает на вариант исполнения (например, период производства или спецификацию).
