Назначение

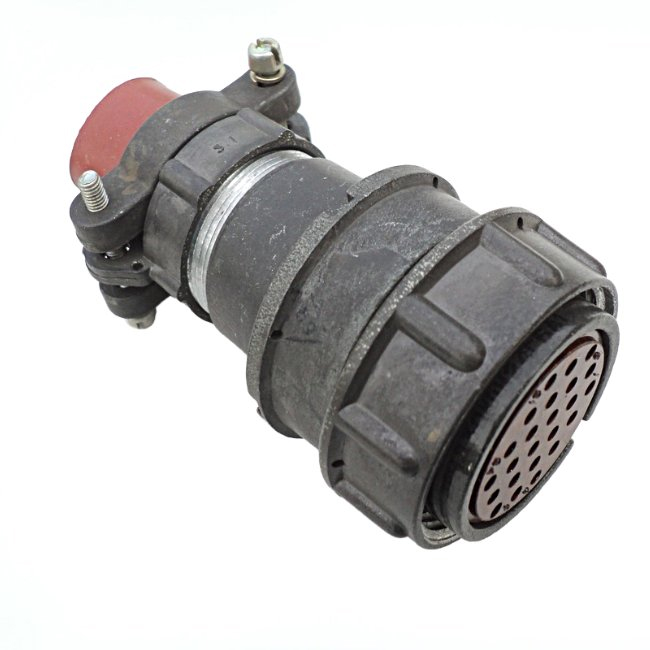

Разъем 2РМД39КПН22Г5В1 представляет собой кабельную розетку, предназначенную для ручного соединения в электрических цепях постоянного и переменного тока. Он применяется в различных промышленных и энергетических установках, где требуется надежное и долговечное соединение для передачи электроэнергии. Артикул товара — 2010, категория — 2РМД.

Основное назначение изделия — обеспечение электрического контакта между кабелем и оборудованием. Благодаря цилиндрической конструкции и прямому патрубку для неэкранированного кабеля разъем удобен для монтажа в условиях ограниченного пространства. Ручное соединение позволяет быстро подключать и отключать цепи без использования специального инструмента.

Технические характеристики

• Количество контактов: 22.
• Рабочее напряжение: до 700 В (в некоторых источниках указано до 560 В).
• Максимальная токовая нагрузка на одиночный контакт: до 8 А.
• Суммарная токовая нагрузка: до 146 А.
• Сопротивление контактов: не более 2,5 мОм (в некоторых источниках указано 0,0025 Ом для контактов диаметром 1,5 мм).
• Материал контактов: золото и серебро, что обеспечивает высокую проводимость и устойчивость к коррозии.
• Максимальная рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.
• Емкость между контактами: не более 6 пФ.

Конструкция и расшифровка обозначения

Конструкция разъема — цилиндрическая форма с прямым патрубком для неэкранированного кабеля. Маркировка 2РМД39КПН22Г5В1 содержит подробную информацию о типе и параметрах изделия.

• 2РМД — тип соединителя.
• 39 — условный размер корпуса.
• К — кабельный тип корпуса.
• П — прямой тип патрубка.
• Н — гайка патрубка для неэкранированного кабеля.
• 22 — количество контактов.
• Г — розетка.
• 5 — все контакты диаметром 1,5 мм.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до +100°C.

Применение и условия эксплуатации

Разъем 2РМД39КПН22Г5В1 используется в распределительных щитах, электромеханическом оборудовании и других устройствах, где требуется надежное электрическое соединение. Он подходит для цепей постоянного и переменного тока, а также для передачи сигналов с частотой до 3 МГц.

Условия эксплуатации: рабочая температура от -60°C до +100°C. Изделие выдерживает различные климатические воздействия, включая влажность и вибрации. Это делает его пригодным для применения в промышленных и энергетических установках с жесткими условиями работы.

Благодаря контактам из золота и серебра обеспечивается стабильное электрическое сопротивление и устойчивость к коррозии. Сопротивление изоляции не менее 5000 МОм и малая емкость между контактами (не более 6 пФ) позволяют использовать разъем в цепях, где важна помехозащищенность и точность передачи сигнала.
