Назначение и область применения

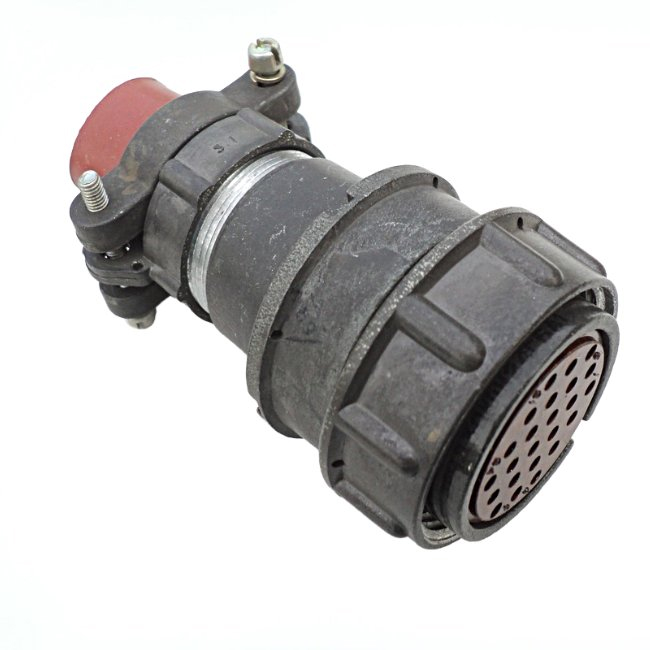

Разъем 2РМД39КПН22Г5В1 (артикул 2009) — кабельная розетка серии 2РМД, предназначенная для ручного соединения в электрических цепях постоянного и переменного тока. Изделие применяется в промышленных и энергетических установках, где требуется надежное и долговечное соединение для передачи электроэнергии.

Розетка рассчитана на эксплуатацию в составе электрических цепей с рабочим напряжением до 700 вольт; допускается работа при напряжении до 560 вольт. Благодаря цилиндрической конструкции и прямому патрубку для неэкранированного кабеля разъем удобен для внутреннего объемного монтажа, в том числе в условиях ограниченного пространства.

Технические характеристики

Электрические параметры

• Количество контактов: 22.
• Рабочее напряжение: до 700 вольт, также возможна работа при напряжении до 560 вольт.
• Максимальная токовая нагрузка на одиночный контакт: до 8 ампер.
• Суммарная токовая нагрузка на соединитель: до 146 ампер.
• Сопротивление контактов: не более 2,5 миллиома.
• Материал контактов: золото и серебро, что обеспечивает высокую проводимость и устойчивость к коррозии.
• Сопротивление изоляции: не менее 5000 мегаом.
• Емкость между контактами: не более 6 пикофарад.

Механические и климатические параметры

• Температура окружающего воздуха: рабочая от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность: до 98 процентов при температуре плюс 25 градусов Цельсия.
• Атмосферное давление: рабочее от значения 133,32, умноженного на 10 в минус двенадцатой степени паскаля, до 506 килопаскалей.
• Вибрация: синусоидальная в диапазоне частот от 1 герц до 5000 герц.
• Механические удары: с ускорением до 5000 метров на секунду в квадрате.
• Минимальная наработка: 5000 часов.
• Количество сочленений-расчленений: 500 раз.
• Минимальный срок сохраняемости: 15 лет.

Конструктивные особенности

Разъемы серии 2РМД имеют цилиндрическую форму и предназначены для внутреннего объемного монтажа. Модель 2РМД39КПН22Г5В1 оснащена прямым патрубком для неэкранированного кабеля. Такая конструкция упрощает подключение и обеспечивает защиту от внешних воздействий, а также способствует долговечности в эксплуатации.

Контакты изготовлены из золота и серебра. Это подтверждает высокую проводимость и устойчивость к коррозии. Сопротивление контактов не превышает 2,5 миллиома, сопротивление изоляции составляет не менее 5000 мегаом, а емкость между контактами — не более 6 пикофарад.

Условия эксплуатации и устойчивость

Изделие выдерживает испытания на воздействие климатических факторов, включая влажное тепло, иней и росу, а также воздействие озона. Рабочий диапазон температур окружающего воздуха — от минус 60 до плюс 100 градусов Цельсия. Относительная влажность может достигать 98 процентов при температуре плюс 25 градусов Цельсия.

Разъем способен работать при атмосферном давлении от значения 133,32, умноженного на 10 в минус двенадцатой степени паскаля, до 506 килопаскалей. Он выдерживает синусоидальную вибрацию в диапазоне от 1 герц до 5000 герц и механические удары с ускорением до 5000 метров на секунду в квадрате.

Применение

Кабельная розетка 2РМД39КПН22Г5В1 применяется в промышленных и энергетических установках для передачи электроэнергии. Она подходит для цепей постоянного и переменного тока, где необходимо надежное и долговечное соединение. Благодаря 22 контактам, рабочему напряжению до 700 вольт и токовой нагрузке до 8 ампер на одиночный контакт изделие может использоваться в ответственных узлах, требующих стабильной коммутации.

Минимальная наработка составляет 5000 часов, количество сочленений-расчленений — 500 раз, а минимальный срок сохраняемости — 15 лет. Производитель в предоставленных данных не указан. Артикул товара — 2009. Категория — 2РМД.
