Назначение

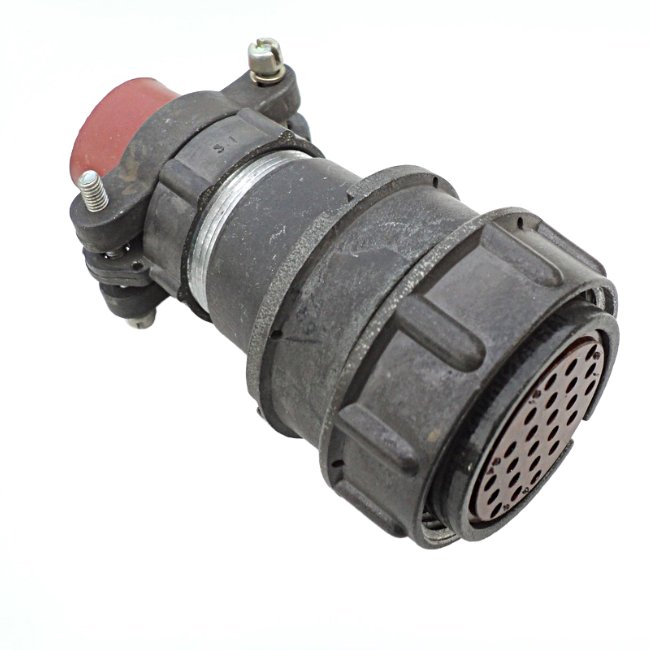

2РМД39КПН22Г5А1 — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа. Конструкция имеет прямой патрубок для подключения неэкранированного кабеля. Артикул товара — 2008, категория — 2РМД. Производитель в предоставленных данных не указан.

Розетка входит в группу соединителей 2РМД и предназначена для создания разъёмных электрических соединений в составе кабельных сборок. Она может использоваться в различных условиях эксплуатации, включая умеренный и холодный климат. Изделие выдерживает воздействие влажного тепла, инея и росы, а также озона.

Подтверждённые особенности и условное обозначение

Маркировка 2РМД39КПН22Г5А1 расшифровывается следующим образом.

• 2РМД — тип соединителя.
• 39 — условный размер корпуса.
• К — кабельный тип корпуса.
• П — прямой тип патрубка.
• Н — гайка патрубка для неэкранированного кабеля.
• 22 — количество контактов.
• Г — часть соединителя, а именно розетка.
• 5 — обозначение сочетания контактов: все контакты диаметром 1,5 мм.
• А — золотое покрытие контактов.
• 1 — теплостойкость до +100 °С.

Технические характеристики

Электрические параметры

• Максимальная токовая нагрузка на одиночный контакт — 8 А.
• Суммарная максимальная токовая нагрузка на соединитель — 146 А.
• Максимальное рабочее напряжение — 560 В и 700 В.
• Максимальное испытательное напряжение в нормальных климатических условиях — 1850 В и 2300 В.
• Максимальное испытательное напряжение при пониженном давлении — 350 В и 450 В.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.

Механические и эксплуатационные параметры

• Усилие расчленения соединителей — не более 196,2 Н (20 кгс).
• Минимальная наработка — 5000 часов.
• Число сочленений-расчленений — 500.
• Минимальный срок сохраняемости — 15 лет.

Условия эксплуатации

• Температура окружающего воздуха рабочая — от -60 °С до +100 °С.
• Температура окружающего воздуха предельная — от -60 °С до +70 °С.
• Относительная влажность — до 98 % при +25 °С.
• Атмосферное давление рабочее — 133,32 × 10 в минус 12 степени Па (10 в минус 12 степени мм ртутного столба).
• Атмосферное давление предельное — 12 кПа (90 мм ртутного столба).
• Вибрация и удары — изделие выдерживает синусоидальную вибрацию и механические удары.

Розетка рассчитана на эксплуатацию в умеренном и холодном климате. Она устойчива к воздействию влажного тепла, инея и росы, а также озона.

Применение

Благодаря совокупности подтверждённых параметров 2РМД39КПН22Г5А1 применяется для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Прямой патрубок и гайка предназначены для подключения неэкранированного кабеля. Наличие 22 контактов диаметром 1,5 мм с золотым покрытием позволяет использовать розетку в составе соединителей с учётом указанных электрических и климатических параметров.

Изделие может применяться в кабельных сборках и разъёмных соединениях, работающих при температурах от -60 °С до +100 °С, относительной влажности до 98 % при +25 °С и пониженном атмосферном давлении. Оно выдерживает синусоидальную вибрацию и механические удары. Минимальная наработка составляет 5000 часов, число сочленений-расчленений — 500, а минимальный срок сохраняемости — 15 лет.
