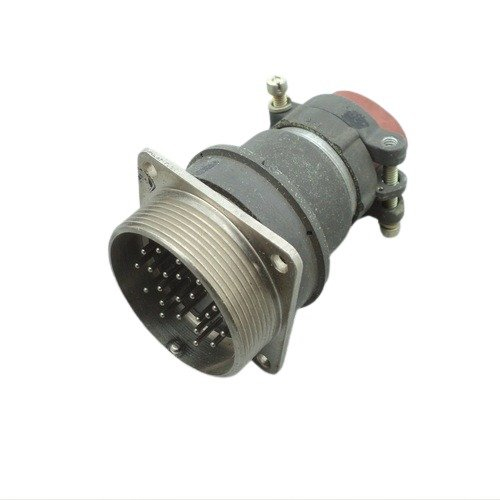

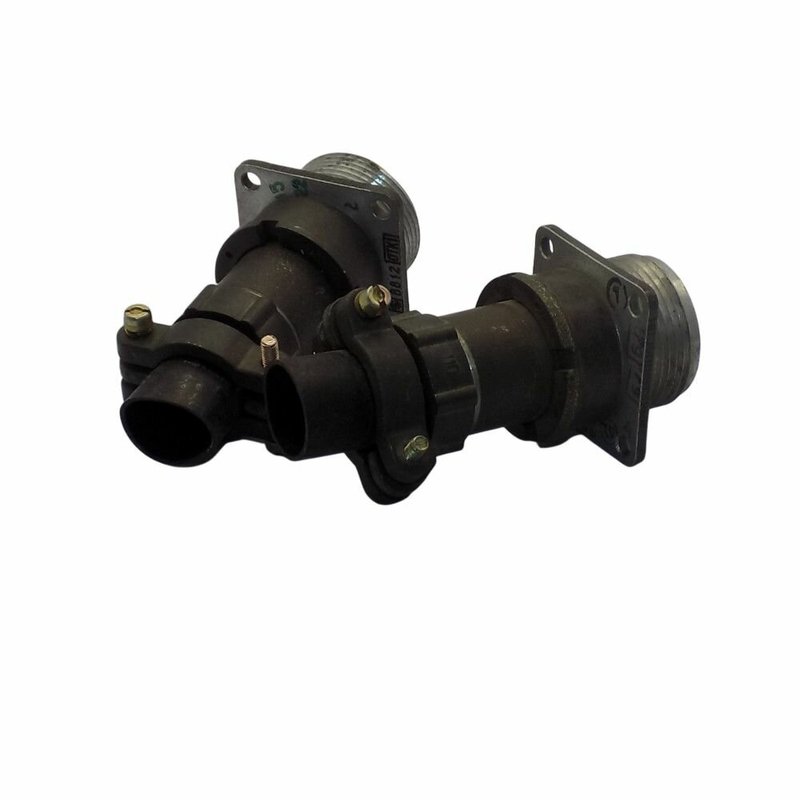

2РМД39БПН22Ш5В1 «5» — это низкочастотный цилиндрический соединитель (вилка) серии 2РМД, предназначенный для соединения электрических цепей в приборах и устройствах, преимущественно для внутреннего объемного монтажа.

Расшифровка обозначения

• 2РМД — тип соединителя (цилиндрический, низкочастотный, ручное соединение).

• 39 — условный размер корпуса (диаметр около 39 мм).

• Б — блочный (приборный) вид корпуса для монтажа на блок.

• П — прямой патрубок.

• Н — гайка патрубка для неэкранированного кабеля.

• 22Ш5 — вилка с 22 штыревыми контактами, сочетание «5» означает, что все контакты диаметром 1,5 мм.

• В1 — серебряное покрытие контактов и теплостойкость до +100 °C.

Электрические параметры

• Рабочее напряжение — до 560 В постоянного/переменного тока, максимальное не более 700 В.

• Максимальный ток на один контакт — до 8 А, общая токовая нагрузка — до 146 А.

• Сопротивление контактов — не более 2,5–5 мОм, сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — не более 6 пФ.

Климатические и механические условия

• Рабочий диапазон температур: от −60 до +100 °C, относится к климатическому исполнению УХЛ.

• Минимальная наработка — не менее 1000 часов, допускает до 500 сочленений–расчленений.

• Соединитель устойчив к вибрациям и механическим ударным нагрузкам, что позволяет использовать его в сложных условиях эксплуатации.

Применение и особенности

Разъем 2РМД39БПН22Ш5В1 применяют в электронной и силовой аппаратуре для соединения цепей с токами до ~140 А и напряжением до 700 В, в том числе в промышленных и транспортных устройствах. Блочный корпус, серебряные контакты и прямой патрубок обеспечивают надежный электрический контакт и удобство монтажа внутри приборных блоков.
