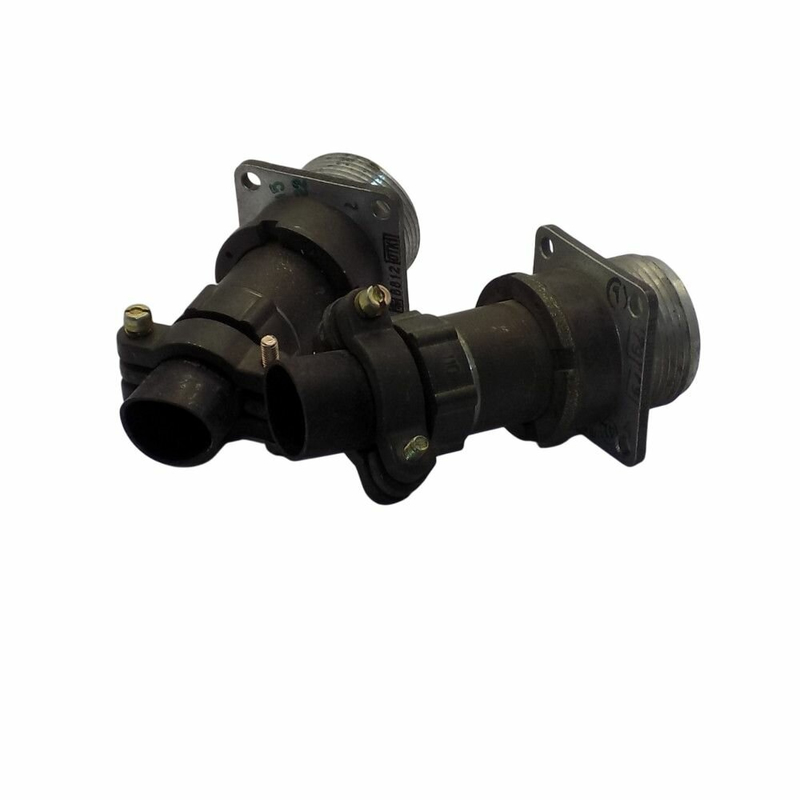

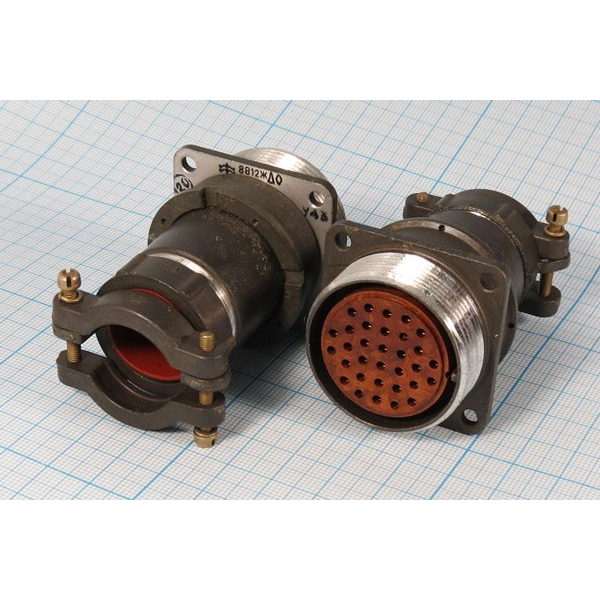

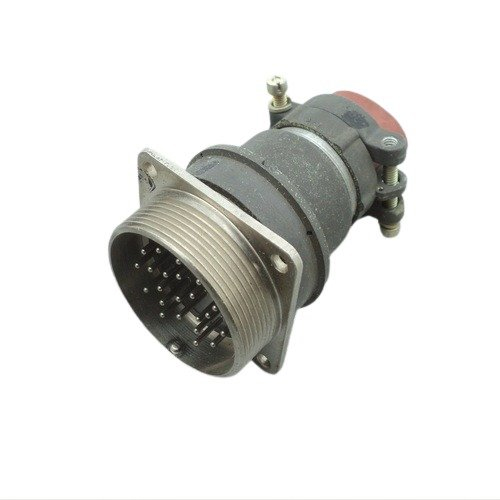

2РМД39БПН22Ш5В1 89г «5»
Технические характеристики
2РМД39БПН22Ш5В1 «5»
2РМД39БПН22Ш5В1 «5» — это вилка блочная (приборная) цилиндрическая низкочастотная из серии 2РМД, предназначенная для ручного соединения электрических цепей в электро- и радиоаппаратуре.
Назначение
Разъём используется для надёжного соединения и разъединения цепей постоянного и переменного тока с частотой до 3 МГц, напряжением до 700 В и общей токовой нагрузкой до 146 А.
Расшифровка маркировки
2РМД — тип соединителя (цилиндрический низкочастотный).
39 — условный размер корпуса (диаметр посадочного отверстия 39 мм).
Б — блочный (приборный) корпус.
ПН — прямой патрубок с гайкой для неэкранированного кабеля.
22 — количество контактов.
Ш — вилка (штыревые контакты).
5 — сочетание контактов (все диаметром 1,5 мм).
В — серебряное покрытие контактов.
1 — теплостойкость до +100 °С.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 700 В |
| Ток на контакт | до 8 А |
| Общая токовая нагрузка | до 146 А |
| Сопротивление контактов | ≤ 5 мОм |
| Сопротивление изоляции | ≥ 5000 МОм |
| Емкость между контактами | ≤ 6 пФ |
| Температурный диапазон | от -60 до +100 °С |
| Количество соединений | ≥ 500 |
| Наработка | ≥ 1000 часов |
Корпус выполнен из алюминиевого сплава АЛ-11, изолятор — из пресс-материала АГ-4, тип климатики — УХЛ или всеклиматическое исполнение.
