Назначение

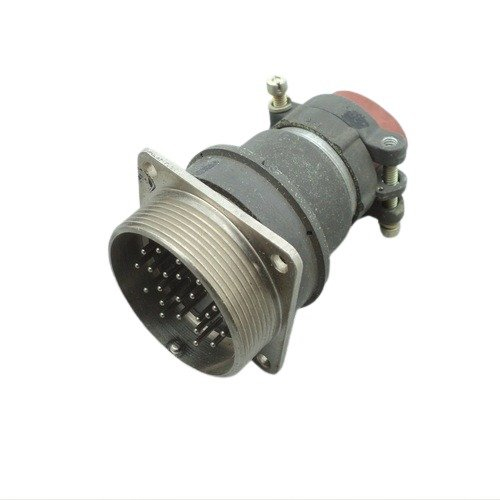

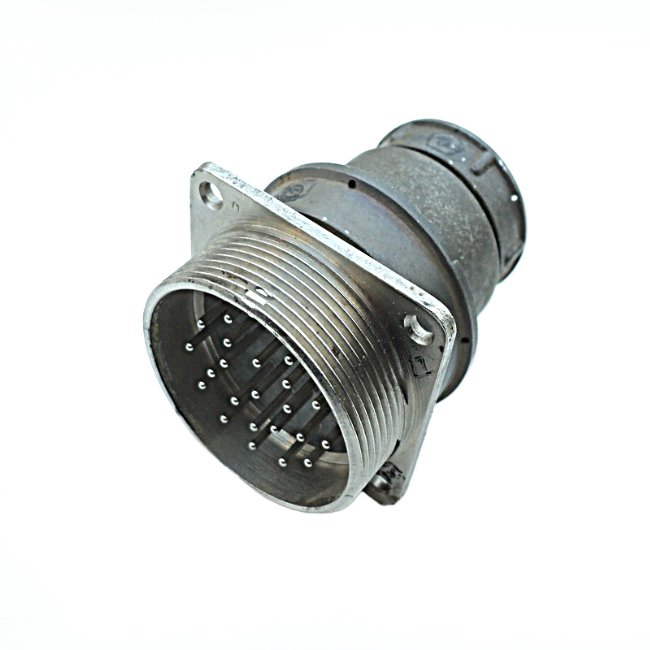

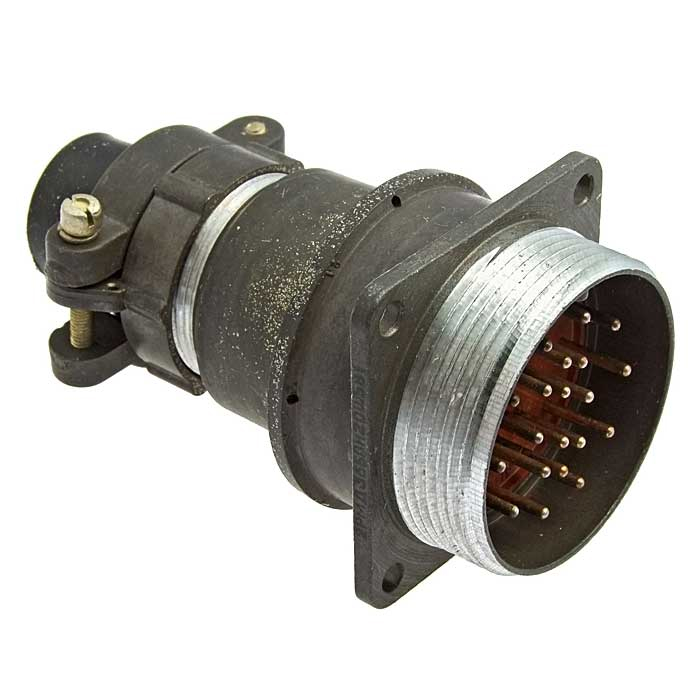

Разъём 2РМД39БПН22Ш5В1 относится к серии коннекторов ручного соединения, предназначенных для внутреннего объёмного монтажа. Такие изделия применяются для соединения электрических цепей в составе различных электрических устройств и систем, где требуется надёжное и прочное соединение. По данным каталога, серия рассчитана на работу в цепях с нагрузкой до 260 А и напряжением до 700 В, как в постоянном, так и в переменном токе. Для конкретного исполнения 2РМД39БПН22Ш5В1 в характеристиках указаны максимальная общая токовая нагрузка не более 146 А и максимальная токовая нагрузка на одиночный контакт не более 8 А.

Расшифровка обозначения

• 2РМД — тип соединителя.
• 39 — условный размер корпуса.
• Б — приборный вид корпуса.
• П — прямой патрубок.
• Н — гайка патрубка для неэкранированного кабеля.
• 22 — количество контактов.
• Ш — вилка.
• 5 — сочетание контактов, все контакты — 1,5 мм.
• В — покрытие контактов серебром.
• 1 — теплостойкость до 100 °С.

Подтверждённые особенности и характеристики

Разъём имеет 22 контакта и относится к негерметичным изделиям климатического исполнения УХЛ. Контакты изготовлены из серебра и имеют серебряное покрытие. Рабочее напряжение не превышает 700 В. Сопротивление контактов составляет 5 МОм, сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — не более 6 пФ. Температурный диапазон эксплуатации — от -60 до +100 °С. Минимальная наработка — не менее 1000 часов. Максимальное количество сочленений-расчленений — 500 раз.

• Тип: негерметичный, климатика УХЛ.
• Количество контактов: 22.
• Рабочее напряжение: не более 700 В.
• Максимальная токовая нагрузка на одиночный контакт: не более 8 А.
• Максимальная общая токовая нагрузка: не более 146 А.
• Сопротивление контактов: 5 МОм.
• Материал контактов: серебро.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Температурный диапазон: от -60 до +100 °С.
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.

Применение

Благодаря набору характеристик 2РМД39БПН22Ш5В1 может использоваться во внутреннем объёмном монтаже электрических устройств и систем. Изделие подходит для коммутации цепей постоянного и переменного тока с учётом указанных ограничений по напряжению и току. Применение возможно в составе оборудования, где требуется разъёмное соединение с ручным сочленением и расчленением, рассчитанное на умеренное количество циклов подключения. Негерметичное исполнение и климатика УХЛ определяют область использования с учётом условий эксплуатации.

Условия эксплуатации и надёжность

Разъём рассчитан на работу при температуре от -60 до +100 °С. Теплостойкость исполнения достигает 100 °С. Минимальная наработка составляет не менее 1000 часов, а ресурс сочленений-расчленений — до 500 раз. Эти параметры подтверждают возможность применения изделия в задачах, где важны стабильное соединение и предсказуемый ресурс. Артикул товара — 2005, категория — 2РМД.
