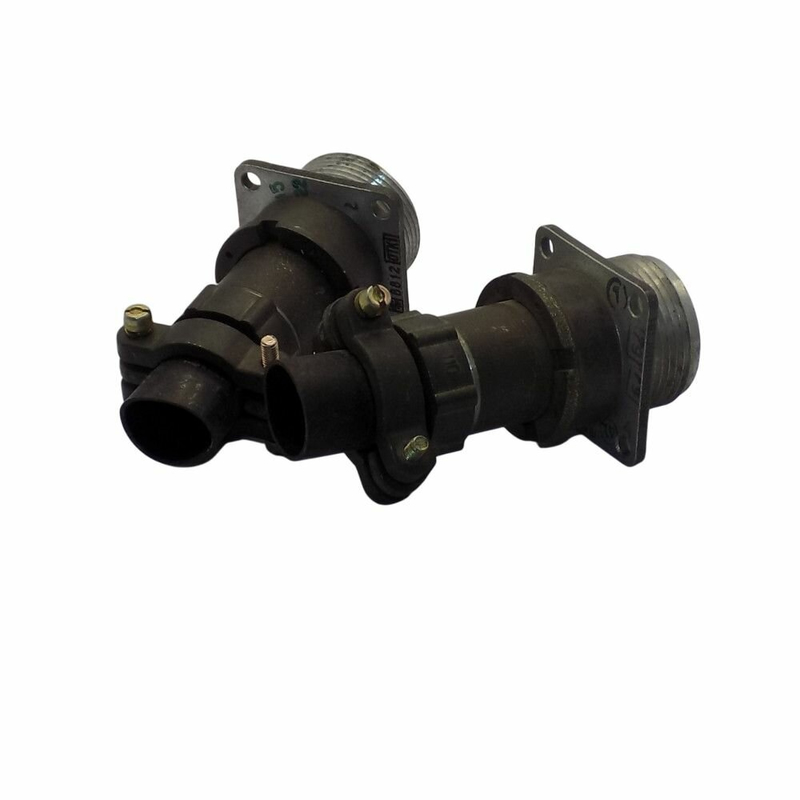

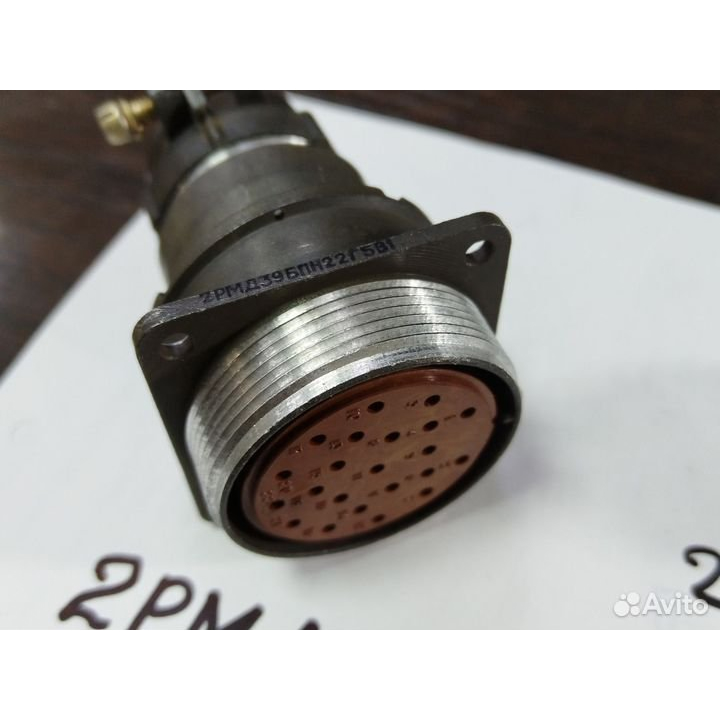

2РМД39БПН22Г5В1 «5» — это блочная розетка цилиндрического низкочастотного разъёма серии 2РМД с резьбовой фиксацией.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: 2РМД — тип соединителя, 39 — условный размер корпуса, Б — блочный (приборный) корпус, ПН — прямой патрубок с гайкой для неэкранированного кабеля, 22 — количество контактов, Г — розетка, 5 — сочетание контактов (все диаметром 1,5 мм), В — серебряное покрытие контактов, 1 — теплостойкость до 100°C, В — всеклиматическое исполнение.

Назначение и применение

Разъём предназначен для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении 560 В (максимум 700 В). Он применяется в электро- и радиоаппаратуре специального и общего назначения, включая монтаж на блок.

Технические характеристики

• Рабочая температура: от -60 до +100°C.

• Сопротивление контактов: не более 2,5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Максимальный ток на контакт: до 8 А.

• Срок сохраняемости: 15 лет.
  Соединение резьбовое, поляризация одношпоночная.
