Назначение и общая информация

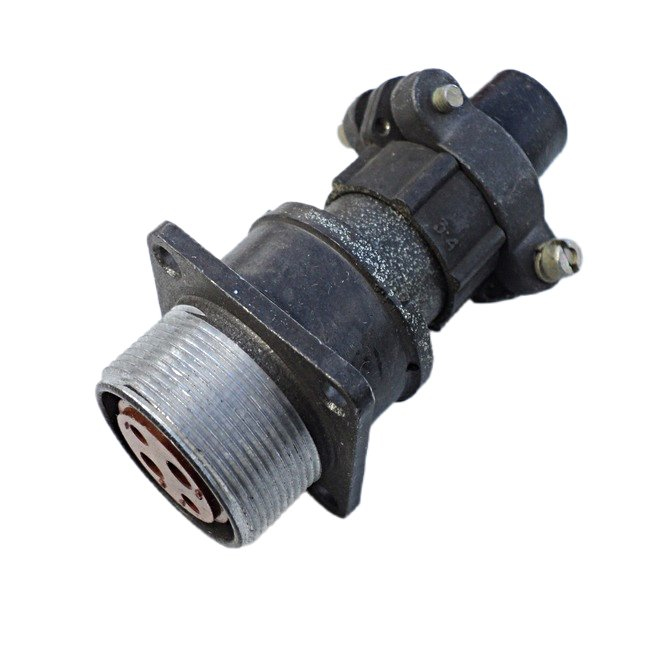

2РМД39БПН22Г5В1 — это розетка из серии цилиндрических разъёмов 2РМД, предназначенная для ручного соединения контактов. Артикул товара — 2004, категория — 2РМД. Производитель в предоставленных данных не указан. Изделие применяется для внутреннего объёмного монтажа и обеспечивает электрическое соединение цепей в составе различных электротехнических и электронных систем.

Согласно имеющемуся описанию, розетка способна соединять цепи с нагрузкой до 260 А и напряжением до 700 В. При этом в технических характеристиках указаны максимальное рабочее напряжение 560/700 В, максимальная токовая нагрузка на одиночный контакт 8 А и максимальная общая токовая нагрузка 146 А. Разъёмы серии 2РМД могут работать с постоянным и переменным током частотой до 3 МГц.

Технические характеристики

• Тип соединителя: розетка.
• Марка: 2РМД.
• Габарит: 39.
• Количество контактов: 22.
• Максимальное рабочее напряжение: 560/700 В.
• Максимальная рабочая частота: 3 МГц.
• Максимальная токовая нагрузка на одиночный контакт: 8 А.
• Максимальная общая токовая нагрузка: 146 А.
• Сопротивление контактов: 5 МОм.
• Материал контактов: золото и серебро.
• Покрытие контактов: серебро.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.

Расшифровка обозначения

Обозначение 2РМД39БПН22Г5В1 описывает конструктивные и электрические особенности розетки. Ниже приведена расшифровка по элементам.

• 2РМД — тип соединителя.
• 39 — условный размер корпуса.
• Б — тип корпуса, блочный (приборный).
• П — вид патрубка, прямой.
• Н — вид гайки патрубка, для неэкранированного кабеля.
• 22 — количество контактов.
• Г — часть соединителя, розетка.
• 5 — обозначение сочетания контактов, все контакты диаметром 1,5 мм.
• В — покрытие контактов, серебро.
• 1 — теплостойкость, 100 градусов Цельсия.

Особенности конструкции и совместимость

Розетка 2РМД39БПН22Г5В1 имеет 22 контакта и рассчитана на ручное соединение цилиндрических контактов. Контакты выполнены с покрытием из серебра, а в качестве материалов контактов указаны золото и серебро. Конструкция предназначена для внутреннего объёмного монтажа, что позволяет использовать изделие в составе приборов и блоков, где требуется компактное размещение и надёжное электрическое соединение.

Ответной частью для данной розетки служат вилки с соответствующими обозначениями, например 2РМД39К22Ш5В1. При подборе ответного соединителя следует учитывать тип корпуса, габарит 39, количество контактов 22 и сочетание контактов, обозначенное индексом 5.

Применение и условия эксплуатации

Розетка применяется в электрических системах, где необходимо обеспечить прочное и надёжное соединение цепей. Она может использоваться для постоянного и переменного тока с частотой до 3 МГц. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия, минимальная наработка — не менее 1000 часов, а количество сочленений-расчленений — до 500 раз.

Благодаря техническим характеристикам изделие подходит для внутреннего монтажа в составе оборудования, где предъявляются требования к электрической прочности, стабильности контакта и стойкости к температурным воздействиям. При монтаже важно соблюдать допустимые токовые и электрические нагрузки, указанные для одиночного контакта и для общей нагрузки на соединитель.
