Назначение

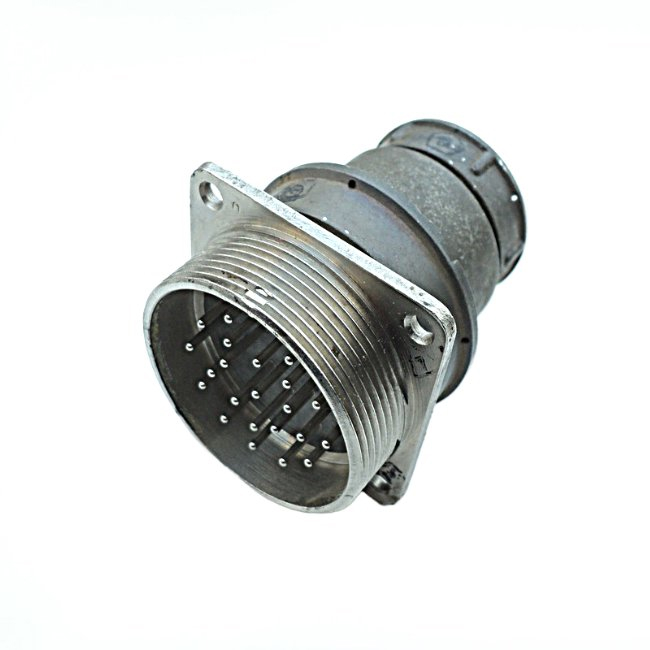

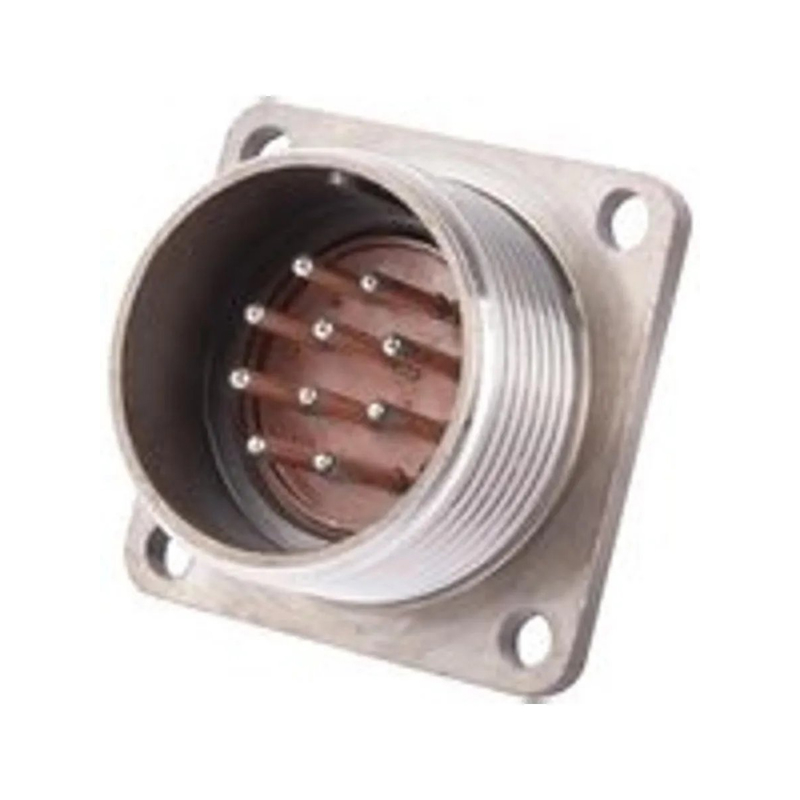

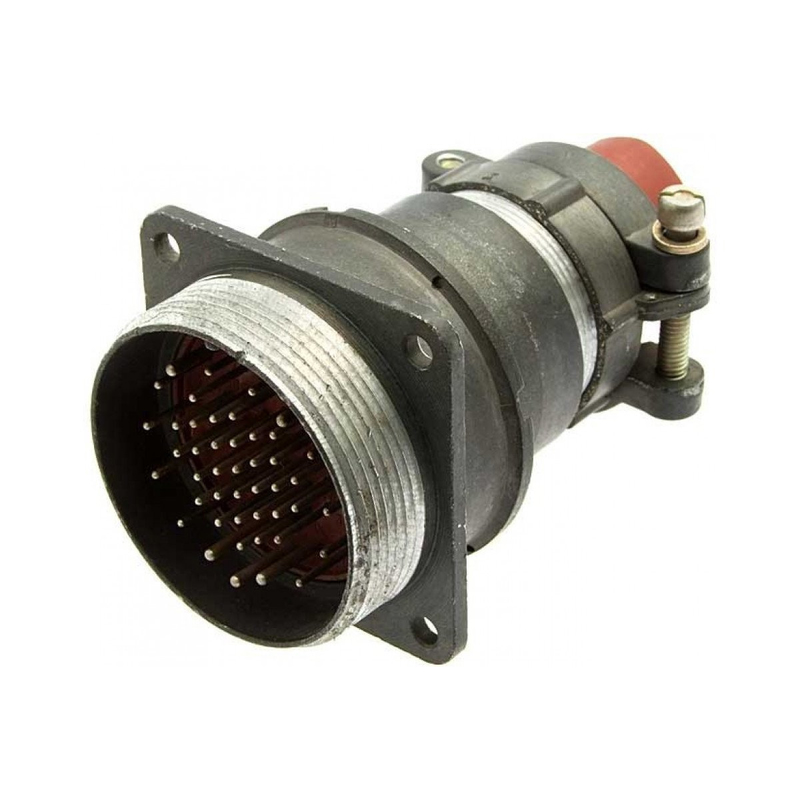

2РМД39БПЭ22Ш5В1 представляет собой блочную (приборную) вилку из серии цилиндрических электрических соединителей 2РМД. Изделие предназначено для ручного сочленения и расчленения с ответными кабельными розетками той же серии при внутреннем объёмном монтаже. Вилка рассчитана на работу в составе промышленного и электронного оборудования, где требуется надёжное разъёмное соединение электрических цепей с рабочим напряжением до 700 В.

Конструкция блочного типа предполагает установку вилки непосредственно на корпус прибора или устройства через монтажное отверстие. Условный размер корпуса 39 определяет посадочные габариты и совместимость с ответными частями соответствующего типоразмера. Изделие применяется в системах автоматики, измерительной технике, источниках питания, блоках управления и другом оборудовании, эксплуатируемом в умеренном и холодном климате.

Подтверждённые особенности

Соединитель имеет 22 контактные группы сигнального типа Ш и относится к климатическому исполнению УХЛ — негерметичному варианту для умеренного и холодного климата. Рабочий температурный диапазон составляет от минус 60°C до плюс 100°C, что подтверждает теплостойкость класса 1 и допускает эксплуатацию при температуре до 100°C.

Электрические параметры изделия включают:

• рабочее напряжение — не более 700/560 В;
• максимальная токовая нагрузка на одиночный контакт — не более 8 А;
• общая токовая нагрузка на все контакты — не более 146 А;
• переходное сопротивление контактов — не более 5 мОм;
• ёмкость между соседними контактами — не более 6 пФ;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Контактные поверхности имеют серебряное покрытие (обозначение В), что обеспечивает стабильное низкое переходное сопротивление и высокую электропроводность в рабочих режимах. По механическим характеристикам соединитель выдерживает до 500 циклов сочленения и расчленения и механические удары с ускорением до 1000 м/с².

Применение и эксплуатационные условия

Вилка рассчитана на работу в условиях повышенной влажности до 98% при температуре плюс 40°C, а также при пониженном атмосферном давлении. Допустимые механические воздействия включают вибрационные нагрузки, характерные для промышленного оборудования. Наработка изделия составляет не менее 1000 часов, гарантийный срок хранения — 15 лет.

Монтаж производится на приборную панель или корпус оборудования, после чего вилка фиксируется и готова к многократным подключениям ответной розетки. Конструкция предусматривает прямой монтаж и экранированное исполнение корпуса, что повышает помехозащищённость соединения и снижает влияние внешних электромагнитных полей на передаваемые сигналы.

Расшифровка обозначения

1. 2РМД — обозначение серии цилиндрических соединителей;
2. 39 — условный размер корпуса;
3. БПЭ — блочный корпус, прямой монтаж, экранированное исполнение;
4. 22Ш — 22 контакта сигнального типа;
5. 5В — группа 5, покрытие контактов серебром;
6. 1 — теплостойкость до 100°C.

Ответной частью для данной вилки служат совместимые розетки из серии 2РМД с соответствующим условным размером корпуса и количеством контактов. Артикул изделия — 70123.
