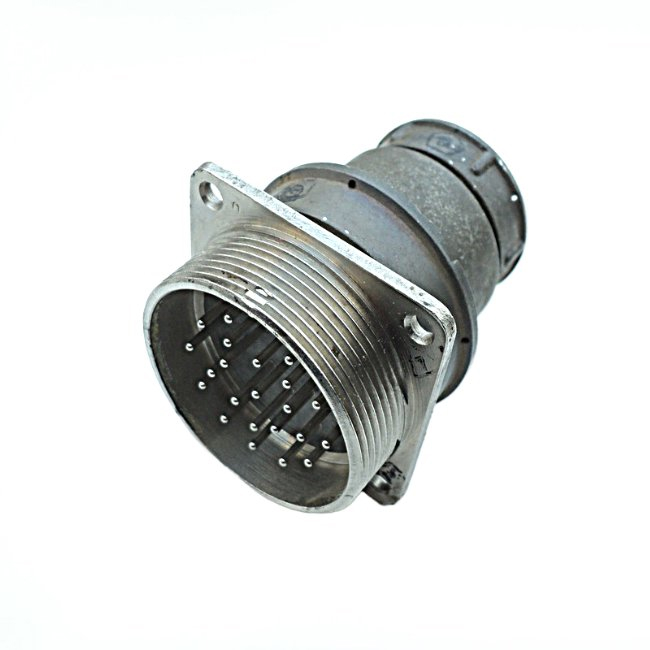

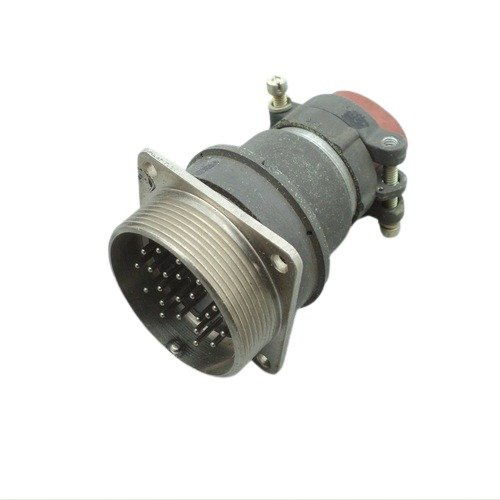

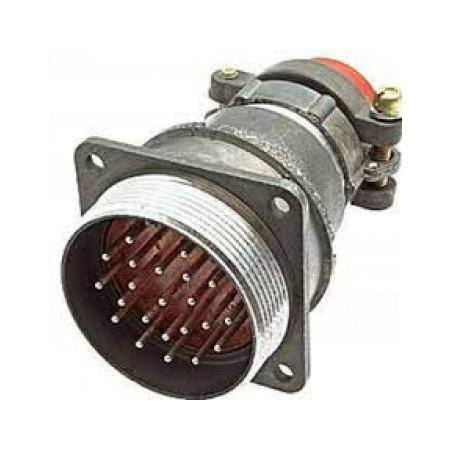

2РМД39БПЭ22Ш5В1

Цена: ПОД ЗАКАЗ

Технические характеристики

2РМД39БПЭ22Ш5В1

Разъем 2РМД39БПЭ22Ш5В1 представляет собой цилиндрический коннектор ручного соединения, предназначенный для внутреннего объемного монтажа. Он используется для соединения электрических цепей с нагрузкой до 260 А и напряжением до 700 В. Разъемы типа 2РМД могут работать с постоянным и переменным током частотой до 3 МГц.

Технические характеристики:

Тип соединителя : Негерметичный, климатика УХЛ.
Количество контактов : 22.
Рабочее напряжение : Не более 700 / 560 В.
Максимальная токовая нагрузка на одиночный контакт : Не более 8 А.
Максимальная общая токовая нагрузка : Не более 146 А.
Сопротивление контактов : 5 МОм.
Материал контактов : Золото / серебро.
Емкость между контактами : Не более 6 пФ.
Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.
Рабочая температура окружающей среды : От -60 до +100 °С.
Минимальная наработка : Не менее 1000 часов.
Максимальное количество сочленений-расчленений : 500 раз.

Расшифровка обозначения:

2РМД : Тип соединителя.
39 : Условный размер корпуса.
Б : Приборный (блочный) корпус.
П : Прямой патрубок.
Э : Гайка для экранированного кабеля.
22 : Количество контактов.
Ш : вилка.
5 : Все контакты диаметром 1,5 мм.
В : Серебряное покрытие контактов.
1 : Теплостойкость до 100 °С.

Применение:
Разъемы типа 2РМД используются в различных электрических цепях, включая промышленное и бытовое оборудование. Они обеспечивают надежное соединение и могут выдерживать различные климатические условия.

Описание

Назначение и общее описание

Разъем 2РМД39БПЭ22Ш5В1 представляет собой цилиндрический коннектор ручного соединения, предназначенный для внутреннего объемного монтажа. Он используется для соединения электрических цепей с нагрузкой до 260 А и напряжением до 700 В.

Разъемы типа 2РМД могут работать с постоянным и переменным током частотой до 3 МГц. Данная модель относится к негерметичным соединителям климатического исполнения УХЛ.

Технические характеристики

Тип соединителя: негерметичный, климатика УХЛ.
Количество контактов: 22.
Рабочее напряжение: не более 700 / 560 В.
Максимальная токовая нагрузка на одиночный контакт: не более 8 А.
Максимальная общая токовая нагрузка: не более 146 А.
Сопротивление контактов: 5 МОм.
Материал контактов: золото / серебро.
Емкость между контактами: не более 6 пФ.
Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
Рабочая температура окружающей среды: от -60 до +100 °С.
Минимальная наработка: не менее 1000 часов.
Максимальное количество сочленений-расчленений: 500 раз.

Расшифровка обозначения

2РМД: тип соединителя.
39: условный размер корпуса.
Б: приборный (блочный) корпус.
П: прямой патрубок.
Э: гайка для экранированного кабеля.
22: количество контактов.
Ш: вилка.
5: все контакты диаметром 1,5 мм.
В: серебряное покрытие контактов.
1: теплостойкость до 100 °С.

Применение

Разъемы типа 2РМД используются в различных электрических цепях, включая промышленное и бытовое оборудование. Они обеспечивают надежное соединение и могут выдерживать различные климатические условия.

Благодаря негерметичному исполнению и климатическому исполнению УХЛ, данные соединители подходят для эксплуатации в условиях умеренного и холодного климата. Они рассчитаны на работу при температуре от -60 до +100 °С, что делает их пригодными для использования в разнообразных условиях.

Максимальное количество сочленений-расчленений составляет 500 раз, а минимальная наработка — не менее 1000 часов, что говорит о достаточной долговечности для применения в составе промышленного и бытового оборудования.
