Назначение

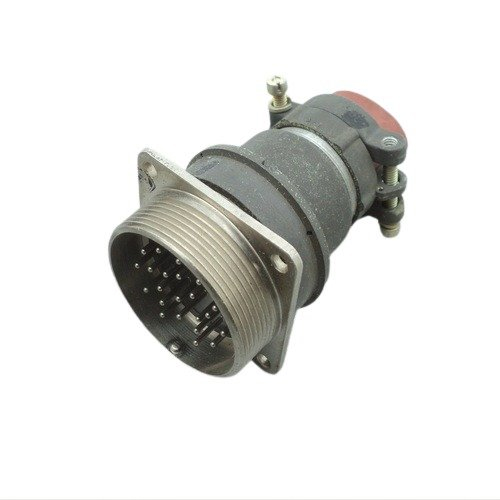

Соединитель 2РМД39Б22ШВ1 «5» с артикулом 2003 относится к категории 2РМД и представляет собой цилиндрический низкочастотный электрический соединитель серии 2РМД (2РМДТ). Его назначение — обеспечение надёжного электрического соединения в различных устройствах, где требуется передача сигналов и мощности. Изделие выполнено в негерметичном, тропико- и всеклиматическом исполнении, имеет резьбовой вид сочленения и экранированную конструкцию. Соединитель состоит из розетки и вилки, которые могут быть блочными или кабельными.

Расшифровка обозначения и конструктивные особенности

Условное обозначение 2РМД39Б22ШВ1 расшифровывается следующим образом:

1. 2РМД — тип соединителя;
2. 39 — условный размер корпуса, диаметр посадочного отверстия 39 мм;
3. Б — блочный (приборный) вид корпуса;
4. 22 — количество контактов;
5. Ш — вид патрубка или модификация;
6. В1 — вариант исполнения с теплостойкостью до 100 градусов Цельсия.

Диаметр контактов составляет 1 мм. Монтаж выполняется пайкой: объёмный, внутренний. Конструкция предусматривает экранирование и резьбовое сочленение, что важно для стабильной работы в условиях электромагнитных помех и механических нагрузок.

Технические характеристики

• Максимальное рабочее напряжение — до 700 В;
• Рабочая частота — до 3 МГц;
• Сопротивление изоляции — не менее 5000 МОм;
• Максимальный ток на контакт — около 8 А;
• Суммарный ток — до 146 А;
• Усилие расчленения — до 196 Н;
• Количество контактов — 22;
• Диаметр контактов — 1 мм;
• Вид сочленения — резьбовой;
• Исполнение — негерметичное, тропико- и всеклиматическое;
• Экранирование — предусмотрено.

Условия эксплуатации и надёжность

Соединитель рассчитан на работу в жёстких условиях. Он выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате, температуру от минус 60 до плюс 100 градусов Цельсия. Допускается влажность 98 процентов при температуре плюс 40 градусов Цельсия и пониженное давление до 10 в минус двенадцатой степени миллиметра ртутного столба.

Показатели надёжности: наработка 1000 часов и 500 циклов сочленения. Это подтверждает пригодность изделия для ответственных применений, где требуется длительная и стабильная работа.

Применение

Такие соединители используются в авиации, судостроении, радиоэлектронике и промышленной аппаратуре для передачи сигналов и мощности. Благодаря высокой надёжности, экранированной конструкции и широкому диапазону рабочих температур изделие подходит для бортовых, судовых и стационарных систем, а также для промышленного оборудования.

Приёмка и дополнительные сведения

В характеристиках VirtueMart для товара указана приёмка: «5». Артикул товара — 2003. Категория — 2РМД. Название — 2РМД39Б22ШВ1 «5».

Сведения о производителе, стране производства, гарантии и комплектации в предоставленных данных не указаны. Краткое описание из каталога также не указано.
