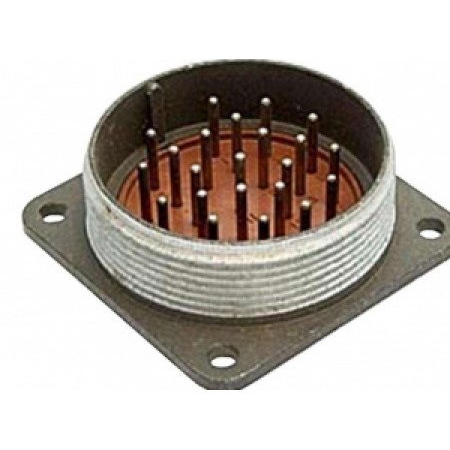

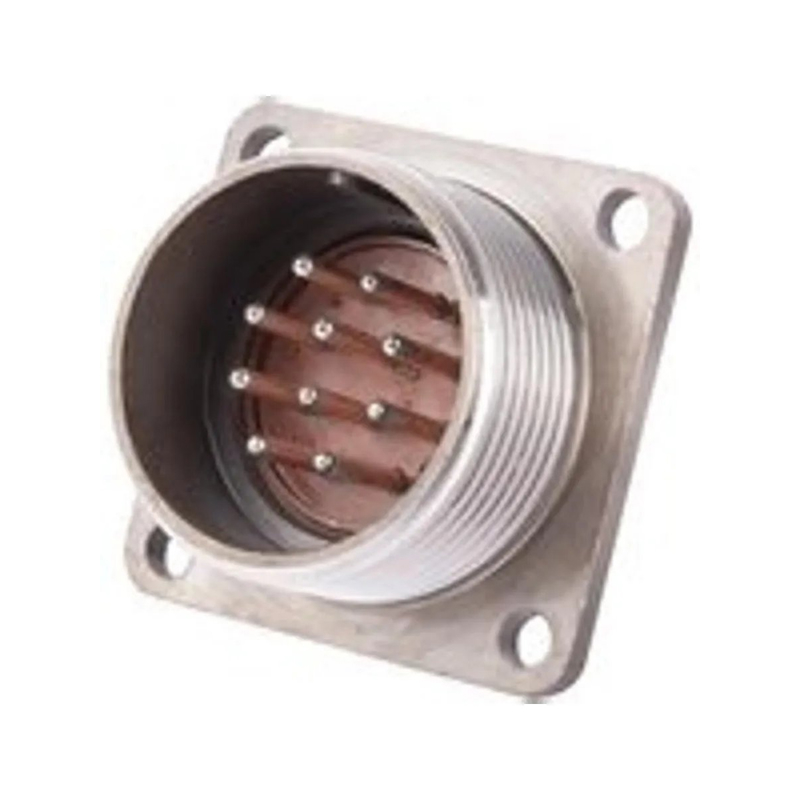

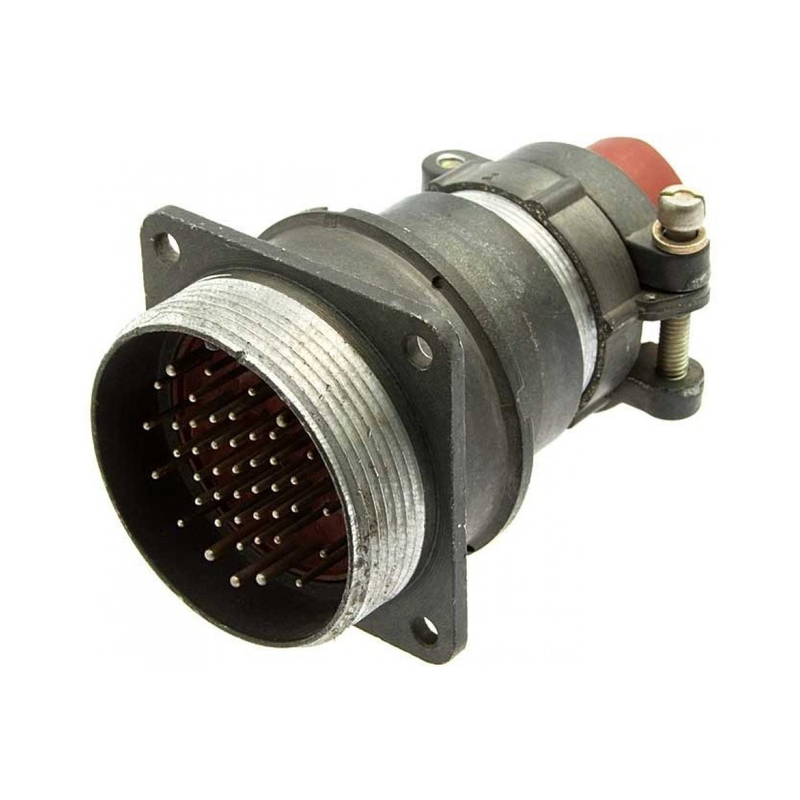

2РМД39Б22Ш5В1 Вилка блочная 81г

Цена:

390 ₽

В наличии: 49 шт.

Технические характеристики

2РМД39Б22Ш5В1 Вилка блочная

2РМД39Б22Ш5В1 — это цилиндрический разъем‑вилка серии 2РМД с блочным корпусом, предназначенная для внутреннего объемного монтажа в приборах и аппаратуре. Чаще всего используется в электрических цепях постоянного и переменного тока для соединения модулей внутри шкафов, блоков и плат.

Назначение и область применения

Разъем служит для быстрого соединения и разъединения электрических цепей в условиях промышленной и радиоэлектронной аппаратуры, в том числе в системах автоматики, контроля и измерения. Имеет негерметичное исполнение, рассчитано на всеклиматическое или климатическое исполнение УХЛ (в зависимости от модификации).

Конструкция и тип корпуса

Вилка выполнена с приборным блочным корпусом (буква «Б» в обозначении означает приборный тип корпуса), монтируется на плате или в стенке блока. Корпус имеет условный размер 39, диаметр посадочного отверстия около 39 мм, контакты диаметром 1 мм, установлены в изоляторах блочной конструкции.

Количество контактов и электрические параметры

Разъем имеет 22 контакта, что позволяет передавать несколько сигнальных и силовых цепей через один соединитель. Максимальное рабочее напряжение обычно до 560–700 В (в зависимости от режима и условий эксплуатации), токовая нагрузка на один контакт — до 8 А, суммарная токовая нагрузка на разъем — до примерно 146 А.

Электрические и эксплуатационные характеристики

Сопротивление контактов не более 5 мОм, что обеспечивает низкие потери и стабильное соединение. Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм, электрическая прочность изоляции — до порядка 1,8–2,3 кВ в зависимости от номинала рабочего напряжения.

Условия эксплуатации

Разъём рассчитан на широкий диапазон температур, в типичных исполнениях интервал рабочих температур от примерно −60 до +100 °C. Ресурс по числу сочленений достигает порядка 500 циклов, гарантированная наработка и срок сохраняемости соответствуют требованиям к промышленным разъёмам 2РМ‑серии.

Описание

Назначение и область применения

Разъём 2РМД39Б22Ш5В1 представляет собой цилиндрическую блочную вилку серии 2РМД, предназначенную для внутреннего объёмного монтажа в приборах и аппаратуре промышленного и радиоэлектронного назначения. Изделие применяется в электрических цепях постоянного и переменного тока и служит для быстрого соединения и разъединения модулей внутри шкафов, блоков и плат.

Основные области использования — системы автоматики, контроля, измерения и управления, где требуется надёжная коммутация нескольких сигнальных и силовых цепей через один соединитель. Разъём рассчитан на негерметичное исполнение и применяется в аппаратуре с климатическим исполнением УХЛ или всеклиматическим, в зависимости от конкретной модификации и условий эксплуатации.

Конструкция и электрические параметры

Вилка выполнена с приборным блочным корпусом — буква «Б» в обозначении указывает на приборный тип корпуса. Изделие монтируется на плате или в стенке блока, что обеспечивает удобство внутреннего монтажа и надёжную фиксацию в аппаратуре. Условный размер корпуса составляет 39, диаметр посадочного отверстия — около 39 мм. Контакты диаметром 1 мм установлены в изоляторах блочной конструкции.

Электрические характеристики

Количество контактов — 22
Максимальное рабочее напряжение — до 560–700 В в зависимости от режима и условий эксплуатации
Токовая нагрузка на один контакт — до 8 А
Суммарная токовая нагрузка на разъём — до примерно 146 А
Сопротивление контактов — не более 5 мОм
Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм
Электрическая прочность изоляции — до порядка 1,8–2,3 кВ в зависимости от номинала рабочего напряжения

Условия эксплуатации и ресурс

Разъём рассчитан на широкий диапазон рабочих температур. В типичных исполнениях интервал составляет от примерно минус 60 до плюс 100 градусов Цельсия, что допускает применение изделия в аппаратуре, эксплуатируемой в жёстких климатических условиях.

Ресурс по числу сочленений достигает порядка 500 циклов. Гарантированная наработка и срок сохраняемости соответствуют требованиям, предъявляемым к промышленным разъёмам серии 2РМ. Низкое переходное сопротивление контактов обеспечивает стабильное электрическое соединение и минимальные потери в цепи.

Год выпуска — 81. Разъём предназначен для применения в составе электротехнической и радиоэлектронной аппаратуры, где требуется компактное блочное соединительное решение с большим числом контактов и возможностью многократного сочленения.
