2РМД39Б22Ш5В1: блочный цилиндрический разъём для многоконтактных цепей

2РМД39Б22Ш5В1 — низкочастотный цилиндрический электрический соединитель серии 2РМД, предназначенный для стационарного приборного монтажа и коммутации многопроводных цепей. Исполнение с блочным корпусом позволяет устанавливать разъём на панель, корпус оборудования или шкаф автоматики, обеспечивая разъёмное подключение внешнего кабеля.

Разъёмы данного типа применяют в промышленной аппаратуре, системах управления, измерительных комплексах, источниках питания, испытательном оборудовании и других устройствах, где требуется надёжно объединить большое число электрических линий в одном интерфейсе.

Расшифровка маркировки

Обозначение 2РМД39Б22Ш5В1 содержит ключевые сведения о конструкции изделия:

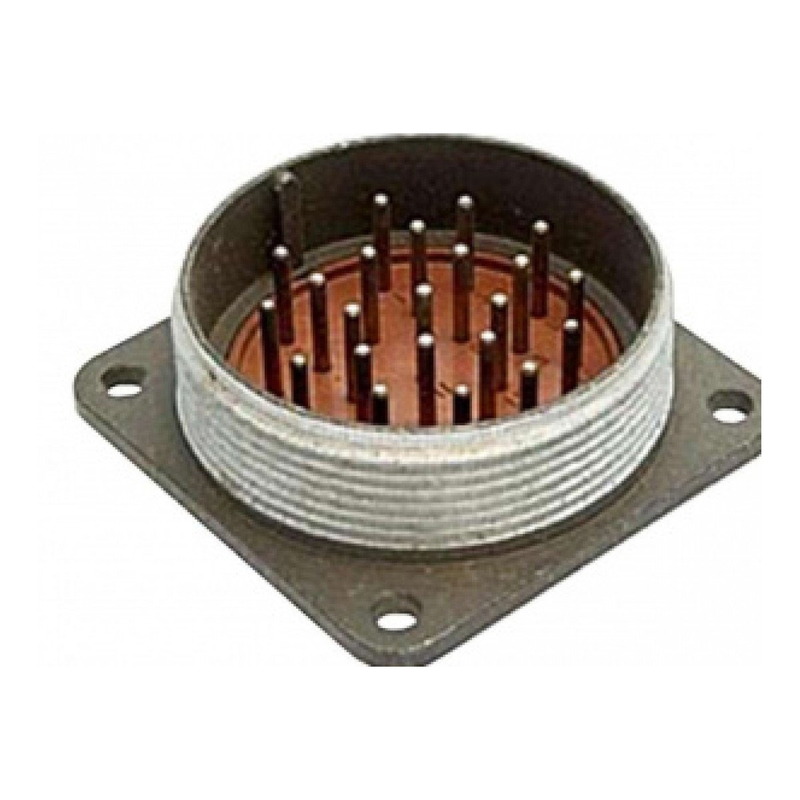

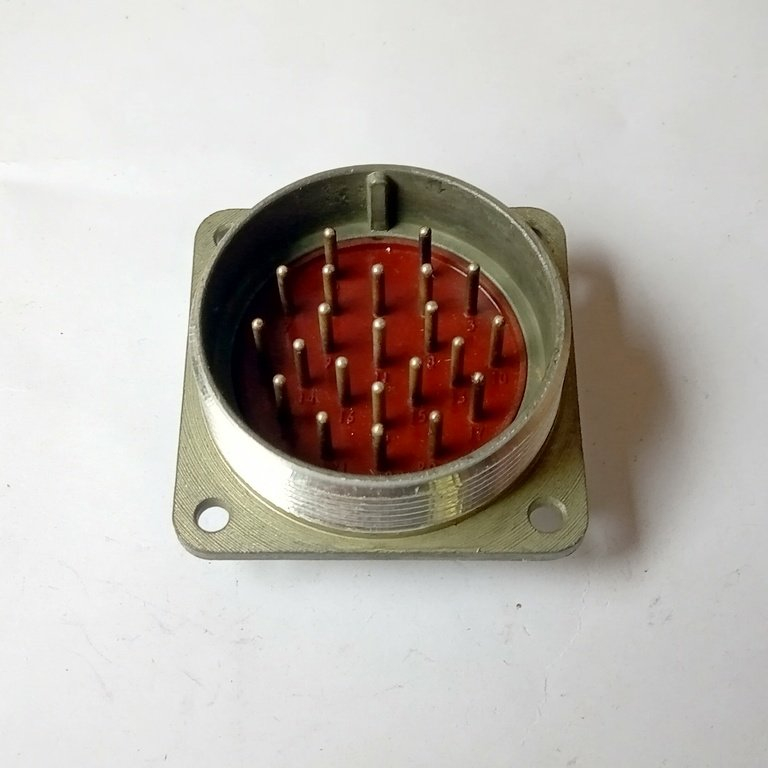

Таким образом, 2РМД39Б22Ш5В1 представляет собой панельную вилку с 22 штыревыми контактами , рассчитанную на работу в составе разъёмного соединения с ответной кабельной частью соответствующей серии и контактной схемы.

Основные технические особенности

Конструкция разъёма построена на металлическом корпусе и изоляторах, фиксирующих контакты в заданной схеме. Для корпуса указывается алюминиевый сплав АЛ-11, а в качестве изоляционного материала применяется пресс-материал АГ-4. Контактная группа имеет серебряное покрытие, которое способствует снижению переходного сопротивления и улучшает электрический контакт при регулярных сочленениях.

К основным параметрам, приводимым для 2РМД39Б22Ш5В1, относятся:

• 22 электрических контакта в исполнении со штырями.

• Условный размер корпуса — 39.

• Диаметр контактов — 1 мм.

• Максимальное рабочее напряжение — до 560 В.

• Допустимая суммарная токовая нагрузка — до 50 А.

• Сопротивление изоляции — не менее 1000 МОм.

• Рабочий температурный диапазон — от −60 до +100 °C.

• Ресурс по сочленениям и расчленениям — 500 циклов.

• Минимальная наработка — 5000 часов.

• Срок сохраняемости — до 25 лет при соблюдении условий хранения.

Следует учитывать, что допустимые электрические нагрузки конкретной цепи определяются не только характеристиками соединителя, но и сечением подключаемого проводника, способом монтажа, температурой окружающей среды, компоновкой оборудования и режимом одновременной нагрузки контактов.

Конструктивное исполнение

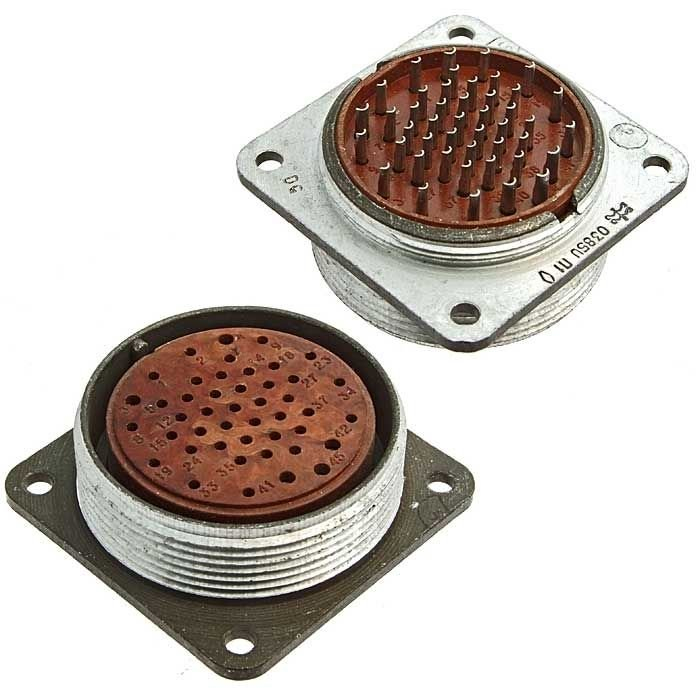

Буква «Б» в обозначении указывает на блочное исполнение: разъём предназначен для закрепления на приборной панели или стенке корпуса. Монтажная часть имеет фланец, который обеспечивает механическую фиксацию изделия. Для корпуса 39 указываются установочные параметры, включая посадочный диаметр 39 мм, резьбу М39×1 и наружную резьбу М42×1,5; максимальная длина составляет около 25 мм.

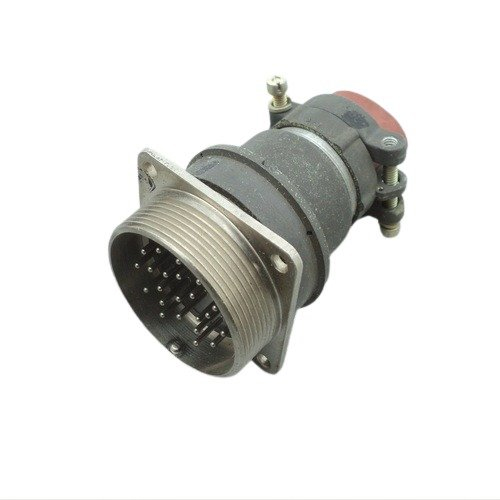

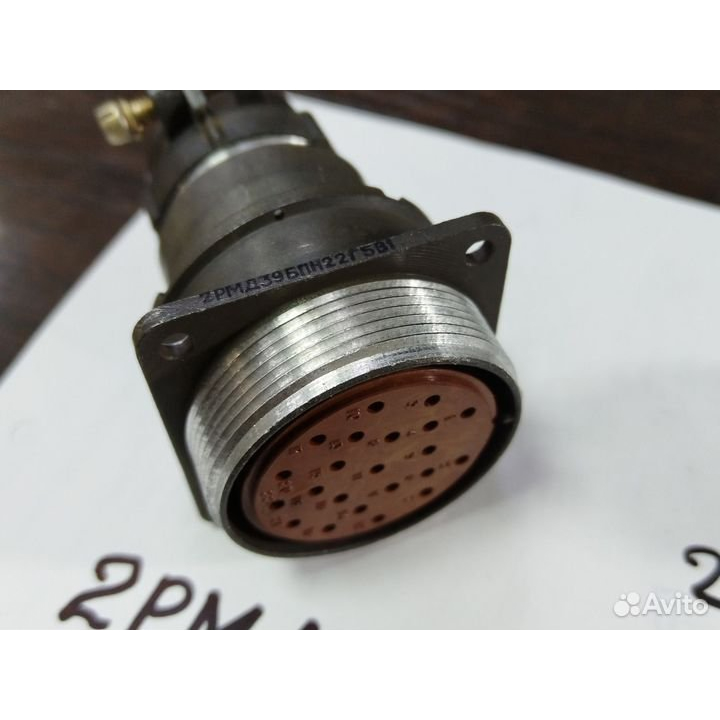

Штыревые контакты вилки должны соединяться с ответной частью, имеющей гнездовые контакты и совпадающую схему расположения. При подборе важно проверять не только серию и число контактов, но и тип корпуса, пол контактов, вариант контактной вставки и совместимость по способу монтажа. Кабельная и блочная части образуют соединение только в правильной паре: приборная вилка должна работать с соответствующей кабельной розеткой.

Где применяется 2РМД39Б22Ш5В1

Блочный разъём 2РМД39Б22Ш5В1 подходит для оборудования, в котором нужно вывести на панель несколько силовых, управляющих или сигнальных цепей. На практике его используют для:

• Подключения кабельных жгутов к приборам и электронным блокам.

• Коммутации цепей управления в промышленной автоматике.

• Межблочных соединений в измерительной и испытательной технике.

• Подключения исполнительных механизмов, датчиков и периферийных модулей.

• Формирования разъёмных интерфейсов в шкафах управления и специализированной аппаратуре.

• Ремонта и замены соединителей в ранее разработанных системах, использующих серию 2РМД.

При проектировании или замене разъёма важно сопоставить распиновку контактов, электрические нагрузки, климатические условия эксплуатации и механический способ фиксации кабеля. Точная идентификация маркировки 2РМД39Б22Ш5В1 помогает избежать ошибки при подборе ответной части и обеспечивает совместимость с существующей кабельной системой.
