Назначение

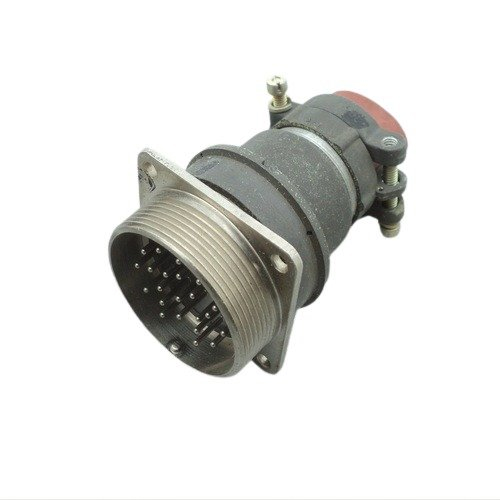

2РМД39Б22ГВ1 «5» — блочная розетка из серии цилиндрических электрических разъёмов 2РМД. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц в радиоэлектронной и радиотехнической аппаратуре. Разъём применяется там, где требуется надёжное соединение длинных цепей в аппаратуре общего назначения. Артикул товара — 2001, категория — 2РМД.

Основные характеристики

Электрические параметры

• Количество контактов — 22.
• Диаметр контактов — 1 мм.
• Максимальное рабочее напряжение — 560–700 В.
• Токовая нагрузка — до 8 А на контакт.
• Суммарная токовая нагрузка — до 146 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — до 6 пФ.
• Электрическая прочность изоляции — 1850–2300 В.

Условия эксплуатации

Разъём рассчитан на работу при температуре от -60 до +100 °C. Он сохраняет работоспособность при пониженном давлении до 12 кПа и повышенном давлении до 506 кПа. Изделие выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением до 490 м/с², а также одиночные удары. Климатическое исполнение — УХЛ или тропикоустойчивое.

Конструкция и особенности

Корпус разъёма блочный, соединение резьбовое. Контакты извлекаемые, с покрытием серебром или золотом. Монтаж — внутренний объёмный с обжимкой контактов. Общее количество соединений-расчленений достигает 500. Такая конструкция обеспечивает стабильный электрический контакт и удобство обслуживания при монтаже и эксплуатации.

Применение

2РМД39Б22ГВ1 «5» используется для надёжного соединения длинных цепей в аппаратуре общего назначения. Благодаря 22 контактам, рабочему напряжению 560–700 В и токовой нагрузке до 8 А на контакт разъём подходит для радиоэлектронной и радиотехнической аппаратуры, где требуется передача постоянного и переменного тока частотой до 3 МГц. Изделие рассчитано на эксплуатацию в жёстких климатических и механических условиях, включая вибрацию, удары, пониженное и повышенное давление.

Приемка

Для товара указана приемка «5». Это подтверждает соответствие изделия установленным требованиям для данной категории продукции.
