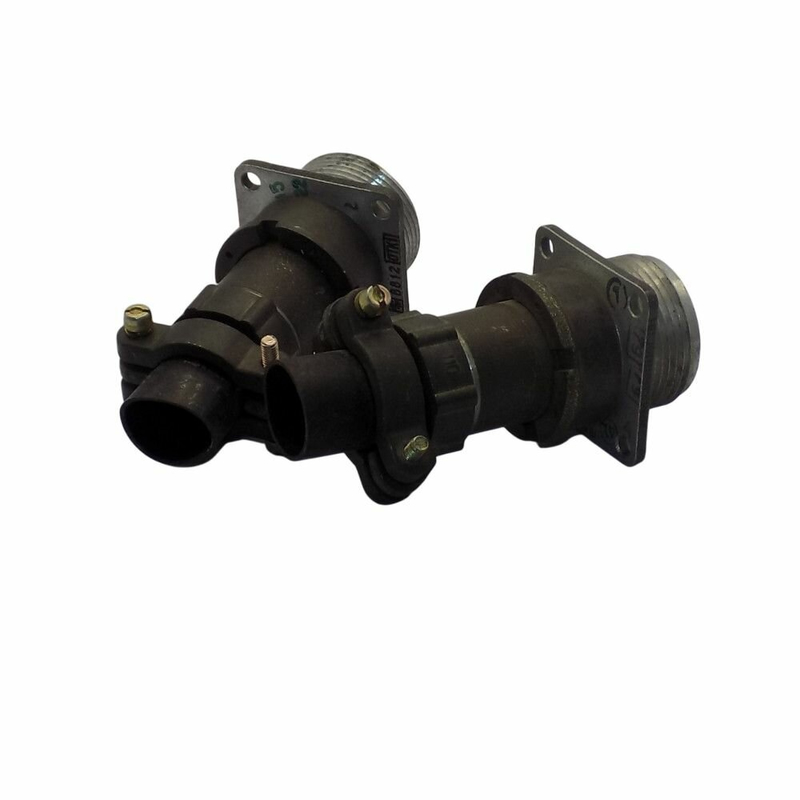

2РМД39Б22Г5В1 «5» — это блочная розетка электрического цилиндрического соединителя серии 2РМД, предназначенная для надежного соединения электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Основные характеристики

Она имеет 22 контакта диаметром 1 мм, максимальную токовую нагрузку 8 А на контакт (суммарно до 146 А на соединитель) и рабочее напряжение до 560–700 В. Сопротивление изоляции не менее 5000 МОм, емкость между контактами — до 6 пФ, а электрическая прочность изоляции достигает 1850–2300 В.

Условия эксплуатации

Работает в диапазоне температур от -60 до +100 °С, выдерживает вибрацию до 5000 Гц с ускорением 490 м/с², механические удары до 5000 м/с² и линейное ускорение 2000 м/с². Сочленение резьбовое, поляризация одношпоночная, срок службы — минимум 5000 часов наработки и 500 циклов соединений-расчленений.

Назначение

Применяется для внутреннего объемного монтажа в аппаратуре общего назначения, включая тропикоустойчивые исполнения, с монтажом методом обжимки или пайки. Минимальный срок сохраняемости — 15 лет.
