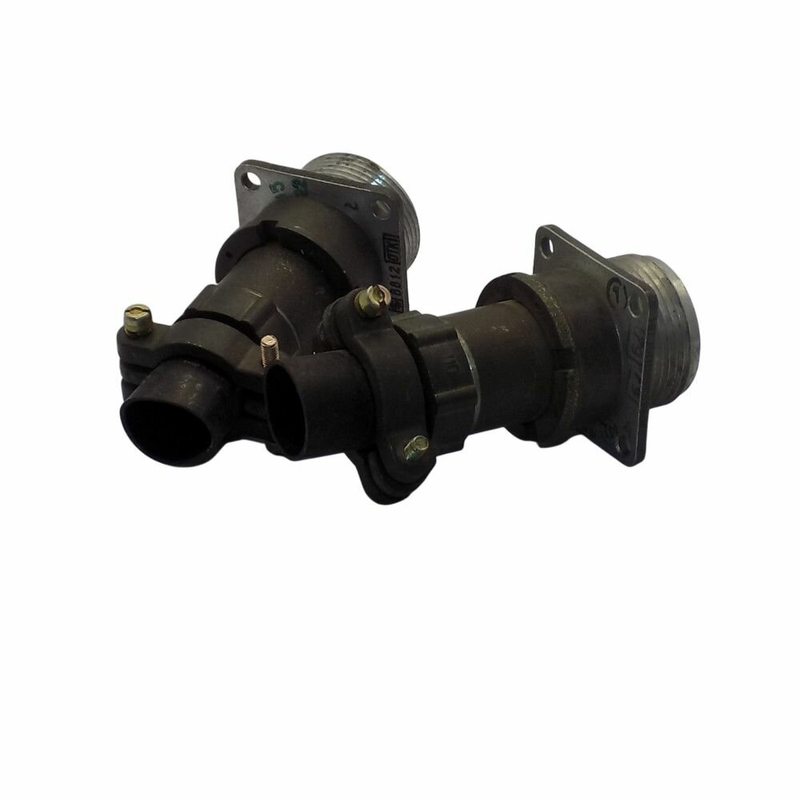

Разъём 2РМД39Б22Г5В1 — это цилиндрический негерметичный соединитель серии 2РМД, выполненный в виде блочной розетки для внутреннего объемного монтажа в электро‑ и радиоаппаратуре.

Расшифровка обозначения

• 2РМД — тип разъёма (цилиндрический, ручного соединения, для внутреннего монтажа).

• 39 — условный размер корпуса, диаметр посадочного отверстия около 39 мм.

• Б — блочный (печатный) корпус для монтажа на плату или в корпус.

• 22 — число контактов в разъёме.

• Г — розетка (гнездовая часть).

• 5 — сочетание контактов: все контакты диаметром 1,5 мм .

• В — материал покрытия контактов: серебряное .

• 1 — теплостойкость +100 °С, всеклиматическое исполнение (УХЛ2.1 или аналогичное).

Электрические параметры

• Максимальное рабочее напряжение: до 560–700 В (амплитудное значение).

• Максимальная токовая нагрузка:

  • на один контакт — до 8 А ,

  • суммарная на разъём — до порядка 140–146 А в зависимости от распределения.

• Сопротивление контакта (серебряное покрытие, ∅1,5 мм) — не более порядка 2,5–5 мОм , что обеспечивает низкие потери.

• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

• Ёмкость между контактами — не более 6 пФ , что допускает использование в цепях с частотой до нескольких МГц.

Климатические и механические характеристики

• Диапазон рабочих температур: примерно от −60 до +100 °С , с возможностью кратковременного перегрева до порядка +150…+180 °С.

• Влажность до 98% при +25 °С; допускается работа на пониженном атмосферном давлении (вплоть до вакуума порядка 10⁻¹² мм рт. ст.) и повышенном давлении до 500 кПа.

• Устойчивость к вибрациям: синусоидальная вибрация в диапазоне 1–5000 Гц с ускорением до порядка 490 м/с² .

• Устойчивость к ударам:

  • многократные удары до 1000 м/с² ,

  • одиночные удары до 5000 м/с² при короткой длительности.

Конструкция и ресурс

• Соединение розетки с вилкой — резьбовое , обеспечивает надёжную фиксацию и герметичное посадочное соединение.

• Поляризация корпуса — одношпоночная , исключает неправильный поворот при включении.
