Назначение и область применения

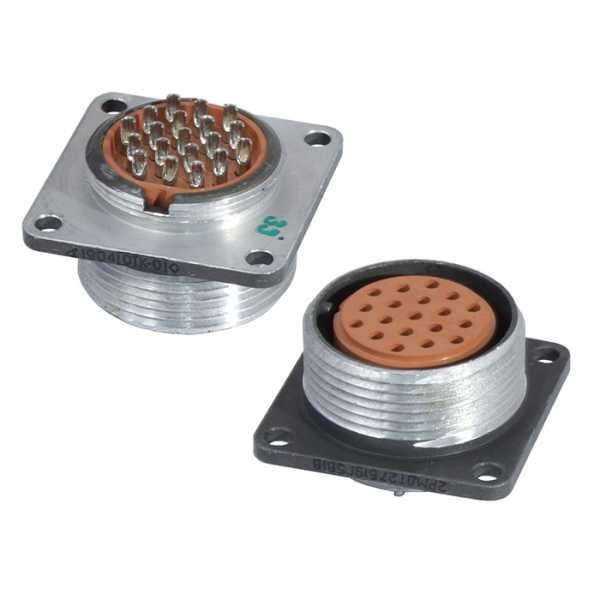

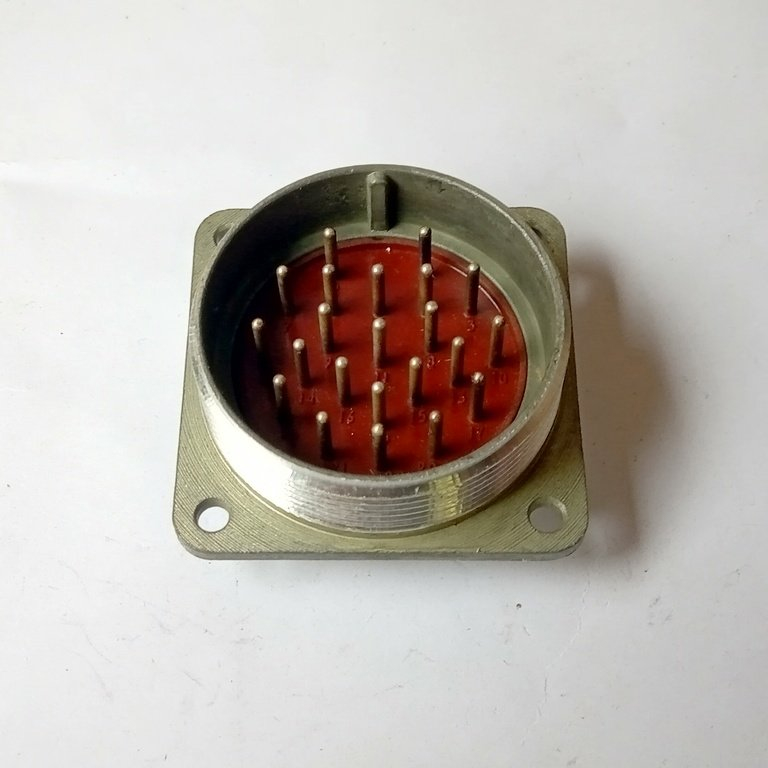

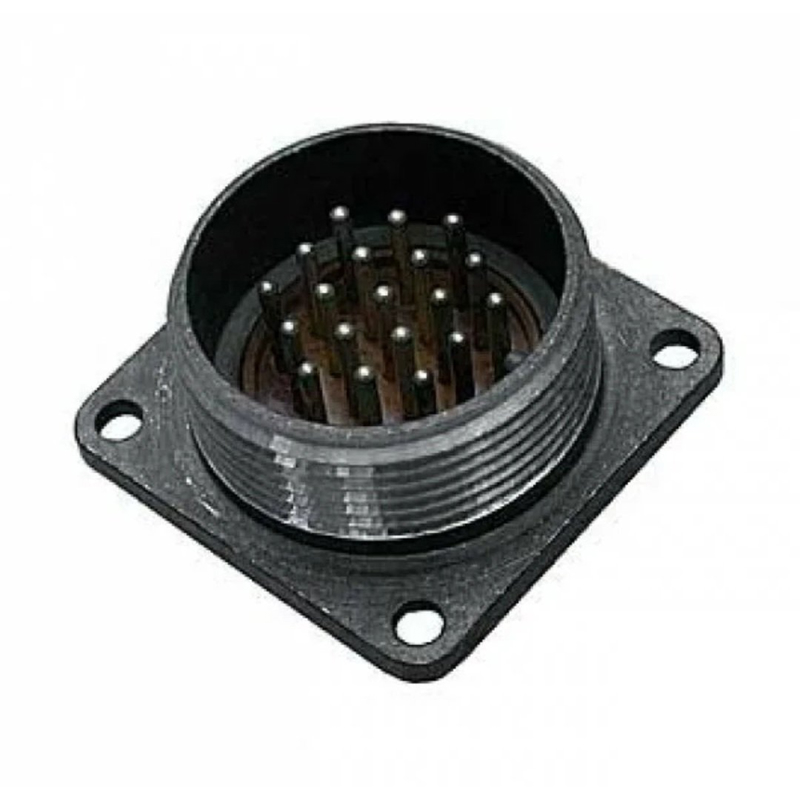

Розетка 2РМД39Б22Г5В1 относится к серии 2РМД и представляет собой блочную розетку. Она предназначена для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель является низкочастотным цилиндрическим негерметичным разъёмом и применяется для внутреннего монтажа.

Розетка может эксплуатироваться в различных климатических условиях, включая влажное тепло, иней и росу. Это делает её пригодной для работы в составе приборов и блоков, где требуется надёжное электрическое соединение при воздействии повышенной влажности и перепадов температуры.

Основные характеристики и конструкция

Согласно данным описания, разъём имеет следующие параметры:

• Тип соединителя: 2РМД — низкочастотный цилиндрический негерметичный соединитель.
• Условный размер корпуса: 39 мм.
• Вид корпуса: блочный (приборный).
• Количество контактов: 22.
• Часть соединителя: розетка.
• Сочетание контактов: все контакты имеют диаметр 1,5 мм (обозначение 5).
• Покрытие контактов: серебро.
• Теплостойкость: +100 °C.

Обозначение 2РМД39Б22Г5В1 указывает на принадлежность к серии 2РМД, условный размер корпуса 39 мм, блочное исполнение, 22 контакта, сочетание контактов с диаметром 1,5 мм и покрытие контактов серебром. Артикул товара — 2000.

Технические параметры

• Максимальное рабочее напряжение: до 560 В или 700 В (по данным описания).
• Максимальная токовая нагрузка на одиночный контакт: 8 А.
• Суммарная токовая нагрузка: 146 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от -60 °C до +100 °C.
• Минимальная наработка: 5000 часов.
• Количество сочленений-расчленений: до 500 раз.

Совместимость и применение

Для соединения с розеткой 2РМД39Б22Г5В1 используются соответствующие вилки, например, 2РМД39К22Ш5В1. Розетка применяется для внутреннего монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Благодаря серебряному покрытию контактов и теплостойкости до +100 °C, разъём подходит для работы в составе приборов и блоков, где требуется стабильное электрическое соединение. Допустимый диапазон рабочих температур составляет от -60 °C до +100 °C. Изоляция обеспечивает сопротивление не менее 5000 МОм. Ресурс сочленений достигает 500 раз, а минимальная наработка — 5000 часов.

Разъём не является герметичным, поэтому его следует использовать в условиях, соответствующих заявленным климатическим воздействиям. При монтаже необходимо учитывать блочное (приборное) исполнение корпуса и диаметр контактов 1,5 мм. Для подключения следует применять ответные вилки серии 2РМД с аналогичными параметрами, в частности 2РМД39К22Ш5В1.
