Назначение соединителя

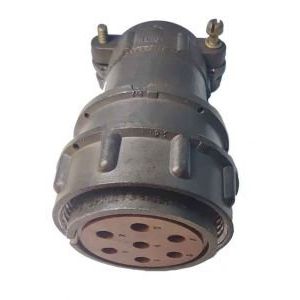

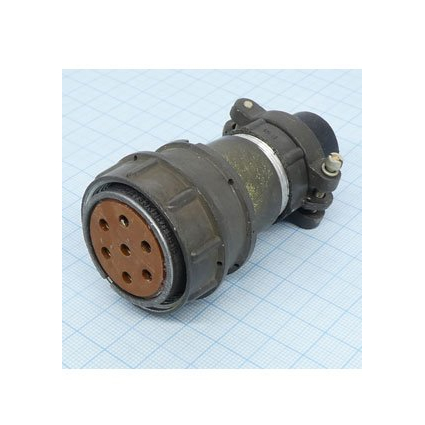

2РМД33ТКПН7Г9В1В «5» — кабельная розетка цилиндрического низкочастотного соединителя негерметичного типа серии 2РМД. Изделие предназначено для надёжного электрического соединения цепей в радиоэлектронной и радиотехнической аппаратуре, в том числе в длинных цепях постоянного и переменного тока с рабочими частотами до 3 МГц.

Буквенное обозначение «Т» в маркировке указывает на тропикоустойчивое исполнение, а индекс «В» — на всеклиматическое исполнение корпуса. Маркировка «5» в наименовании соответствует приёмке по пятой категории качества, что подтверждает пригодность изделия для ответственных применений.

Конструктивные и электрические особенности

Соединитель имеет посадочный диаметр корпуса 33 мм. Кабельный корпус выполнен с прямым патрубком и гайкой и рассчитан на неэкранированный кабель. Резьбовое сочленение обеспечивает пылезащищённость контактов в соединённом состоянии.

Основные электрические параметры изделия:

• максимальное рабочее напряжение — от 560 до 700 В (амплитудное значение);
• токовая нагрузка на один контакт — до 32 А;
• число контактов — 7, контакты извлекаемые, с серебряным или золотым покрытием;
• монтаж проводников — обжимка;
• сопротивление контакта: для диаметра 1,5 мм — не более 2,5 мОм, для диаметра 2,0 мм — не более 1,6 мОм, для диаметра 3,0 мм — не более 0,8 мОм;
• сопротивление изоляции — от 1000 до 5000 МОм;
• электрическая прочность изоляции — от 1850 до 2300 В;
• ёмкость между контактами — до 6 пФ.

Указанные значения подтверждены в описании серии и определяют область применения розетки в цепях с повышенными требованиями к стабильности контактного перехода.

Условия эксплуатации и надёжность

Климатическое исполнение всеклиматическое, тропикоустойчивое. Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия, допускается кратковременный нагрев до плюс 150 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении 133 Па и при относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Механические нагрузки, которые выдерживает соединитель:

1. вибрация в диапазоне от 1 до 1000 Гц с ускорением до 490 метров на секунду в квадрате;
2. одиночные удары с ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением до 1000 метров на секунду в квадрате;
3. линейные нагрузки с ускорением до 2000 метров на секунду в квадрате.

Ресурсные показатели: минимальная наработка — 1000 часов, число сочленений и расчленений — 500 циклов, срок хранения — 15 лет.

Применение и комплектация

Розетка применяется в составе кабельных сборок и жгутов радиоэлектронной аппаратуры, где требуется быстрое и надёжное сочленение при воздействии вибрации, ударов и широкого диапазона температур. Резьбовое соединение удобно для фиксации в условиях ограниченного доступа и обеспечивает защиту контактов от пыли.

Товар поставляется под артикулом 20092 в категории 2РМД. Год выпуска — 2019–2021. Приёмка — «5». Производитель в предоставленных данных не указан, комплектация и страна производства в описании не приводятся.
