Назначение соединителя

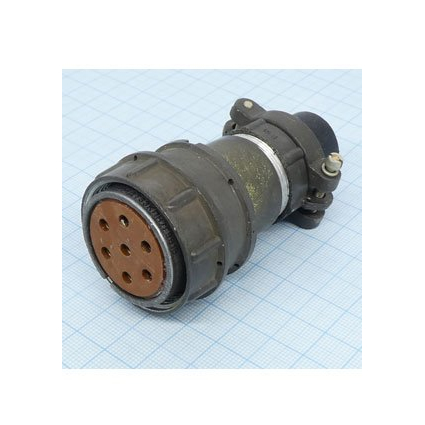

Соединитель 2РМД33ТКПН7Г9В1В «5» относится к цилиндрическим низкочастотным разъёмам ряда 2РМД / 2РМД-Т. Такие изделия предназначены для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего применения. Разъём применяется в цепях постоянного и переменного тока с частотой до примерно 3 МГц и служит для коммутации кабельных линий, жгутов и межблочных соединений.

Данный экземпляр имеет приёмку «5», год выпуска — 2007. Это негерметичный цилиндрический разъём с резьбовым соединением, выполненный в тропико- и всеклиматическом исполнении. В состыкованном состоянии он обеспечивает пылезащиту контактов и зон подключения проводов.

Подтверждённые особенности конструкции

Условный размер корпуса — 33, тип корпуса — кабельный, с прямым патрубком и гайкой для неэкранированного кабеля. Контакты извлекаемые, монтируются обжимкой, что позволяет эффективно применять разъём в кабельных изделиях и линиях связи.

Ключевые электрические и эксплуатационные параметры:

• максимальное рабочее напряжение — до 560–700 В (амплитудное значение);
• максимальный ток на контакт — около 32 А;
• сопротивление электрического контакта — не более нескольких мОм (в зависимости от диаметра контактного стержня);
• сопротивление изоляции в нормальных условиях — порядка 1000–5000 МОм;
• ёмкость между соседними контактами — до 6 пФ, что характерно для низкочастотных разъёмов этой серии;
• климатическое исполнение — всеклиматическое (В);
• диапазон рабочих температур — от примерно −60 до +100 °C;
• переносимые смены температур — до +150 °C.

Механическая стойкость и ресурс

Разъём рассчитан на вибрационные, ударные и линейные нагрузки. Верхний диапазон частот вибрации достигает 1000 Гц. Ударные ускорения составляют до порядка 500 g при одиночных ударах и около 100 g при многократных. Типовой ресурс — не менее 1000 часов минимальной наработки, количество циклов сочленения–расчленения — порядка 500 соединений.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению и стойкости к внешним воздействиям соединитель применим в сложных климатических условиях, в том числе в тропиках. Он востребован в ответственной аппаратуре, где требуется надёжное соединение длинных электрических цепей: в радиотехнических и радиоэлектронных устройствах общего назначения, кабельных сборках и линиях связи.

Срок сохраняемости в несмазанном состоянии составляет около 15 лет, что делает разъём пригодным для длительного хранения и последующей эксплуатации. Извлекаемые контакты, монтируемые обжимкой, упрощают монтаж и обслуживание кабельных изделий.

Артикул изделия — 20091, категория — 2РМД. Производитель в предоставленных данных не указан.
