Назначение разъёма 2РМД33КУН7Ш9В1

2РМД33КУН7Ш9В1 — это кабельная угловая вилка из серии 2РМД, предназначенная для ручного соединения и разъединения электрических цепей. Изделие применяется для подключения кабелей к ответным частям и обеспечивает надёжный электрический контакт за счёт резьбовой фиксации. Разъём относится к классу негерметичных соединителей климатического исполнения УХЛ и рассчитан на эксплуатацию в составе промышленного и специального оборудования.

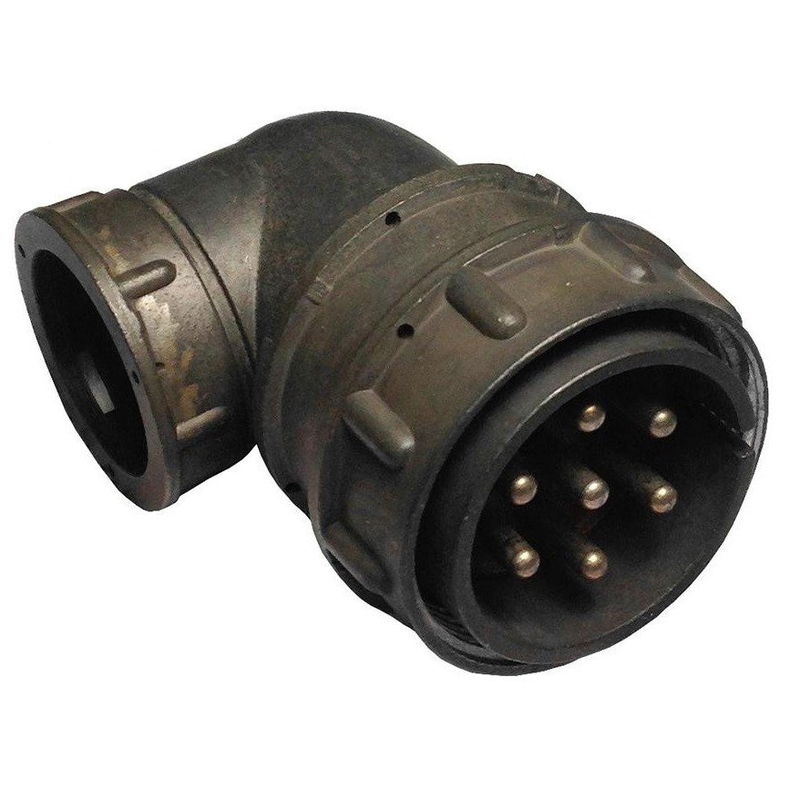

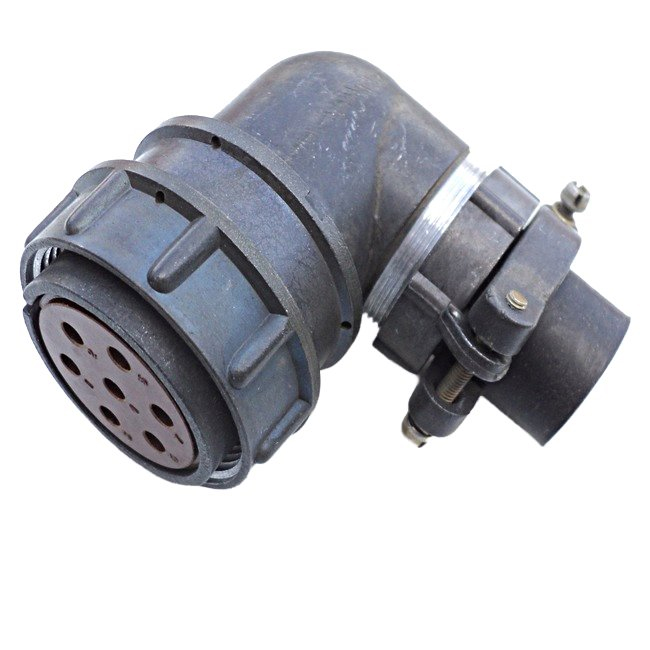

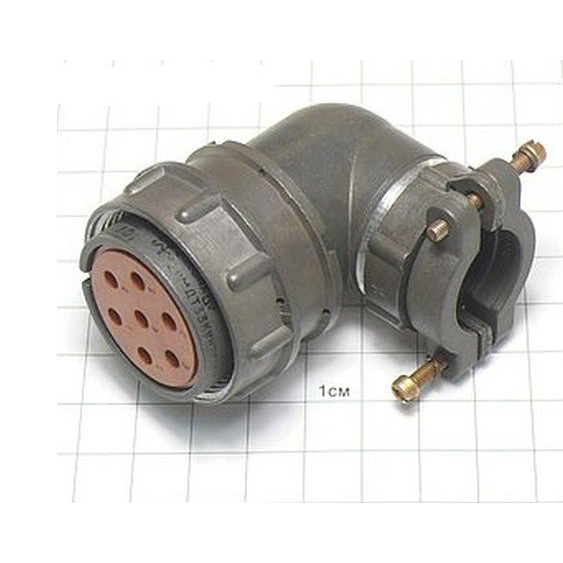

Конструктивно вилка выполнена с угловым патрубком, что позволяет подводить кабель под углом к оси разъёма и удобно прокладывать жгут в стеснённых условиях монтажа. Гайка патрубка предназначена для неэкранированного кабеля.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной модели. Все значения указаны в соответствии с техническими данными изделия.

• Серия: 2РМД.
• Тип изделия: вилка кабельная угловая.
• Количество контактов: 7.
• Диаметр контактов: все контакты имеют диаметр 3 мм.
• Материал контактов: серебро.
• Рабочее напряжение: не более 560 В.
• Максимальная токовая нагрузка на контакт: 32 А для контактов диаметром 3 мм.
• Общая максимальная токовая нагрузка: 128 А.
• Сопротивление контактов: не более 0,0008 Ом для контактов диаметром 3 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Теплостойкость: до 100 градусов Цельсия.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение: УХЛ, негерметичное.
• Вид патрубка: угловой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Гарантийный срок хранения: 15 лет.

Отдельно нормируются механические воздействия: синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате, механический удар одиночного действия до 5000 метров на секунду в квадрате и многократного действия до 1000 метров на секунду в квадрате. Эти параметры подтверждают пригодность разъёма для работы в условиях интенсивных динамических нагрузок.

Применение и совместимость

Вилка 2РМД33КУН7Ш9В1 используется в различных электрических системах, в том числе работающих с постоянным и переменным током с частотой до 3 МГц. Благодаря семи контактам диаметром 3 мм и серебряному покрытию она подходит для цепей, где требуется передача значительного тока при стабильно низком переходном сопротивлении.

Ответными частями для данной вилки служат различные розетки серии 2РМД и 2РМДТ с соответствующими характеристиками. При подборе ответной части необходимо учитывать число контактов, их диаметр, тип корпуса и климатическое исполнение, чтобы обеспечить полную совместимость и герметичность соединения в пределах, допускаемых исполнением УХЛ.

Область применения охватывает отрасли промышленности, где требуется надёжное и долговечное электрическое соединение: силовые и сигнальные цепи, системы управления, измерительное и испытательное оборудование. Угловой патрубок под неэкранированный кабель упрощает монтаж в ограниченном пространстве, а диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать изделие как в холодном, так и в умеренно нагретом оборудовании.

Ключевые преимущества при эксплуатации

1. Резьбовая фиксация исключает самопроизвольное разъединение под вибрацией.
2. Серебряные контакты обеспечивают низкое и стабильное сопротивление.
3. Высокое сопротивление изоляции не менее 5000 МОм повышает безопасность цепи.
4. Стойкость к вибрации и удару продлевает срок службы соединения.
5. Длительный гарантийный срок хранения 15 лет упрощает складское планирование.

Таким образом, 2РМД33КУН7Ш9В1 представляет собой угловую кабельную вилку серии 2РМД на семь контактов диаметром 3 мм, рассчитанную на напряжение до 560 В и ток до 32 А на контакт. Изделие предназначено для ручного сочленения с розетками серий 2РМД и 2РМДТ и применяется в промышленных электрических системах, работающих с постоянным и переменным током частотой до 3 МГц в широком диапазоне температур и при повышенных механических нагрузках.
