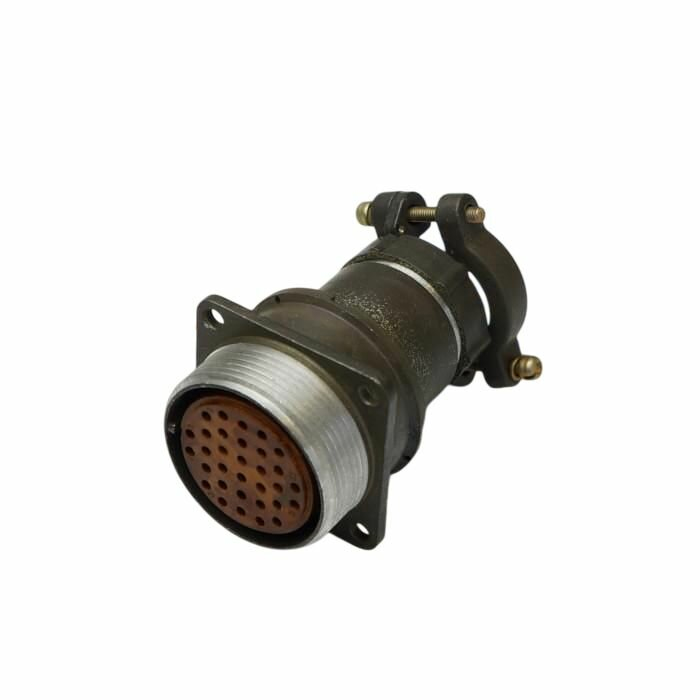

Назначение разъёма 2РМД33КУН32ШВ1 «5»

Разъём 2РМД33КУН32ШВ1 «5» относится к серии 2РМД — цилиндрическим низкочастотным негерметичным соединителям, предназначенным для электрического соединения и разъединения цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Изделие применяется там, где требуется надёжная коммутация кабельных линий в составе блоков, стоек и пультов радио- и радиотехнического оборудования общего и специального назначения.

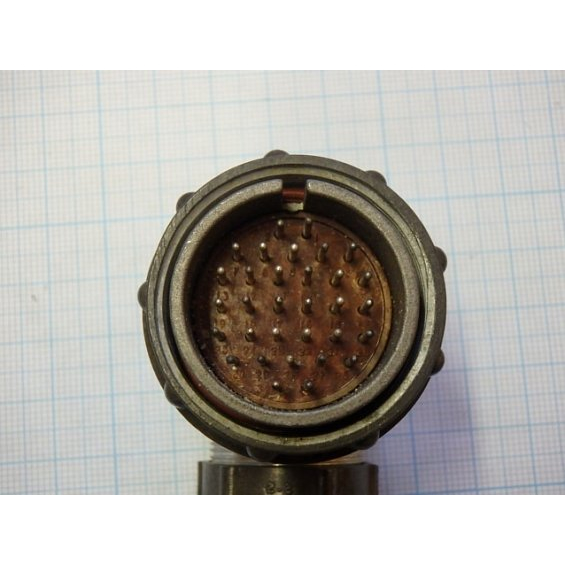

По исполнению это кабельная вилка с прямым патрубком и накидной гайкой для неэкранированного кабеля. Условный размер корпуса составляет 33 миллиметра, число контактов — 32. Сочленение с ответной частью резьбовое, с одношпоночной поляризацией, что исключает неправильную стыковку и обеспечивает механическую фиксацию соединения.

Подтверждённые особенности конструкции

Корпус разъёма выполнен из металла, контактная группа имеет серебряное покрытие. Монтаж проводов к контактам возможен обжимкой либо пайкой. Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69, что определяет рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия.

Ключевые параметры изделия:

• максимальное рабочее напряжение — до 560 вольт;
• рабочая частота — до 3 мегагерц;
• ток на один контакт — до 6 ампер;
• диаметр контактов — 1,5 миллиметра (по отдельным данным 1 миллиметр);
• сопротивление контактов — не более 2,5 миллиоома;
• сопротивление изоляции — не менее 5000 мегаом (по некоторым источникам 1000 мегаом);
• электрическая прочность изоляции — 1850 вольт.

Исполнение «5» в обозначении соответствует приёмке по категории «5», то есть изделие проходит приёмо-сдаточные испытания в установленном порядке и поставляется с соответствующим сопроводительным документом.

Область применения и условия эксплуатации

Разъёмы серии 2РМД применяются в аппаратуре общего и специального назначения для надёжного соединения и разъединения электрических цепей. Типовые области использования — радио- и радиотехника, приборные комплексы, блоки питания и коммутационные узлы, где требуется передача сигналов и питания через кабельный соединитель с числом цепей до 32.

Благодаря металлическому корпусу и серебряному покрытию контактов обеспечивается стабильное переходное сопротивление при многократных сочленениях. Резьбовое соединение с поляризацией позволяет эксплуатировать разъём в условиях вибрации и умеренных механических нагрузок. Климатическое исполнение УХЛ2.1 допускает работу в широком температурном диапазоне, что расширяет сферу применения изделия как в закрытых помещениях, так и в составе аппаратуры, эксплуатируемой на открытом воздухе под навесом.

Для правильного подбора ответной части, а также для уточнения допустимых токовых нагрузок по конкретному числу задействованных контактов рекомендуется сверяться с конструкторской документацией на конкретное изделие и паспортом изготовителя.
