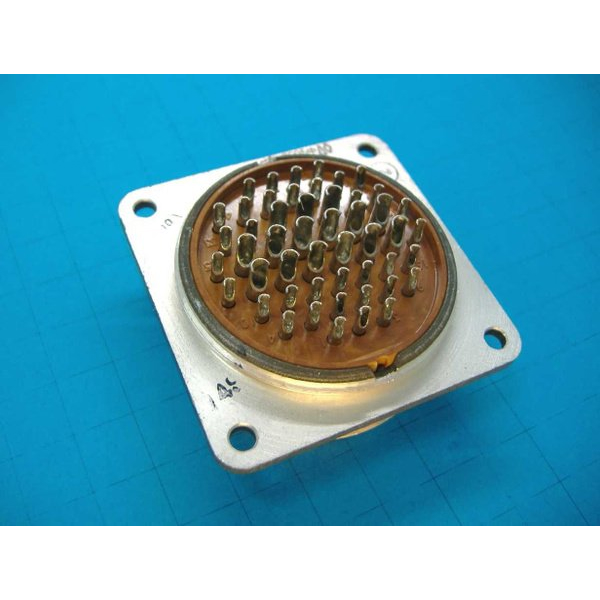

Назначение соединителя 2РМД33КУН32Ш5В1В

2РМД33КУН32Ш5В1В — это электрический низкочастотный цилиндрический негерметичный соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он применяется как соединитель общего назначения для соединения длинных электрических цепей. Изделие относится к категории 2РМД и имеет артикул 1914. Производитель в предоставленных данных не указан.

Конструкция соединителя ориентирована на внутренний объёмный монтаж, где требуется надёжное электрическое соединение при воздействии вибраций, ударов и линейных нагрузок. Негерметичное исполнение подразумевает эксплуатацию в условиях, где не предъявляются требования к герметичности стыка, но при этом сохраняются высокие требования к электрическим параметрам и механической стойкости.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМД33КУН32Ш5В1В содержит последовательность признаков, каждый из которых описывает конкретное исполнение изделия. Ниже приведены подтверждённые характеристики, соответствующие этой маркировке.

• Тип соединителя: 2РМД.
• Типоразмер: 33.
• Вид корпуса: кабельный (К).
• Вид патрубка: угловой (У).
• Вид гайки патрубка: для неэкранированного кабеля (Н).
• Количество контактов: 32.
• Диаметр контактов: 1,5 миллиметра.
• Сочетание контактов: 5 (только контакты диаметром 1,5 миллиметра).
• Покрытие контактов: серебро (В).
• Монтаж: обжимка.

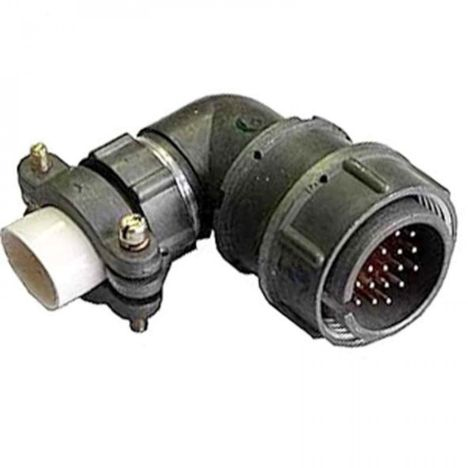

Таким образом, соединитель имеет кабельный корпус с угловым патрубком и гайкой для неэкранированного кабеля, оснащён 32 контактами диаметром 1,5 миллиметра с серебряным покрытием. Способ присоединения проводников — обжимка, что обеспечивает стабильный и воспроизводимый контакт при серийном монтаже.

Технические и эксплуатационные характеристики

Электрические параметры соединителя рассчитаны на работу в цепях постоянного и переменного тока с частотой до 3 мегагерц. Максимальное рабочее напряжение составляет до 560 вольт. Максимальная токовая нагрузка на один контакт достигает 6 ампер, а суммарная токовая нагрузка на соединитель — 160 ампер.

Контактное сопротивление не превышает 2,5 миллиома, что свидетельствует о низких потерях в местах соединения. Сопротивление изоляции составляет не менее 5000 мегаом, обеспечивая надёжную развязку цепей.

Температурный диапазон эксплуатации — от минус 60 до плюс 100 градусов Цельсия. Максимальная температура окружающей среды указана как плюс 100 градусов Цельсия. Минимальная наработка составляет 1000 часов при 500 циклах соединения-разъединения. Минимальный срок сохраняемости — 15 лет.

Стойкость к механическим воздействиям

• Вибрация: диапазон частот от 1 до 5000 герц, ускорение до 490 метров на секунду в квадрате (50 g).
• Одиночные удары: ускорение до 5000 метров на секунду в квадрате (500 g).
• Многократные удары: ускорение до 1000 метров на секунду в квадрате (100 g).
• Линейные нагрузки: ускорение до 2000 метров на секунду в квадрате (200 g).

Применение

Соединитель 2РМД33КУН32Ш5В1В применяется в различных электрических цепях постоянного и переменного тока с частотой до 3 мегагерц. Благодаря сочетанию 32 контактов диаметром 1,5 миллиметра, серебряному покрытию и стойкости к широкому спектру механических нагрузок он подходит для внутреннего объёмного монтажа в радиоэлектронной и радиотехнической аппаратуре.

Угловой патрубок и гайка для неэкранированного кабеля упрощают прокладку жгутов в стеснённых условиях корпуса, а обжимной монтаж сокращает время сборки. Изделие может использоваться как соединитель общего назначения для соединения длинных электрических цепей, где требуется выдерживать вибрации, удары и линейные ускорения в пределах указанных значений.

Ограничением является негерметичное исполнение: соединитель не предназначен для работы в условиях прямого воздействия влаги или агрессивных сред, требующих герметичного стыка. При соблюдении температурного диапазона от минус 60 до плюс 100 градусов Цельсия и электрических нагрузок в пределах указанных значений изделие обеспечивает заявленную наработку и срок сохраняемости.
