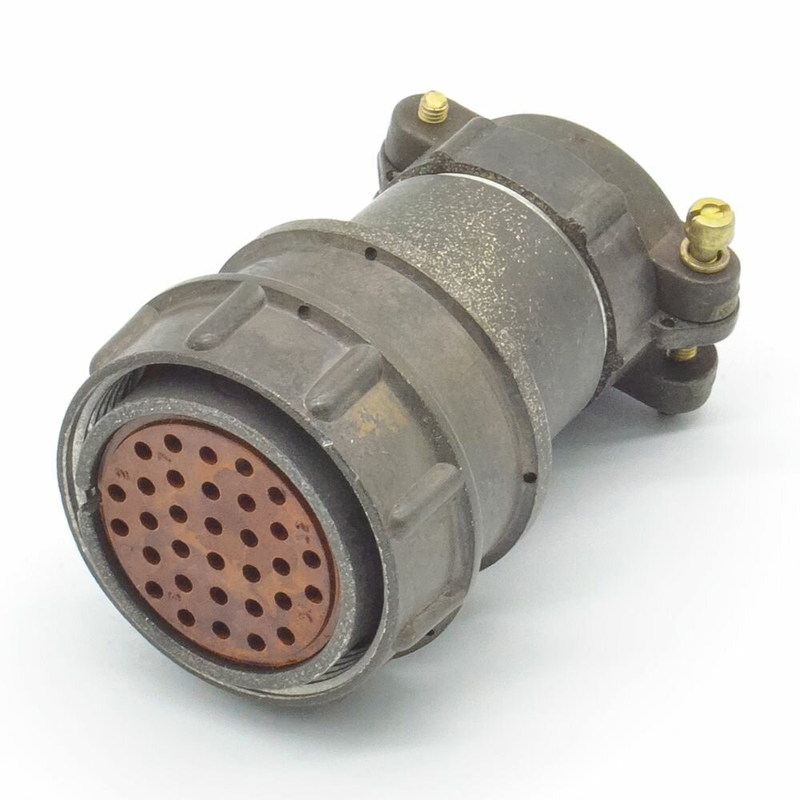

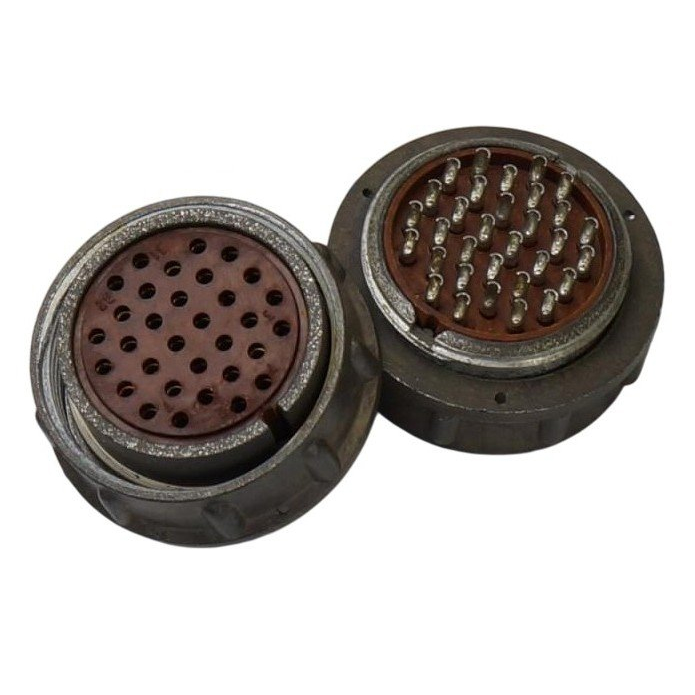

2РМД33КУН32Г5В1 Розетка кабельная

Цена:

2480 ₽

В наличии: 191 шт.

Технические характеристики

2РМД33КУН32Г5В1 Розетка кабельная

2РМД33КУН32Г5В1 — это кабельная розетка из серии низкочастотных цилиндрических соединителей 2РМД российского производства, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики:

Конструкция : Розетка кабельная с угловым патрубком (КУ — кабельный угловой) для неэкранированного кабеля (Н).
Размер корпуса : Условный диаметр 33 мм.
Контакты : 32 гнезда (тип "гнездо"), диаметром 1,5 мм (набор №5), покрытие серебром (Г5 — серебро).
Соединение : Резьбовое.
Монтаж : Объемный (внутренний).
Габариты : Примерно 66×54×42 мм.
Материалы : Корпус — алюминиевый сплав (типа А-22), вставка — карболит.
Электрические параметры :
- Номинальное напряжение: 560 В.
- Рабочий ток: 6 А.
- Сопротивление контакта: не более 2,5 мОм.
- Сопротивление изоляции: 1000–5000 МОм.
Механические и климатические характеристики :
- Вибрация: 1–5000 Гц, до 490 м/с² (50 g).
- Удар: до 5000 м/с² (однократный), 1000 м/с² (многократный).
- Температура: от -60 до +100 °C (В1 — всеклиматическое исполнение).
- Влажность: 98% при +25 °C, давление до 50,6 кПа.
- Ресурс: 500 циклов соединения/разделения, наработка 175 000 ч при 80 °C.
Цвет : Серый.
Масса : Около 51 г.
Стандарт : Соответствует ГЕ0.364.126 ТУ или аналогичным.

Эта розетка применяется в промышленных и специальных системах, где требуется надежное соединение в сложных условиях, включая вибрацию и экстремальные температуры. Она сочетается с соответствующими вилками серии 2РМД (например, прямого или углового исполнения).

Описание

Назначение и область применения

Кабельная розетка 2РМД33КУН32Г5В1 предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии низкочастотных цилиндрических соединителей 2РМД российского производства и обеспечивает разъёмное соединение кабельных линий в промышленном оборудовании, измерительных системах и специальной технике.

Розетка рассчитана на применение в условиях повышенной вибрации, ударных нагрузок и широкого диапазона температур. Конструкция предусматривает резьбовое соединение, что гарантирует стабильный электрический контакт и защиту от самопроизвольного разъединения при механических воздействиях. Изделие совместимо с ответными вилками серии 2РМД прямого и углового исполнения.

Конструктивные особенности

Корпус розетки выполнен из алюминиевого сплава, изоляционная вставка — из карболита. Такое сочетание материалов обеспечивает механическую прочность и стабильные диэлектрические свойства при длительной эксплуатации. Кабельная розетка оснащена угловым патрубком, что обозначается литерами КУ в наименовании, и рассчитана на подключение неэкранированного кабеля.

Основные конструктивные параметры

Условный диаметр корпуса — 33 мм
Количество контактов — 32 гнезда
Диаметр контактов — 1,5 мм
Покрытие контактов — серебро
Тип монтажа — объёмный, внутренний
Габаритные размеры — примерно 66 на 54 на 42 мм
Масса — около 51 г
Цвет корпуса — серый

Электрические характеристики

Розетка допускает эксплуатацию при номинальном напряжении 560 В и рабочем токе 6 А. Сопротивление электрического контакта не превышает 2,5 мОм, что обеспечивает минимальные потери сигнала и нагрев при прохождении тока в пределах номинальных значений. Сопротивление изоляции находится в диапазоне от 1000 до 5000 МОм в зависимости от условий эксплуатации.

Условия эксплуатации и надёжность

Механические и климатические параметры

Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия
Вибрационные нагрузки — от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате
Ударные нагрузки однократного действия — до 5000 метров на секунду в квадрате
Ударные нагрузки многократного действия — до 1000 метров на секунду в квадрате
Относительная влажность воздуха — 98 процентов при температуре плюс 25 градусов Цельсия
Пониженное атмосферное давление — до 50,6 кПа

Климатическое исполнение В1 соответствует всеклиматическому варианту, что допускает эксплуатацию изделия в различных климатических зонах, включая районы с холодным, умеренным и тропическим климатом. Ресурс розетки составляет 500 циклов соединения и разделения. Наработка на отказ достигает 175 000 часов при температуре 80 градусов Цельсия, что подтверждает высокую степень надёжности изделия при длительной работе в составе электротехнических систем.

Стандарты и совместимость

Изделие соответствует техническим условиям ГЕ0.364.126 ТУ. Резьбовое соединение и унифицированные присоединительные размеры обеспечивают полную совместимость с другими соединителями серии 2РМД аналогичного типоразмера и контактной схемы. Розетка поставляется как самостоятельное изделие и применяется при монтаже кабельных трасс в стационарных и подвижных установках.
