Назначение соединителя

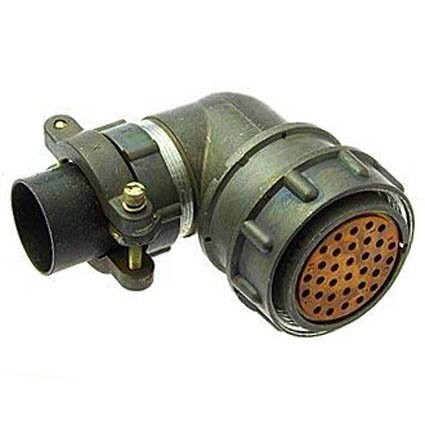

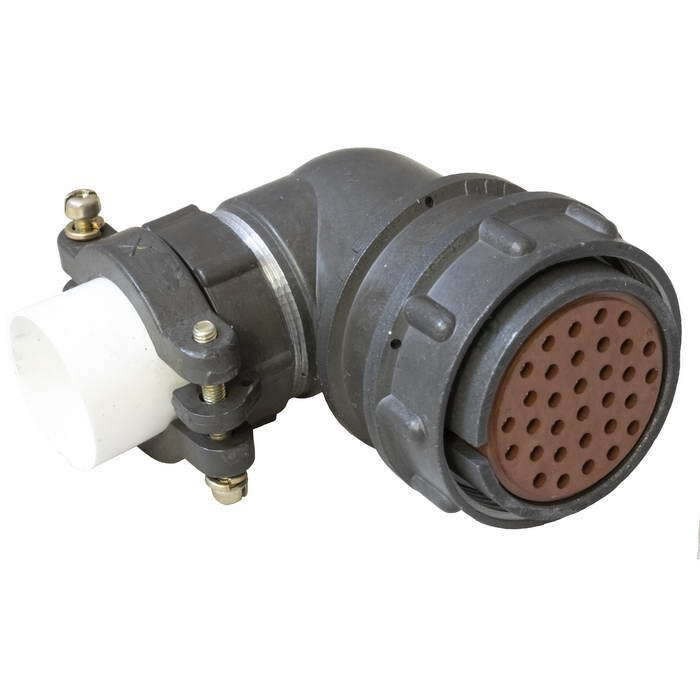

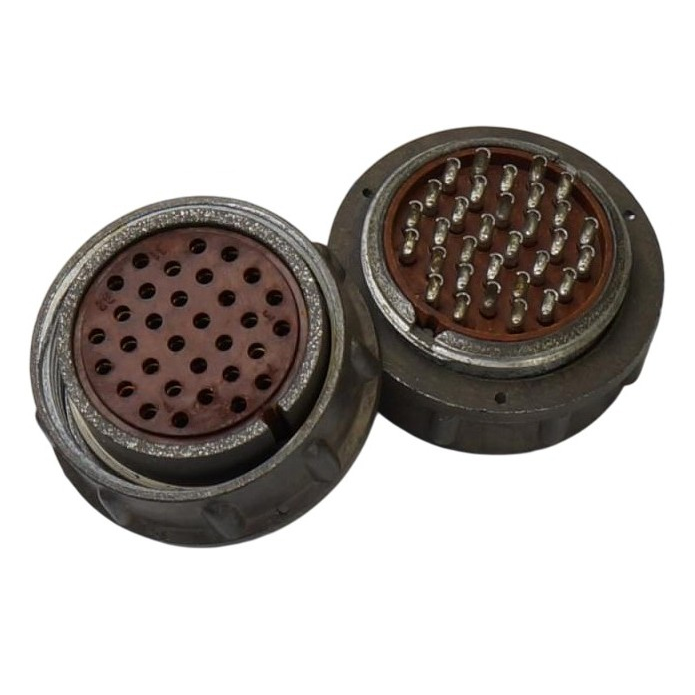

2РМД33КУН32Г5В1 «ОС» представляет собой кабельную розетку углового типа, предназначенную для применения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМД и используется для внутреннего объёмного монтажа, то есть для подключения кабельных линий внутри блоков, приборов и шкафов, где требуется компактная и надёжная коммутация.

Розетка работает с неэкранированным кабелем, что подтверждается наличием буквенного обозначения «Н» в условном обозначении и соответствующей конструкцией гайки патрубка. Изделие предназначено для эксплуатации в составе электронных устройств и систем, где предъявляются повышенные требования к механической прочности и стабильности электрического контакта.

Подтверждённые технические характеристики

Ниже приведены основные параметры, указанные для данной модели соединителя:

• Количество контактов — 32.
• Диаметр контактов — 1,5 мм.
• Максимальная токовая нагрузка на одиночный контакт — 6 А.
• Суммарная токовая нагрузка на соединитель — 160 А.
• Максимальное рабочее напряжение — 560 В.
• Сопротивление контактов — не более 2,5 мОм (в отдельных источниках приводятся значения 0,8 мОм или 5 мОм).
• Минимальная наработка — не менее 1000 часов.
• Число сочленений-расчленений — 500.
• Минимальный срок сохраняемости — не менее 15 лет.
• Тип соединения — резьбовой.
• Температура эксплуатации — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Вид патрубка — угловой.
• Вид гайки патрубка — для неэкранированного кабеля.
• Покрытие контактов — серебро.

Условное обозначение и его расшифровка

Обозначение 2РМД33КУН32Г5В1 расшифровывается следующим образом:

• 2РМД — тип соединителя.
• 33 — условный размер.
• К — кабельный тип корпуса.
• У — угловой тип патрубка.
• Н — гайка патрубка для неэкранированного кабеля.
• 32 — количество контактов.
• Г — розетка.
• 5 — обозначение сочетания контактов (все контакты диаметром 1,5 мм).
• В — серебряное покрытие контактов.
• 1 — теплостойкость до плюс 100 градусов Цельсия.

Применение и особенности эксплуатации

Соединитель применяется в различных электронных устройствах и системах, где необходимо обеспечить надёжное и прочное соединение электрических цепей. Розетка способна выдерживать воздействие различных климатических факторов, включая влажное тепло, иней и росу, а также воздействие озона. Конструкция устойчива к механическим нагрузкам, таким как вибрации и удары.

Резьбовое соединение обеспечивает надёжную фиксацию ответной части и сохраняет стабильность контакта при воздействии внешних факторов. Угловой патрубок позволяет прокладывать кабель под углом к оси соединителя, что упрощает монтаж в стеснённых условиях внутри корпусов приборов.

Серебряное покрытие контактов способствует снижению переходного сопротивления и повышению износостойкости при многократных сочленениях. Ресурс в 500 циклов сочленения-расчленения и минимальная наработка не менее 1000 часов делают изделие пригодным для применения в оборудовании, где требуется длительная и стабильная работа.

Приёмка «ОС» указывает на то, что изделие прошло приёмку по установленным требованиям особой категории, что подтверждает его соответствие предъявляемым техническим условиям. Минимальный срок сохраняемости не менее 15 лет позволяет длительно хранить соединитель без потери рабочих свойств.

Рекомендации по подбору и монтажу

При использовании соединителя следует учитывать суммарную токовую нагрузку на все 32 контакта, которая не должна превышать 160 А, а нагрузка на каждый отдельный контакт — 6 А. Рабочее напряжение в цепи не должно превышать 560 В. Монтаж выполняется с неэкранированным кабелем, соответствующим по диаметру гайке патрубка углового типа.

Для обеспечения заявленных характеристик важно соблюдать температурный режим эксплуатации в пределах от минус 60 до плюс 100 градусов Цельсия и избегать воздействий, превышающих допустимые механические нагрузки. Соблюдение этих условий гарантирует сохранение параметров переходного сопротивления и надёжность соединения на протяжении всего срока службы.
