Назначение соединителя 2РМД33КУЭ7Г9В1

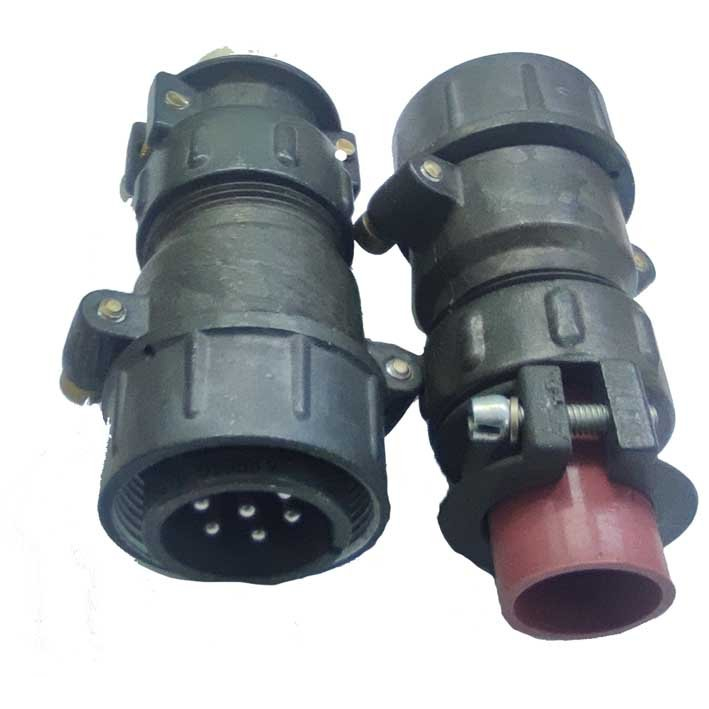

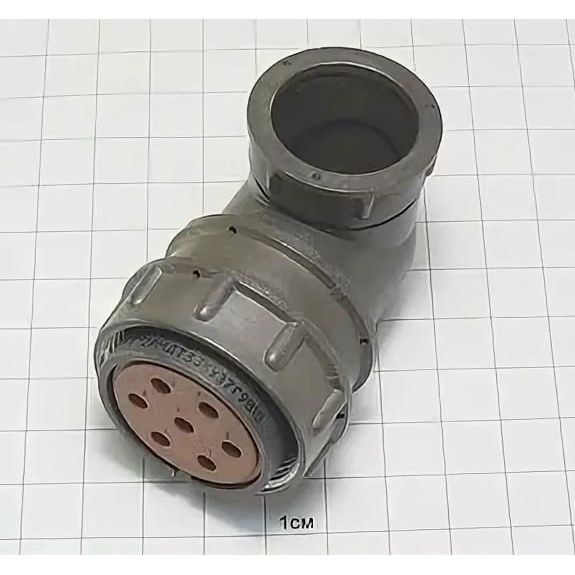

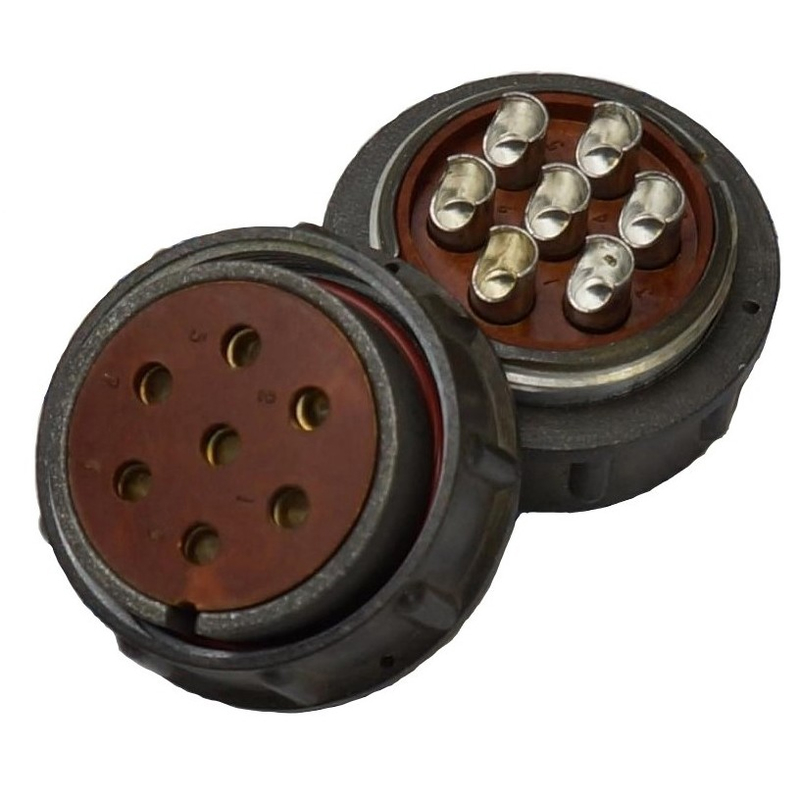

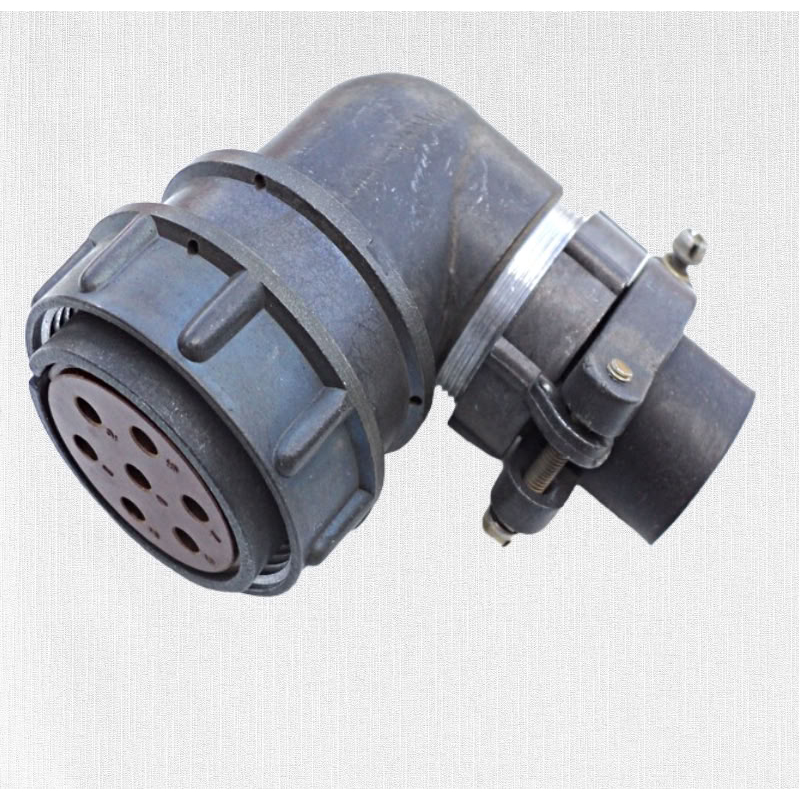

2РМД33КУЭ7Г9В1 — это кабельная розетка с угловым патрубком, входящая в серию соединителей типа 2РМД. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение розетки — обеспечение надёжного электрического соединения при внутреннем объёмном монтаже, в том числе при работе с экранированным кабелем.

Конструкция с угловым патрубком позволяет прокладывать кабель под углом к оси соединителя, что удобно при ограниченном пространстве внутри аппаратуры и при необходимости аккуратной укладки жгутов. Розетка применяется как ответная часть в составе разъёмных соединений серии 2РМД и рассчитана на эксплуатацию в составе промышленного, измерительного и другого электротехнического оборудования.

Подтверждённые особенности и технические характеристики

Розетка имеет следующие конструктивные признаки, зашифрованные в обозначении типоразмера: условный размер 33, кабельный тип корпуса, угловой патрубок, гайка патрубка для экранированного кабеля, семь контактов, тип разъёма — розетка, все контакты диаметром 3 мм, покрытие контактов серебряное, теплостойкость до плюс 100 градусов Цельсия.

Основные электрические параметры изделия:

• максимальная токовая нагрузка на одиночный контакт — 32 А;
• суммарная токовая нагрузка на соединитель — 128 А;
• максимальное рабочее напряжение — 560 В;
• максимальное испытательное напряжение в нормальных условиях — 1850 В;
• сопротивление контактов — не более 0,8 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• ёмкость между контактами — не более 6 пФ.

Сочленение частей соединителя резьбовое, поляризация корпусов одношпоночная, что исключает неправильную стыковку. Длина патрубка составляет 64,6 мм, масса патрубка — не более 35,5 г. Минимальная наработка изделия — 5000 часов. Климатическое исполнение УХЛ2.1 соответствует эксплуатации в условиях умеренного и холодного климата.

Условия эксплуатации

Розетка рассчитана на работу в широком диапазоне внешних воздействий. Рабочая температура — от минус 60 до плюс 100 градусов Цельсия, предельная — от минус 60 до плюс 70 градусов Цельсия. Относительная влажность достигает 98 процентов при температуре плюс 25 градусов Цельсия. Рабочее атмосферное давление составляет 133,32 на 10 в минус 12 степени Паскаля, предельное — 12 кПа. Изделие выдерживает синусоидальную вибрацию и механические удары, что подтверждает его пригодность для тяжёлых условий эксплуатации.

Применение и особенности монтажа

Розетка 2РМД33КУЭ7Г9В1 применяется для внутреннего объёмного монтажа в электрических цепях с частотой до 3 МГц. Благодаря гайке патрубка для экранированного кабеля изделие обеспечивает надёжное крепление экрана и снижение помех, что особенно важно при передаче сигналов и питании ответственных узлов. Семь контактов диаметром 3 мм с серебряным покрытием позволяют коммутировать цепи с высокой токовой нагрузкой — до 32 А на контакт.

Применение розетки целесообразно в тех случаях, когда требуется разъёмное соединение с угловым выходом кабеля, устойчивое к вибрации, ударам, повышенной влажности и перепадам температуры. Изделие может использоваться в составе кабельных сборок, соединительных жгутов и вводов аппаратуры, работающей в условиях умеренного и холодного климата. Резьбовое сочленение и одношпоночная поляризация упрощают монтаж и исключают ошибки при подключении.

Для правильного подбора ответной части и принадлежностей следует учитывать условный размер 33, тип корпуса, вид патрубка, количество и диаметр контактов, а также покрытие контактных пар. Указанные в описании параметры являются подтверждёнными техническими характеристиками и могут использоваться при проектировании и эксплуатации электрооборудования.
