2РМД33КУЭ7Г9А1

Цена:

1550 ₽

Технические характеристики

Соединители 2рмд33куэ7г9а1

Соединители 2РМД33КУЭ7Г9А1

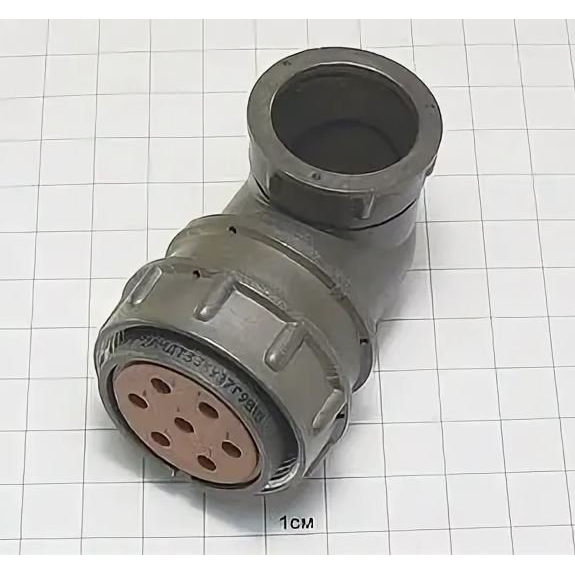

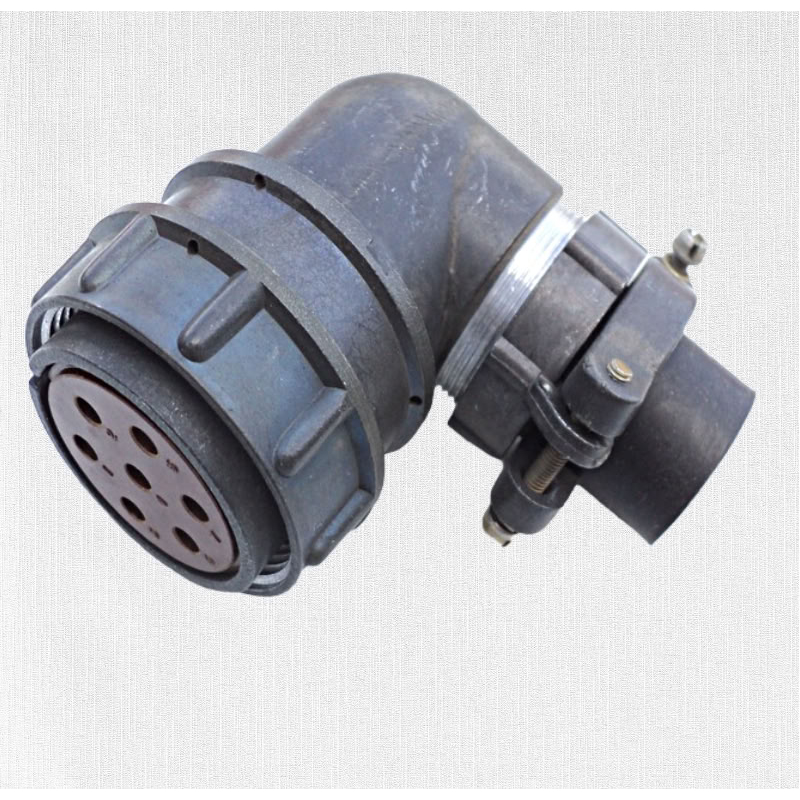

Соединитель 2РМД33КУЭ7Г9А1 представляет собой кабельную розетку, предназначенную для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока. Он относится к серии разъемов 2РМД , которые являются негерметичными цилиндрическими соединителями ручного соединения.

Основные характеристики:

Тип корпуса : Кабельный (обозначается буквой "К").
Условный размер корпуса : 33 мм.
Вид патрубка : Угловой (обозначается буквой "У").
Часть соединителя : розетка (обозначается буквой "Г").
Количество контактов : 7 или 32.
Диаметр контактов : Все контакты имеют диаметр 3 мм (обозначение "9" в маркировке).
Покрытие контактов : Золото или серебро.

Технические характеристики:

Рабочее напряжение для разъемов с 7 контактами: не более 560 В.
Максимальная токовая нагрузка на одиночный контакт с диаметром 3 мм: до 32 А.

Применение:

Разъемы типа 2РМД33 используются в различных электронных устройствах и системах, требующих надежных и прочных соединений. Они подходят для условий эксплуатации с повышенной влажностью и вибрациями.

Функциональные аналоги:

Одним из функциональных аналогов является розетка типа 2РМДТ33 , которая также используется для внутреннего монтажа, но имеет дополнительные модификации по техническим условиям.

Разъем 2РМД33КУЭ7Г9А1 — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к серии разъемов 2РМД, которые могут иметь от 4 до 50 контактов в зависимости от типоразмера. розетка 2РМД33КУЭ7Г9А1 имеет 7 контактов, все из которых имеют диаметр 3 мм.

Технические характеристики:

Тип соединителя : Негерметичный, климатика УХЛ.
Количество контактов : 7.
Рабочее напряжение : Не более 560 В.
Максимальная токовая нагрузка на одиночный контакт : Не более 32 А для контактов диаметром 3 мм.
Общая максимальная токовая нагрузка : Не более 128 А.
Сопротивление контактов : Не более 0,0008 Ом для контактов диаметром 3 мм.
Материал контактов : Золото.
Емкость между контактами : Не более 6 пФ.
Сопротивление изоляции : Не менее 5000 МОм.
Рабочая температура : От -60°C до +100°C

Конструкция и назначение:

Корпус : Кабельный с угловым патрубком для экранированного кабеля.
Соединение : Резьбовое.
Назначение : Используется в различных электрических, радио- и контрольно-измерительных приборах

Ответная часть:

Ответной частью для розетки 2РМД33КУЭ7Г9А1 являются вилки типа 2РМД33Б7Ш9А1 и ее модификации.

Описание

Назначение соединителя 2РМД33КУЭ7Г9А1

Соединитель 2РМД33КУЭ7Г9А1 представляет собой кабельную розетку серии 2РМД, предназначенную для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока. Изделие применяется в электрических, радио- и контрольно-измерительных приборах, где требуется надежное разъемное соединение с ручной стыковкой.

Розетка относится к негерметичным цилиндрическим соединителям ручного соединения с резьбовым механизмом стыковки. Климатическое исполнение — УХЛ, что допускает эксплуатацию в условиях повышенной влажности и вибраций.

Расшифровка маркировки

Обозначение 2РМД33КУЭ7Г9А1 построено по стандартной схеме серии 2РМД, в которой каждая позиция несет конкретную информацию о конструкции изделия.

2РМД — серия негерметичных цилиндрических соединителей ручного соединения.
33 — условный размер корпуса, равный 33 миллиметрам.
К — тип корпуса: кабельный.
У — вид патрубка: угловой.
Э — исполнение для экранированного кабеля.
7 — количество контактов.
Г — часть соединителя: розетка.
9 — диаметр контактов, равный 3 миллиметрам.
А1 — уточняющее обозначение модификации по техническим условиям.

Подтвержденные технические характеристики

Параметры изделия определяются конструкцией контактов диаметром 3 миллиметра и принятым для серии исполнением. Ниже приведены характеристики, заявленные для данной модификации.

Тип соединителя: негерметичный, климатическое исполнение УХЛ.
Количество контактов: 7.
Рабочее напряжение: не более 560 вольт.
Максимальная токовая нагрузка на одиночный контакт диаметром 3 миллиметра: не более 32 ампер.
Общая максимальная токовая нагрузка: не более 128 ампер.
Сопротивление контактов: не более 0,0008 ома.
Материал покрытия контактов: золото.
Емкость между контактами: не более 6 пикофарад.
Сопротивление изоляции: не менее 5000 мегаом.
Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
Рабочая частота цепей: до 3 мегагерц.

Конструктивные особенности и применение

Корпус розетки выполнен кабельным с угловым патрубком под экранированный кабель, что облегчает прокладку жгута в стесненных условиях приборного монтажа. Соединение с ответной частью — резьбовое, обеспечивающее механическую фиксацию и стабильный электрический контакт при вибрационных нагрузках.

Розетка устанавливается на кабельной стороне и служит для внутреннего объемного монтажа внутри блоков, стоек и приборов. Благодаря сочетанию семи силовых контактов диаметром 3 миллиметра и допустимому напряжению до 560 вольт изделие подходит для цепей питания и коммутации в составе радиоэлектронной аппаратуры.

Ответной частью для данной розетки являются вилки типа 2РМД33Б7Ш9А1 и их модификации. Совместимость с указанной вилкой обеспечивает образование полноценного разъемного соединения серии 2РМД типоразмера 33.

Условия эксплуатации

Изделие рассчитано на работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия и сохраняет параметры при повышенной влажности и вибрациях. Высокое сопротивление изоляции не менее 5000 мегаом и малое сопротивление контактов не более 0,0008 ома обеспечивают стабильность электрических параметров в течение срока службы.

Функциональным аналогом по назначению является розетка типа 2РМДТ33, которая также применяется для внутреннего монтажа, но отличается дополнительными модификациями по техническим условиям.
