Общее назначение разъёма 2РМД33КУЭ7Г9А

2РМД33КУЭ7Г9А — низкочастотный цилиндрический электрический разъём типа 2РМД, относящийся к серии российских разъёмов советского происхождения, предназначенных для силовых и сигнальных цепей. Изделие применяется для соединения кабельных жгутов и монтажных проводов в электрических системах постоянного и переменного тока с частотой до нескольких мегагерц.

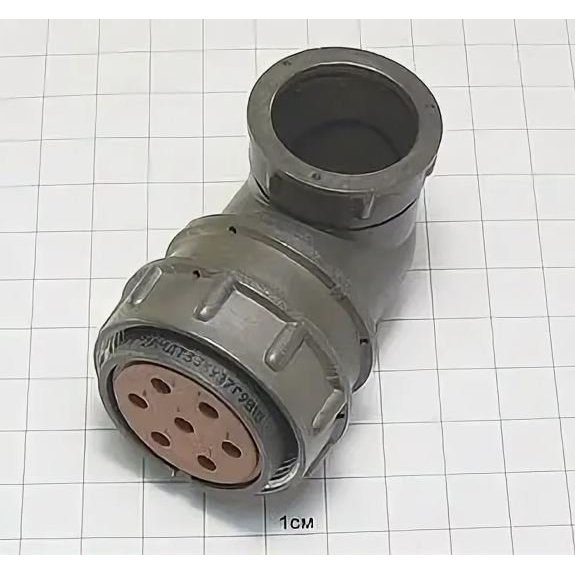

Разъём относится к категории 2РМД и представляет собой негерметичный кабельный соединитель. В типовом исполнении он используется как розетка с прямым или угловым патрубком под экранированный кабель. Конструкция ориентирована на внутренний монтаж и работу в составе промышленного, автоматического и силового оборудования, где требуется надёжное многоконтактное соединение с повышенной токовой нагрузкой.

Технические характеристики и параметры

Основные заявленные параметры разъёма определяют его применимость в цепях с высокими токами и умеренными напряжениями. Ниже приведены подтверждённые характеристики изделия.

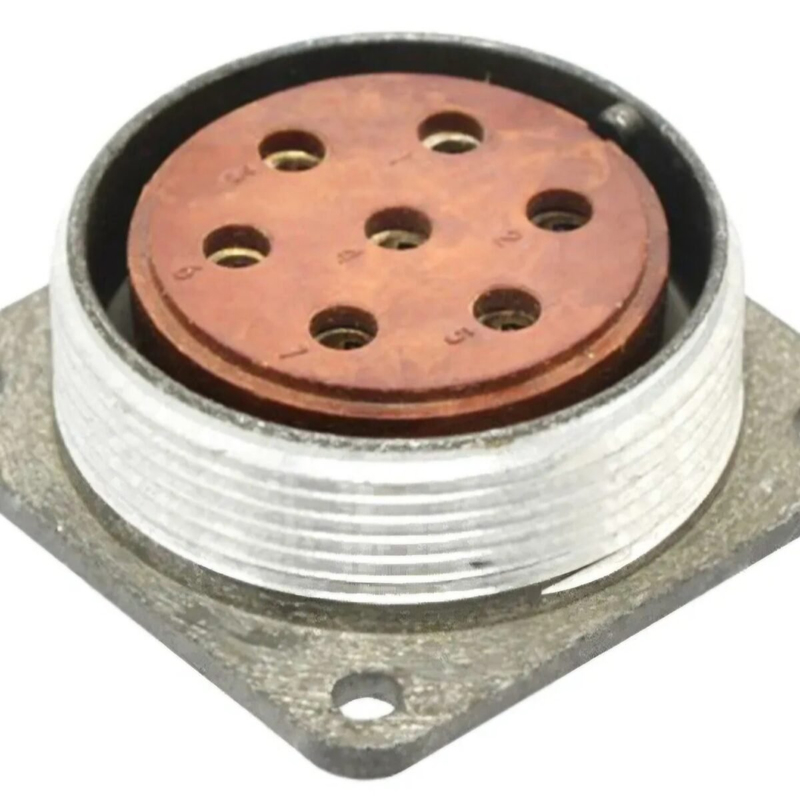

• Тип и конструкция: цилиндрический разъём 2РМД, негерметичный, кабельный, обычно в исполнении розетки с прямым или угловым патрубком для экранированного кабеля.
• Количество контактов: 7 рабочих контактов, тип контактов — «гнездо» (гнездовой контакт).
• Диаметр корпуса: 33 (номер габарита по серии 2РМ и 2РМД).
• Условия эксплуатации: климатическое исполнение УХЛ (умеренно-холодный климат), предназначен для внутреннего монтажа и работы в цепях постоянного и переменного тока.
• Максимальное рабочее напряжение: до 560 В для данной серии и варианта с 7 контактами.
• Токовая нагрузка: на один контакт до 32 А при контактном диаметре 3 мм; суммарная токовая нагрузка на весь разъём до 128 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: в нормальных условиях порядка 1800–1850 В (амплитуда).

Особенности конструкции и материалы

Покрытие контактов выполнено серебряным или серебросодержащим составом, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость. Это важно при длительной эксплуатации в условиях повышенной влажности и перепадов температур, характерных для умеренно-холодного климата.

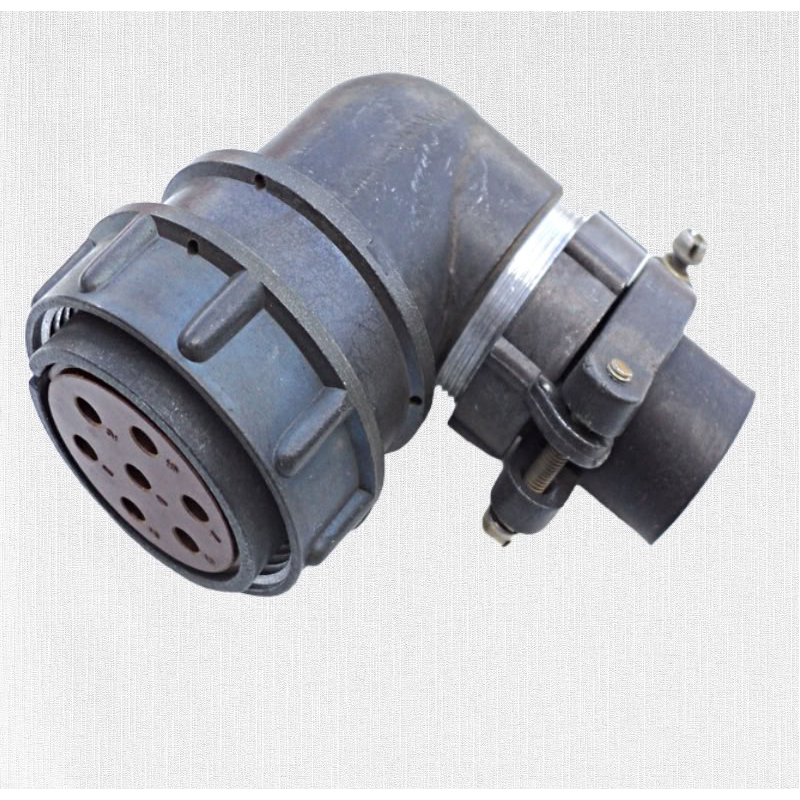

Патрубок разъёма ориентирован под экранированный кабель. Гайка патрубка обеспечивает фиксацию кабеля и соединение экрана кабеля с корпусом разъёма, что снижает уровень помех и повышает помехозащищённость линии связи.

Сочленение осуществляется резьбовым ввинчиванием. Корпус имеет поляризацию (шпонку), которая исключает неправильное сочленение пары «вилка — розетка». Такая конструкция предотвращает случайное рассоединение под воздействием вибрации и механических нагрузок.

Области применения

Разъём 2РМД33КУЭ7Г9А применяется в промышленной электронике, автоматике, силовых и сигнальных линиях, где необходимы надёжные многоконтактные соединения с повышенной токовой нагрузкой и хорошей помехозащищённостью от экрана кабеля. Он подходит для коммутации кабельных жгутов и монтажных проводов в составе щитов, пультов, станций управления и другого оборудования.

Благодаря семи контактам с допустимым током до 32 А на контакт и суммарной нагрузкой до 128 А, разъём может использоваться как для передачи питания, так и для сигнальных цепей в одном соединителе. Резьбовое сочленение и поляризация корпуса делают его пригодным для участков, где требуется устойчивость к вибрации и исключение ошибок при сборке.

Климатическое исполнение УХЛ и негерметичная кабельная конструкция определяют основную сферу применения — внутренний монтаж в отапливаемых и неотапливаемых помещениях, под навесом, в закрытых отсеках оборудования. Изделие не предназначено для работы в агрессивных средах или при прямом воздействии воды, поскольку относится к негерметичным разъёмам.
