Назначение соединителя 2РМД33КУЭ32Г5В1

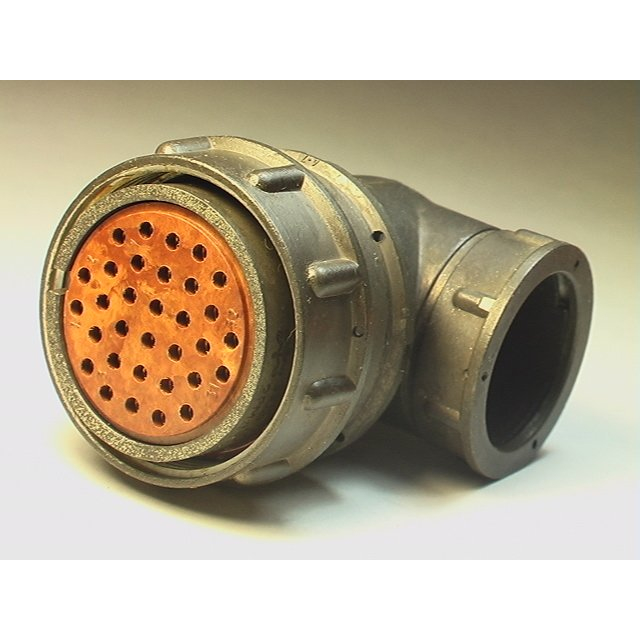

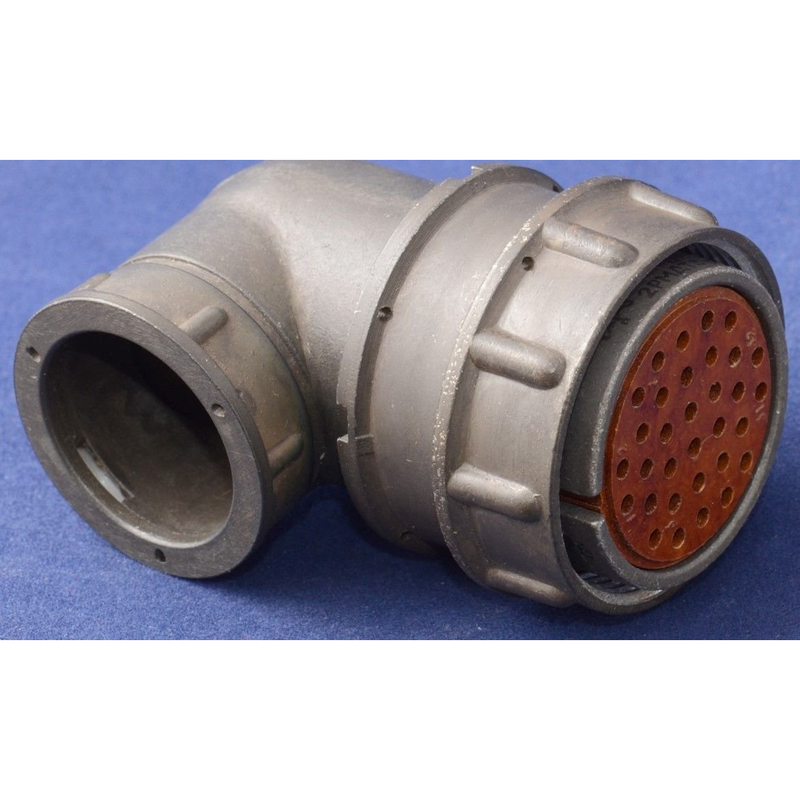

2РМД33КУЭ32Г5В1 — это кабельная розетка серии 2РМД, предназначенная для работы в электрических цепях постоянного и переменного тока. Изделие относится к классу цилиндрических низкочастотных разъёмов и применяется для внутреннего объёмного монтажа. Розетка обеспечивает электрическое соединение и механическое сочленение с ответной вилкой соответствующего типоразмера, а также передачу сигналов и питания между блоками, узлами и жгутами радиоэлектронной аппаратуры.

Конструкция ориентирована на эксплуатацию в составе ответственных узлов, где требуется устойчивость к вибрации, ударам, широкому диапазону температур и пониженному атмосферному давлению. Соединение с вилкой выполняется резьбовым способом, что обеспечивает надёжную фиксацию и предотвращает самопроизвольное расчленение под воздействием механических нагрузок. Поляризация корпусов — одношпоночная, она исключает неправильную стыковку и повреждение контактов при монтаже.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМД33КУЭ32Г5В1 построена по стандартной схеме обозначения соединителей серии 2РМД и содержит полную информацию о конструкции изделия:

• 2РМД — тип соединителя, цилиндрический низкочастотный разъём данной серии.
• 33 — условный размер корпуса, составляющий 33 мм.
• К — кабельный вид корпуса.
• У — угловой вид патрубка.
• Э — вид гайки патрубка, предназначенной для экранированного кабеля.
• 32 — количество контактов в соединителе.
• Г — часть соединителя, а именно розетка.
• 5 — обозначение сочетания контактов: все контакты диаметром 1,5 мм.
• В — покрытие контактов, серебро.
• 1 — теплостойкость изделия до +100 градусов Цельсия.

Угловой патрубок позволяет подводить кабель под углом к оси соединителя, что удобно при ограниченном монтажном пространстве. Исполнение гайки для экранированного кабеля даёт возможность закрепить экранирующую оплётку и тем самым снизить уровень помех, наводимых на кабельную линию. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и сохранение параметров при длительной эксплуатации.

Основные технические параметры

Электрические и эксплуатационные характеристики соединителя определяют область его применения и допустимые режимы работы. Ниже приведены подтверждённые параметры изделия.

• Максимальная токовая нагрузка на одиночный контакт — 6 А.
• Суммарная токовая нагрузка на соединитель — 160 А.
• Максимальное рабочее напряжение — 560 В.
• Максимальное испытательное напряжение — 1850 В в нормальных климатических условиях.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Усилие расчленения соединителей — не более 294,3 Н.
• Минимальная наработка — 5000 часов.
• Количество сочленений-расчленений — 500 циклов.
• Срок сохраняемости — 15 лет.

Низкое сопротивление контактов и малое значение ёмкости между ними важны для передачи слаботочных и высокочастотных сигналов, а также для снижения потерь в силовых цепях. Высокое сопротивление изоляции подтверждает надёжную электрическую развязку между контактами и корпусом.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких климатических и механических условиях, характерных для аппаратуры общего и специального назначения.

• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Предельная температура — от минус 60 до плюс 70 градусов Цельсия.
• Относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.
• Атмосферное давление: рабочее — 133,32 умноженное на 10 в минус двенадцатой степени Паскаля, предельное — 12 кПа.
• Синусоидальная вибрация — диапазон частот от 1 до 5000 Гц при амплитуде ускорения 490 метров на секунду в квадрате.
• Механический удар: пиковое ускорение одиночного удара — 5000 метров на секунду в квадрате, многократного — 1000 метров на секунду в квадрате.

Такое сочетание параметров позволяет применять розетку в составе узлов и блоков радиоэлектронной аппаратуры общего и специального назначения, включая оборудование, работающее на подвижных объектах и в условиях повышенной вибрации и ударных нагрузок.

Применение и особенности монтажа

2РМД33КУЭ32Г5В1 используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Наиболее рационально применять её в составе объёмного монтажа, когда требуется компактно развести жгут с экранированным кабелем и обеспечить надёжное соединение с ответной частью. Благодаря 32 контактам диаметром 1,5 мм соединитель подходит для передачи как силовых, так и сигнальных цепей в пределах одного разъёма.

При монтаже следует учитывать угловую ориентацию патрубка и наличие гайки для экранированного кабеля: кабель укладывается с учётом направления выхода из корпуса, а экранирующая оплётка фиксируется в гайке патрубка. Сочетание розетки с ответной вилкой серии 2РМД выполняется резьбовым способом до упора, при этом одношпоночная поляризация обеспечивает единственно правильное взаимное положение корпусов. Для извлечения ответной части необходимо приложить усилие, не превышающее 294,3 Н, что важно учитывать при компоновке и обслуживании аппаратуры.
