Назначение

2РМД33КУЭ32Г5А1 — это кабельная розетка из серии цилиндрических низкочастотных негерметичных соединителей типа 2РМД. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 560 или 700 В в зависимости от типономинала. Розетка применяется для внутреннего объёмного монтажа в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Конструкция рассчитана на работу с экранированными и неэкранированными кабелями. Соединитель относится к негерметичным изделиям и имеет климатическое исполнение УХЛ2.1 по ГОСТ 15150-69.

Расшифровка условного обозначения

Маркировка 2РМД33КУЭ32Г5А1 построена по стандартной схеме обозначения серии 2РМД и содержит полную информацию о конструктивных особенностях изделия:

• 2РМД — тип соединителя, цилиндрический низкочастотный негерметичный разъём;
• 33 — условный размер корпуса;
• К — вид корпуса, кабельный;
• У — вид патрубка, угловой;
• Э — вид гайки патрубка, для экранированного кабеля;
• 32 — количество контактов;
• Г — часть соединителя, розетка;
• 5 — обозначение сочетания контактов, все контакты диаметром 1,5 мм;
• А — покрытие контактов, золото;
• 1 — теплостойкость до 100 градусов Цельсия.

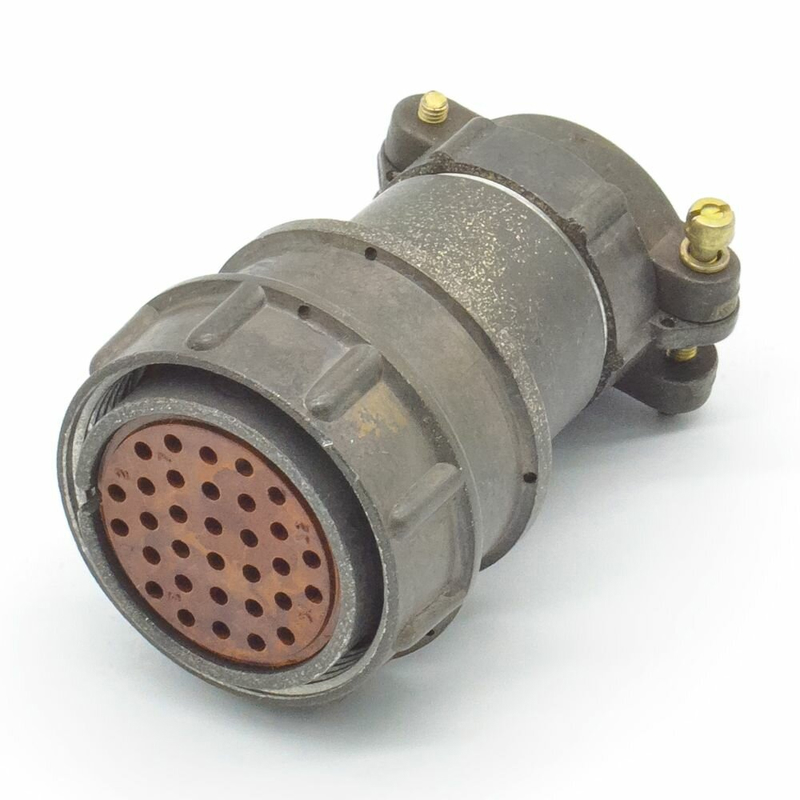

Конструктивные особенности

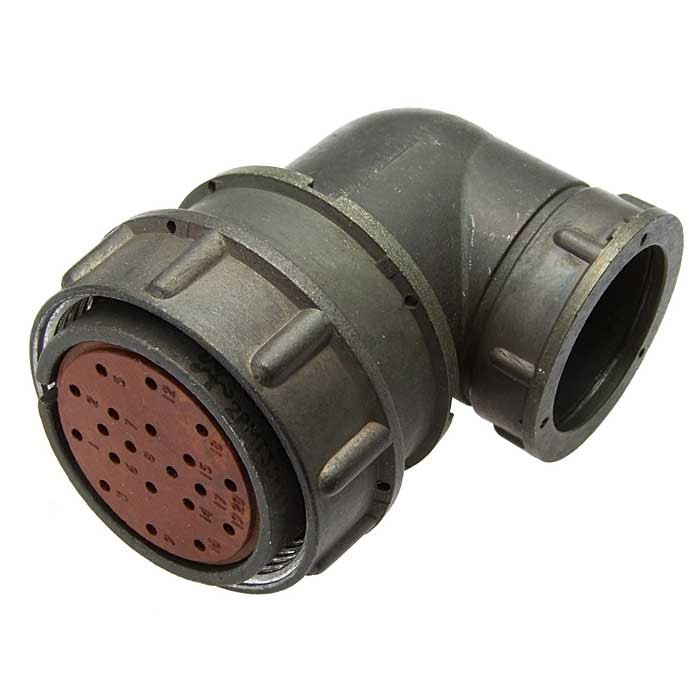

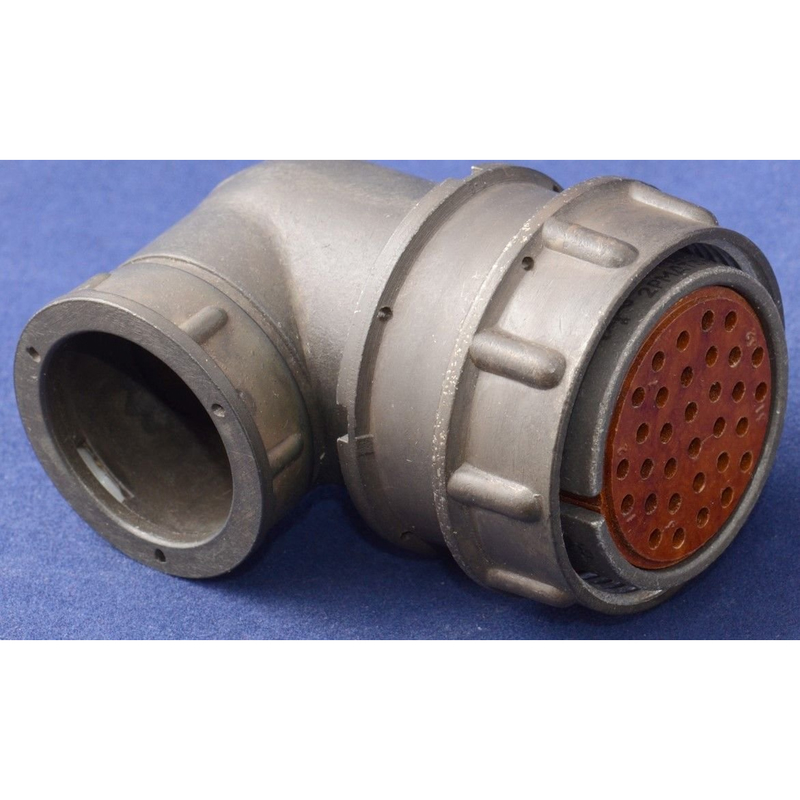

Корпус розетки имеет условный размер 33 и кабельное исполнение с угловым патрубком. Гайка патрубка предназначена для экранированного кабеля, что позволяет выполнять монтаж с обеспечением экранирования линии. Все 32 контакта выполнены с диаметром 1,5 мм и имеют золотое покрытие, что снижает переходное сопротивление и повышает стабильность соединения при работе в условиях внешних воздействий.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя, определяющие область его применения и допустимые режимы эксплуатации.

• Тип соединителя: негерметичный;
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69;
• Условный размер корпуса: 33;
• Вид корпуса: кабельный;
• Вид патрубка: угловой;
• Вид гайки патрубка: для экранированного кабеля;
• Количество контактов: 32;
• Диаметр контактов: 1,5 мм, все контакты;
• Покрытие контактов: золото;
• Максимальное рабочее напряжение: 560 или 700 В в зависимости от типономинала;
• Максимальная рабочая частота: 3 МГц;
• Сопротивление изоляции: не менее 5000 МОм;
• Сопротивление контактов: не более 0,0025 Ом для контактов диаметром 1,5 мм;
• Максимальная токовая нагрузка на одиночный контакт: не более 6 А;
• Общая максимальная токовая нагрузка: не более 160 А;
• Ёмкость между контактами: не более 6 пФ;
• Материал контактов: золото и серебро;
• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия;
• Теплостойкость: до 100 градусов Цельсия;
• Минимальная наработка: не менее 1000 часов;
• Максимальное количество сочленений-расчленений: 500 раз.

Применение и совместимость

Розетка 2РМД33КУЭ32Г5А1 применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжное соединение цепей постоянного и переменного тока в диапазоне частот до 3 МГц. Благодаря угловому патрубку и гайке для экранированного кабеля изделие удобно при монтаже в ограниченном объёме с подводом кабеля под углом к оси соединителя.

Ответными частями для данной розетки служат различные вилки серии 2РМД, в том числе 2РМД33Б32Ш5А1 и 2РМД33Б32Ш5А1Б. При подборе ответной части необходимо учитывать совпадение условного размера корпуса, количества и диаметра контактов, обозначения сочетания контактов, покрытия контактов и исполнения по теплостойкости.

Условия эксплуатации допускают работу при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия. Ресурс по количеству сочленений-расчленений составляет не менее 500 циклов, а минимальная наработка — не менее 1000 часов, что определяет область применения изделия в аппаратуре с периодическим подключением и отключением цепей.
