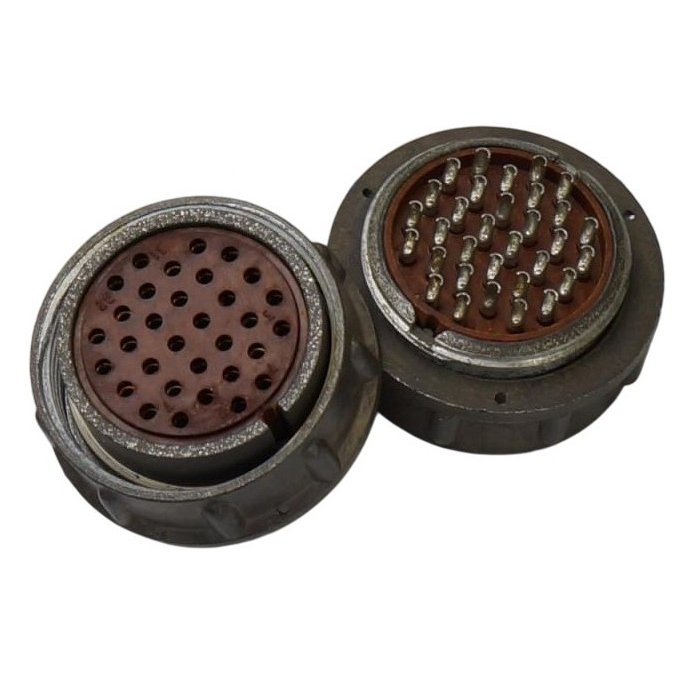

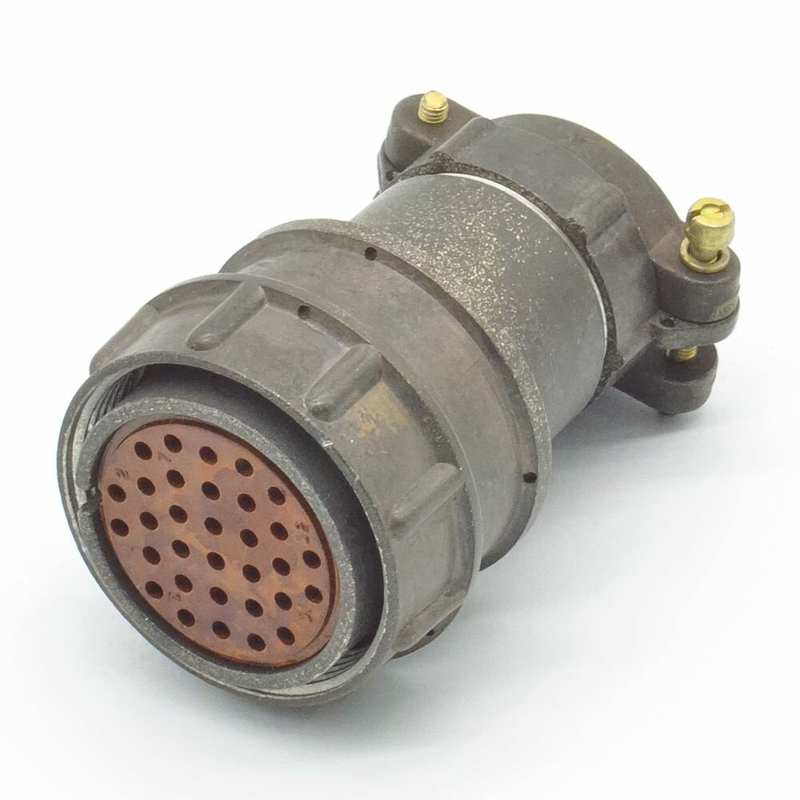

Назначение разъёма 2РМД33КУ332Г5В1

Разъём 2РМД33КУ332Г5В1 относится к семейству низкочастотных цилиндрических соединителей серии 2РМД и предназначен для электрического соединения цепей в радиоэлектронной и радиотехнической аппаратуре. Такие соединители применяются там, где требуется надёжная механическая фиксация ответных частей и стабильный электрический контакт в условиях повышенных вибрационных и ударных нагрузок.

Изделие выполнено в негерметичном исполнении и имеет резьбовое сочленение, что обеспечивает плотное и устойчивое соединение частей разъёма при эксплуатации. Контакты являются извлекаемыми, а их монтаж выполняется методом обжимки, что упрощает сборку кабельных сборок и позволяет при необходимости заменять отдельные контакты.

Подтверждённые особенности конструкции

Маркировка разъёма построена по системе обозначений серии 2РМД и содержит сведения о типоразмере, виде корпуса, виде патрубка, количестве контактов, части соединителя, сочетании контактов, покрытии и температурном исполнении. Ниже приведены расшифровки, применимые к данному изделию и к близким моделям серии.

• Тип соединителя: 2РМД — низкочастотный цилиндрический негерметичный разъём.
• Типоразмер: 33 — указывает на размер корпуса.
• Вид корпуса: К — кабельный.
• Вид патрубка: У — угловой.
• Количество контактов: 33.
• Часть соединителя: Г — розетка.
• Сочетание контактов: 5 — соответствует диаметру контакта 1,5 миллиметра.
• Покрытие контактов: В — серебро.
• Максимальная температура окружающей среды: 1 — 100 градусов Цельсия.

Таким образом, 2РМД33КУ332Г5В1 представляет собой кабельную розетку с угловым патрубком, тридцатью тремя контактами диаметром 1,5 миллиметра с серебряным покрытием, рассчитанную на эксплуатацию при температуре окружающей среды до 100 градусов Цельсия.

Технические характеристики серии

Приведённые ниже параметры подтверждены для разъёмов данной серии и аналогичных моделей, таких как 2РМД33КПЭ32Г5В1 и 2РМД33КУЭ32Г5В1, и характеризуют эксплуатационные возможности изделий семейства 2РМД.

• Вибрационные нагрузки: диапазон частот от 1 до 5000 герц при ускорении 490 метров на секунду в квадрате, что соответствует 50 g.
• Одиночные удары: ускорение 5000 метров на секунду в квадрате, что соответствует 500 g.
• Максимальное рабочее напряжение: до 560 вольт.
• Токовая нагрузка на контакт: до 6 ампер.
• Сопротивление контактов: зависит от диаметра контакта.
• Сопротивление изоляции: не менее 5000 мегаом.
• Температура окружающей среды при эксплуатации: от минус 60 до плюс 100 градусов Цельсия.

Указанные значения определяют область применения разъёма: он подходит для работы в составе аппаратуры, подверженной интенсивной вибрации и ударным воздействиям, и способен сохранять электрическую целостность в широком диапазоне температур.

Применение и монтаж

Разъём 2РМД33КУ332Г5В1 применяется в радиоэлектронной и радиотехнической аппаратуре для соединения электрических цепей. Угловой патрубок позволяет подводить кабель под углом к корпусу разъёма, что удобно при ограниченном пространстве монтажа и при прокладке кабельных трасс с изгибом.

Резьбовое сочленение обеспечивает механическую фиксацию ответных частей и препятствует самопроизвольному разъединению под действием вибрации. Извлекаемые контакты с обжимным монтажом позволяют выполнять оконцевание проводов специальным инструментом и при необходимости перекомпоновывать контактные пары. Серебряное покрытие контактов способствует стабильному переходному сопротивлению и надёжной передаче сигнала и питания.

Перед установкой следует убедиться в соответствии диаметра подключаемого провода выбранному контакту и в отсутствии загрязнений на контактных поверхностях. Завершающим этапом сборки является затяжка резьбового соединения до плотного прилегания частей разъёма без чрезмерного усилия, чтобы не повредить корпус и изоляционные детали.

Комплектация и сведения о товаре

Артикул изделия — 1910. Категория товара — 2РМД. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует, заполненные характеристики в системе VirtueMart также не приведены.

Сведения о комплектации, стране производства, сертификатах, стандартах и гарантии в предоставленных данных отсутствуют и в настоящем описании не указываются. Для уточнения этих параметров следует обращаться к документации производителя или к поставщику.
